Trong các nhà máy, tòa nhà hay trạm bơm, tủ điện động lực là bộ phận không thể thiếu để cấp nguồn và vận hành thiết bị công suất lớn. Hiểu đúng về cấu tạo, vai trò và cách chọn đơn vị sản xuất sẽ giúp doanh nghiệp đầu tư hệ thống điện an toàn, bền và đúng chi phí. FUCO E&C – đơn vị trực tiếp sản xuất tủ điện tại xưởng riêng – chia sẻ chi tiết trong bài viết này.
Tủ điện động lực là gì?
Trước khi tìm hiểu vai trò và cấu tạo, cần nắm rõ khái niệm cơ bản. Đây là phần kiến thức nền để phân biệt tủ động lực với các loại tủ điện khác trên thị trường.

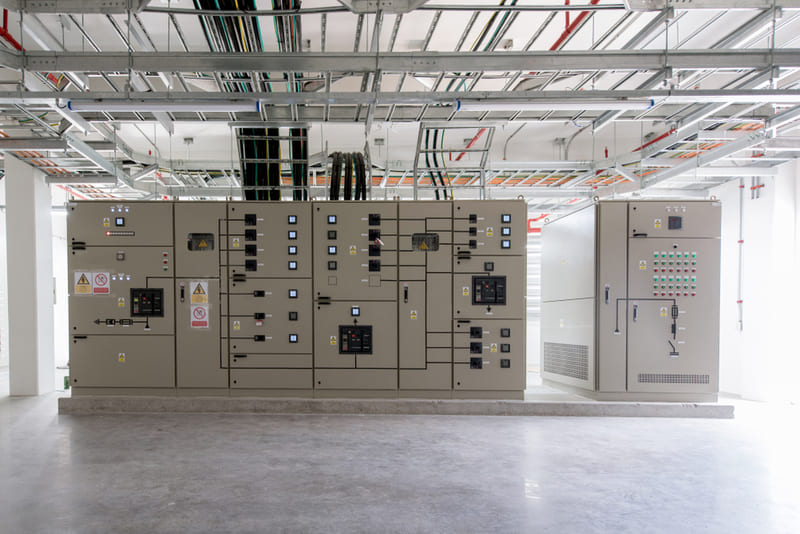

Tủ điện động lực là loại tủ điện dùng để cấp nguồn, đóng cắt và bảo vệ cho các thiết bị tiêu thụ công suất lớn như động cơ, máy bơm, quạt công nghiệp. Tủ chứa các thiết bị đóng cắt chính, chịu tải trực tiếp từ nguồn điện đến phụ tải, khác với tủ chỉ mang tín hiệu điều khiển.
Phân biệt tủ động lực với tủ điều khiển
Tủ động lực xử lý dòng điện lớn, trực tiếp cấp nguồn cho tải; tủ điều khiển xử lý tín hiệu nhỏ để ra lệnh đóng/mở, điều chỉnh tốc độ, giám sát trạng thái. Trên thực tế, hai phần này thường tích hợp chung một tủ, gọi là tủ động lực – điều khiển, để tối ưu diện tích và chi phí lắp đặt.
Nguyên lý hoạt động cơ bản của tủ động lực
Nguồn điện từ lưới hoặc máy phát đi qua thiết bị đóng cắt tổng, phân nhánh đến từng thiết bị qua aptomat, contactor. Rơ le nhiệt, rơ le bảo vệ giám sát dòng tải liên tục, tự động ngắt mạch khi xảy ra quá tải, ngắn mạch hoặc mất pha, tránh cháy nổ và hư hỏng động cơ.
Các tiêu chuẩn kỹ thuật áp dụng khi sản xuất
Tủ điện động lực đạt chuẩn thường tuân theo IEC 60439 hoặc TCVN tương ứng về vỏ tủ, khoảng cách cách điện, cấp bảo vệ IP. Vật liệu vỏ tủ, sơn tĩnh điện, hệ thống tiếp địa và bố trí thanh cái đều phải kiểm tra trước khi xuất xưởng để đảm bảo an toàn vận hành lâu dài.

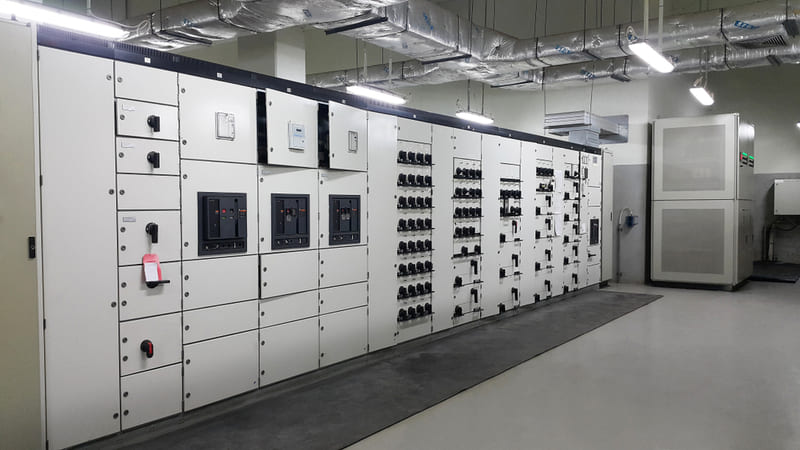

Tủ điện động lực có vai trò gì trong hệ thống điện?
Không chỉ là nơi chứa thiết bị đóng cắt, tủ động lực còn quyết định độ an toàn và độ ổn định của toàn bộ hệ thống điện công trình.
Phân phối và bảo vệ nguồn điện cho động cơ, thiết bị
Tủ động lực đóng vai trò trung tâm phân phối, chia nguồn điện tổng thành các nhánh nhỏ cấp cho từng động cơ, máy bơm, thiết bị công suất lớn. Đồng thời, các thiết bị bảo vệ bên trong tủ ngăn dòng sự cố lan rộng, hạn chế thiệt hại khi có sự cố xảy ra tại một nhánh tải.
Điều khiển vận hành thiết bị công suất lớn
Kết hợp với phần điều khiển, tủ động lực cho phép khởi động, dừng, đảo chiều hoặc điều chỉnh tốc độ động cơ theo yêu cầu vận hành. Các chế độ chạy tay, chạy tự động, liên động giữa nhiều thiết bị đều được thiết lập ngay trong tủ, giúp vận hành linh hoạt và giảm thao tác thủ công.
Đảm bảo an toàn cho người vận hành và hệ thống
Vỏ tủ kín, có khóa liên động, cầu dao cách ly giúp người vận hành thao tác an toàn khi bảo trì, sửa chữa. Hệ thống tiếp địa, chống dòng rò và biển cảnh báo trên tủ cũng là yêu cầu bắt buộc để hạn chế rủi ro điện giật, cháy nổ trong quá trình sử dụng.
Ứng dụng thực tế trong nhà máy, công trình
Tủ điện động lực xuất hiện phổ biến tại nhà máy sản xuất, trạm bơm cấp thoát nước, hệ thống điều hòa trung tâm, thang máy, băng tải và các dây chuyền tự động hóa. Ở mỗi ứng dụng, cấu hình tủ được thiết kế riêng theo công suất và số lượng động cơ cần vận hành đồng thời.
Tủ điện động lực và điều khiển – cấu tạo, phân loại
Một tủ động lực – điều khiển hoàn chỉnh gồm hai phần mạch tách biệt nhưng phối hợp chặt chẽ với nhau khi vận hành thực tế.
Cấu tạo phần mạch động lực

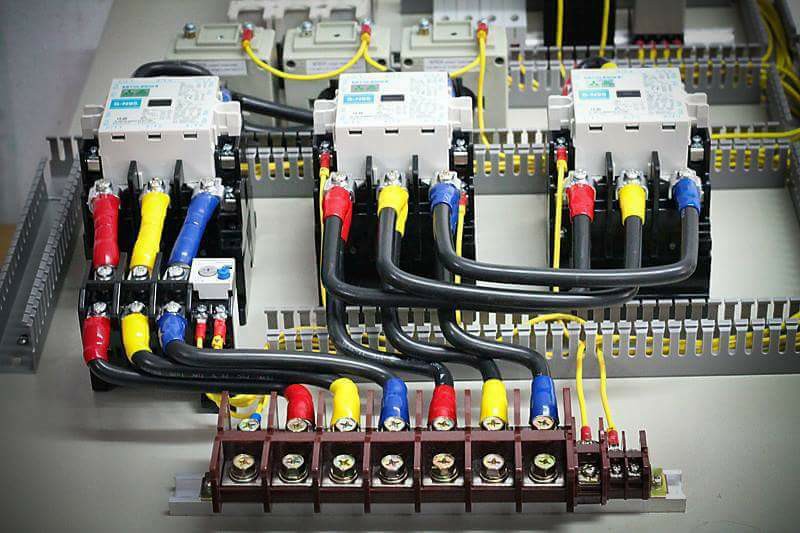

Mạch động lực gồm aptomat tổng, aptomat nhánh, contactor, rơ le nhiệt, thanh cái đồng dẫn điện và cáp lực đấu nối đến từng thiết bị. Toàn bộ phần này chịu dòng tải chính, được tính toán tiết diện dây và dòng cắt phù hợp với công suất phụ tải thực tế.
Cấu tạo phần mạch điều khiển
Mạch điều khiển sử dụng nút nhấn, đèn báo, rơ le trung gian, bộ định thời hoặc PLC để xử lý tín hiệu và ra lệnh cho mạch động lực. Điện áp mạch điều khiển thường thấp hơn nhiều so với mạch lực, giúp thao tác an toàn cho người vận hành hàng ngày.

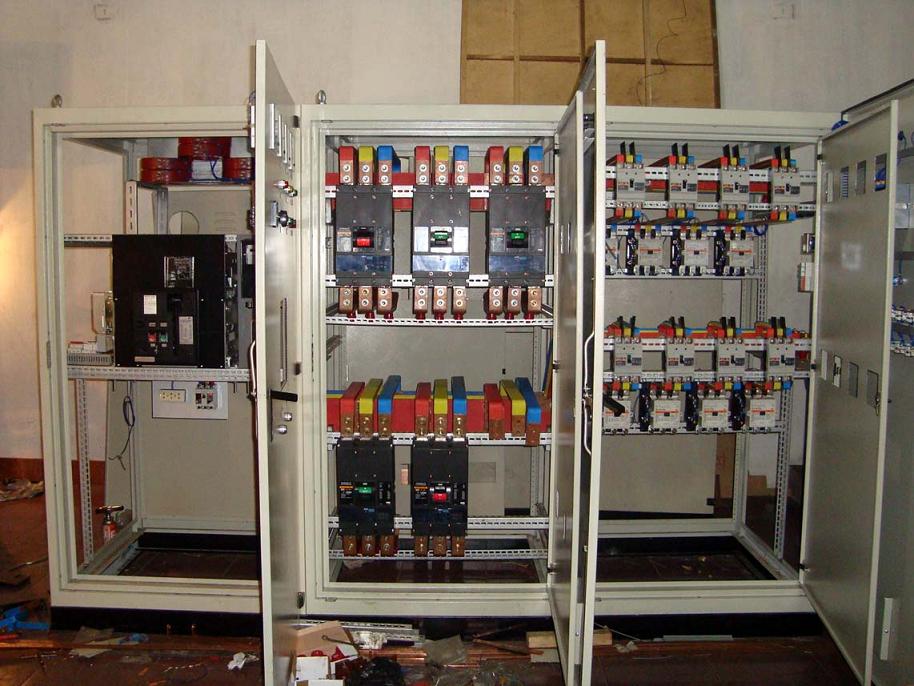

Các loại tủ điện động lực – điều khiển phổ biến
Trên thị trường có tủ điều khiển động cơ (MCC), tủ điều khiển bơm, tủ điều khiển PLC, tủ điều khiển chiếu sáng và tủ điều khiển nhiệt độ. Mỗi loại được thiết kế riêng theo đặc thù thiết bị cần điều khiển, số lượng động cơ và mức độ tự động hóa yêu cầu.
Thiết bị đóng cắt, khí cụ điện sử dụng trong tủ
Chất lượng tủ động lực phụ thuộc nhiều vào khí cụ điện bên trong như aptomat, contactor, rơ le nhiệt, biến tần. FUCO E&C sử dụng thiết bị đóng cắt chính hãng LS cùng các thương hiệu uy tín khác, đảm bảo độ bền và khả năng chịu tải theo đúng thông số thiết kế.
Danh mục thiết bị điện và dịch vụ trọng tâm của FUCO E&C
FUCO E&C cung cấp đa dạng các thiết bị và giải pháp kỹ thuật ngành điện. Bảng tổng hợp dưới đây khái quát các nhóm sản phẩm và dịch vụ cốt lõi đang triển khai:
| Stt | Nhóm Sản Phẩm / Dịch Vụ | Mô Tả Chi Tiết & Ứng Dụng |
| 1 | Tủ điện phân phối và động lực MCC | Chuyên sản xuất tủ phân phối tổng MSB, tủ nhánh DB và tủ điều khiển động cơ MCC. Thiết bị chế tạo từ tôn chất lượng cao, chịu lực tốt trong mọi môi trường công nghiệp. |
| 2 | Hệ thống trạm biến áp và tủ hạ thế | Cung cấp trạm biến áp (treo, nền) cùng các dòng tủ hạ thế ngoài trời đáp ứng tiêu chuẩn kỹ thuật khắt khe của ngành điện lực, đảm bảo nguồn điện ổn định. |
| 3 | Tủ rack và thiết bị phụ trợ cơ khí | Cung cấp tủ mạng, tủ rack server và hệ thống thang máng cáp. Giúp hỗ trợ đi dây gọn gàng, tăng tính thẩm mỹ và độ bền vững cho toàn bộ công trình. |
| 4 | Dịch vụ tư vấn thiết kế & lắp đặt trọn gói | Đội ngũ kỹ thuật hỗ trợ khảo sát, lập bản vẽ chi tiết, trực tiếp lắp ráp, đấu nối và bàn giao hệ thống đạt chuẩn an toàn sẵn sàng vận hành. |
Để được tư vấn giải pháp thiết kế hệ thống điện và nhận báo giá nhanh chóng, quý khách hàng vui lòng kết nối trực tiếp với đội ngũ chuyên gia của chúng tôi. Hotline: 0984 700 355
Quy trình sản xuất tủ điện động lực tại FUCO E&C
Mỗi tủ điện động lực xuất xưởng đều trải qua quy trình kiểm soát chặt chẽ, không sản xuất đại trà theo mẫu có sẵn.
Khảo sát, tư vấn và thiết kế bản vẽ
Kỹ thuật FUCO E&C khảo sát tải thực tế, trao đổi yêu cầu vận hành với khách hàng trước khi lên bản vẽ nguyên lý và bản vẽ bố trí thiết bị. Bản vẽ được duyệt kỹ trước khi chuyển sang giai đoạn gia công, tránh phát sinh sai lệch khi lắp đặt tại công trình.
Gia công, lắp ráp tủ tại xưởng
Vỏ tủ được gia công tại xưởng sản xuất riêng của FUCO E&C, sơn tĩnh điện và lắp ráp thiết bị theo đúng bản vẽ đã duyệt. Việc kiểm soát trực tiếp từ khâu gia công vỏ đến đấu nối giúp đồng bộ chất lượng và rút ngắn thời gian giao hàng.
Kiểm tra, thử nghiệm trước khi xuất xưởng
Trước khi xuất xưởng, tủ được đo cách điện, kiểm tra thông mạch, chạy thử không tải để phát hiện lỗi đấu nối. Bước kiểm tra này giúp hạn chế tối đa sự cố phát sinh khi tủ đã lắp đặt và đưa vào vận hành thực tế tại công trình.
Lắp đặt, nghiệm thu tại công trình
Đội kỹ thuật FUCO E&C trực tiếp lắp đặt, đấu nối và chạy thử có tải cùng khách hàng tại hiện trường. Sau nghiệm thu, hồ sơ kỹ thuật, sơ đồ đấu nối được bàn giao đầy đủ, phục vụ công tác bảo trì, sửa chữa về sau.
Cần tư vấn thiết kế tủ điện động lực phù hợp công trình của bạn? Gọi ngay Hotline: 0984 700 355 để được kỹ thuật FUCO E&C khảo sát miễn phí.
Sự uy tín – Vì sao nên chọn FUCO E&C
Với hệ thống điện công nghiệp, chọn sai đơn vị sản xuất có thể ảnh hưởng trực tiếp đến an toàn vận hành và tuổi thọ thiết bị. Đây là những lý do khách hàng tin chọn FUCO E&C.
Năng lực sản xuất và kinh nghiệm thực tế
FUCO E&C sở hữu xưởng sản xuất riêng tại Hà Nội, chủ động từ khâu gia công vỏ tủ đến lắp ráp, không phụ thuộc bên thứ ba. Kinh nghiệm thực hiện nhiều loại tủ động lực – điều khiển giúp đội ngũ kỹ thuật xử lý linh hoạt các yêu cầu đặc thù của từng công trình.
Dự án đã triển khai trên toàn quốc
FUCO E&C đã cung cấp tủ điện cho nhiều nhà máy, công trình dân dụng và công nghiệp ở cả hai miền Bắc – Nam thông qua văn phòng giao dịch tại Hà Nội và TP. Hồ Chí Minh. Việc có mặt tại hai khu vực giúp hỗ trợ khách hàng nhanh, giảm thời gian di chuyển khi cần khảo sát hoặc bảo trì.
Đội ngũ kỹ thuật và chính sách bảo hành
Đội ngũ kỹ thuật được đào tạo bài bản, trực tiếp tư vấn từ giai đoạn thiết kế đến lắp đặt, hỗ trợ sau bán hàng khi có sự cố phát sinh. Chính sách bảo hành rõ ràng theo từng dòng tủ giúp khách hàng yên tâm sử dụng lâu dài, không lo chi phí phát sinh ngoài dự kiến.
Cam kết tiến độ, chi phí minh bạch
Báo giá được lập chi tiết theo từng hạng mục vật tư, thiết bị, không phát sinh thêm chi phí ẩn trong quá trình thi công. Tiến độ sản xuất và lắp đặt được cam kết rõ trong hợp đồng, phù hợp với các dự án có yêu cầu bàn giao đúng thời hạn.
Báo giá và lưu ý khi lựa chọn tủ điện động lực
Trước khi đặt hàng, doanh nghiệp nên nắm rõ các yếu tố ảnh hưởng đến giá và tiêu chí đánh giá đơn vị sản xuất để tránh phát sinh chi phí không đáng có.
Yếu tố ảnh hưởng đến giá tủ điện động lực
Giá tủ động lực phụ thuộc vào công suất, số lượng ngăn tủ, thương hiệu thiết bị đóng cắt và mức độ tự động hóa của phần điều khiển. Vật liệu vỏ tủ, độ dày tôn, cấp bảo vệ IP cũng là yếu tố tác động trực tiếp đến chi phí sản xuất cuối cùng.
Tiêu chí chọn đơn vị sản xuất tủ động lực
Nên ưu tiên đơn vị có xưởng sản xuất riêng, thiết bị đóng cắt rõ nguồn gốc xuất xứ và có hồ sơ dự án thực tế để tham khảo. Chính sách bảo hành, thời gian phản hồi kỹ thuật khi có sự cố cũng là tiêu chí quan trọng không nên bỏ qua.
Cách nhận báo giá nhanh từ FUCO E&C
Khách hàng có thể gửi bản vẽ hoặc mô tả yêu cầu công suất, số lượng động cơ cần điều khiển để nhận báo giá sơ bộ trong thời gian ngắn. Liên hệ trực tiếp Hotline: 0984 700 355 hoặc email fucoec@gmail.com để được kỹ thuật FUCO E&C tư vấn cụ thể theo từng công trình.
>>> Xem thêm: Báo Giá Tủ Điều Khiển Bơm Chữa Cháy Chuẩn Kỹ Thuật
Kết luận
Tủ điện động lực giữ vai trò trung tâm trong việc phân phối, bảo vệ và điều khiển thiết bị công suất lớn của mọi hệ thống điện công nghiệp. Đầu tư đúng ngay từ khâu thiết kế, chọn đơn vị sản xuất có năng lực thực tế sẽ giúp hệ thống vận hành an toàn, bền bỉ và tiết kiệm chi phí bảo trì về lâu dài.
FUCO E&C với xưởng sản xuất riêng, đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng đồng hành cùng doanh nghiệp từ khảo sát, thiết kế đến lắp đặt, bàn giao tủ điện động lực – điều khiển đạt chuẩn kỹ thuật.
Liên hệ ngay Hotline: 0984 700 355 để được khảo sát và báo giá miễn phí tủ điện động lực theo yêu cầu công trình của bạn.
