Cấu tạo tủ MCC gồm vỏ tủ, thanh cái, thiết bị đóng cắt, bảo vệ và điều khiển động cơ. Bài viết giải thích từng bộ phận, nguyên lý hoạt động, thông số kỹ thuật và cách chọn tủ, dựa trên thực tế sản xuất tại FUCO E&C.
Tủ MCC là gì và vai trò trong hệ thống điện công nghiệp
Trước khi tìm hiểu cấu tạo, cần nắm rõ tủ MCC dùng để làm gì và khác các loại tủ điện khác ở điểm nào. Phần này giúp bạn xác định đúng nhu cầu ngay từ đầu.
Tủ MCC (Motor Control Center) là tủ điện tập trung các thiết bị điều khiển, đóng cắt và bảo vệ cho nhiều động cơ. Mỗi động cơ được cấp nguồn qua một ngăn riêng trong tủ.
Vai trò của tủ MCC
Tủ MCC cho phép khởi động, dừng, đảo chiều và bảo vệ động cơ từ một vị trí. Nhờ đó người vận hành dễ giám sát, bảo trì và xử lý sự cố.
Khác biệt giữa tủ MCC và tủ phân phối
Tủ phân phối chia điện cho các tải, còn tủ MCC chuyên điều khiển động cơ. Mỗi ngăn MCC có thêm contactor, rơ le nhiệt, khởi động mềm hoặc biến tần cho từng động cơ.
Nơi sử dụng tủ MCC
Tủ MCC thường lắp trong nhà máy, trạm bơm, hệ thống HVAC, dây chuyền băng tải và trạm xử lý nước, nơi có nhiều động cơ cần vận hành đồng bộ.
Cấu tạo tổng thể của tủ MCC
Một tủ MCC gồm phần vỏ, hệ thống thanh cái, các ngăn chức năng và mạng dây đấu nối. Các bộ phận này được bố trí theo sơ đồ kỹ thuật để đảm bảo an toàn và dễ bảo trì.
Vỏ tủ
Vỏ tủ thường làm bằng thép sơn tĩnh điện hoặc inox. Vỏ chịu lực, chống bụi, chống ẩm, đồng thời ngăn người vận hành tiếp xúc trực tiếp với phần mang điện bên trong.
Thanh cái
Thanh cái (busbar) bằng đồng dẫn điện từ nguồn tổng đến các ngăn. Tiết diện thanh cái được tính theo dòng định mức và dòng ngắn mạch của hệ thống.
Ngăn chức năng
Mỗi ngăn (module) chứa toàn bộ thiết bị cho một động cơ, gồm aptomat, contactor và rơ le bảo vệ. Cách chia ngăn giúp sự cố ở một động cơ không ảnh hưởng ngăn còn lại.
Dây dẫn, cầu đấu và tiếp địa
Dây điều khiển, dây động lực được đi gọn trong máng và đấu qua cầu đấu có ký hiệu rõ ràng. Thanh tiếp địa nối vỏ tủ với hệ thống nối đất để bảo vệ người vận hành.
Thiết bị đóng cắt và bảo vệ trong tủ MCC
Nhóm thiết bị này quyết định độ an toàn của tủ. Chúng đóng cắt mạch động lực và ngắt nguồn khi có quá tải, ngắn mạch hoặc mất pha.
Aptomat MCCB và ACB
MCCB hoặc ACB đặt ở đầu tủ và đầu mỗi ngăn để đóng cắt, bảo vệ quá tải, ngắn mạch. ACB dùng cho dòng lớn, MCCB dùng cho các nhánh động cơ.
Contactor
Contactor là khởi động từ, dùng cuộn hút để đóng mở tiếp điểm mạch động lực. Thiết bị này đóng cắt động cơ nhiều lần mà không phải thao tác trực tiếp bằng tay.
Rơ le nhiệt và rơ le bảo vệ động cơ
Rơ le nhiệt phát hiện dòng quá tải kéo dài và cắt mạch điều khiển contactor. Rơ le bảo vệ động cơ có thể giám sát thêm mất pha, lệch pha và kẹt rotor.

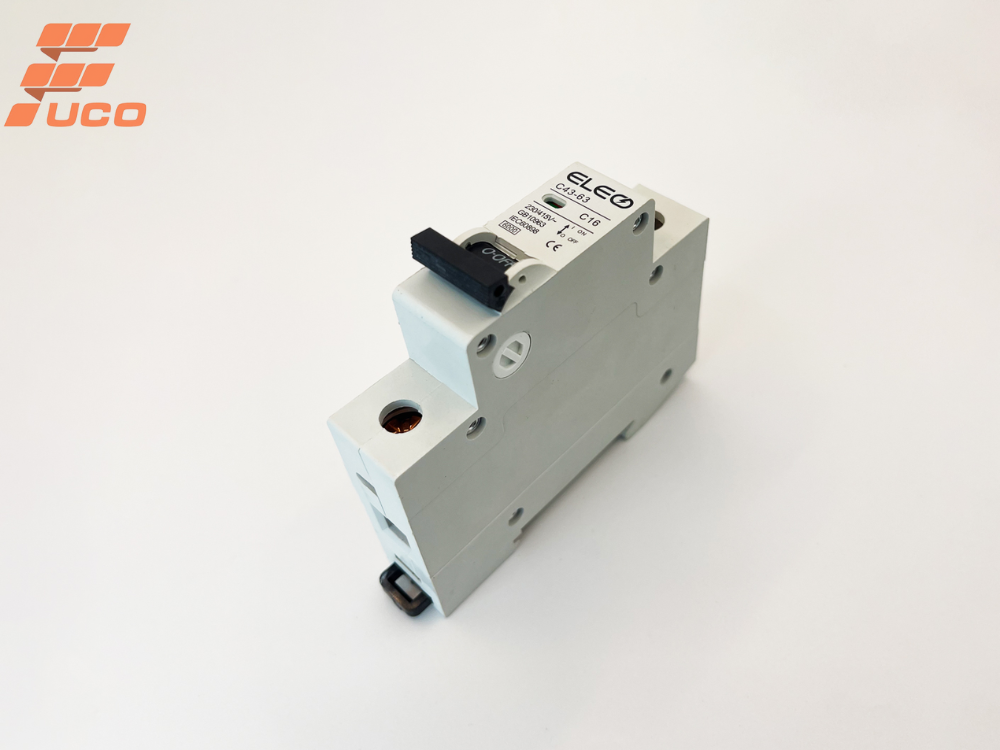

Cầu chì và MCB mạch điều khiển
Mạch điều khiển dùng điện áp thấp được bảo vệ bằng cầu chì hoặc MCB riêng. Nhờ vậy, sự cố ở mạch điều khiển không làm mất điện toàn bộ tủ.
Thiết bị điều khiển và khởi động động cơ
Tùy yêu cầu vận hành, tủ MCC được trang bị thêm thiết bị khởi động, điều tốc và điều khiển logic. Đây là phần tạo ra khác biệt lớn về cấu hình và giá thành giữa các tủ.
Khởi động mềm
Khởi động mềm (soft starter) tăng điện áp đặt vào động cơ theo thời gian. Cách này giảm dòng khởi động và sốc cơ khí, phù hợp với bơm, quạt và băng tải.
Biến tần
Biến tần thay đổi tần số và điện áp để điều chỉnh tốc độ động cơ. Thiết bị này giúp tiết kiệm điện khi tải thay đổi, dùng nhiều trong bơm, quạt và dây chuyền sản xuất.
PLC và rơ le trung gian
PLC xử lý logic vận hành như chạy luân phiên, liên động, báo lỗi. Rơ le trung gian truyền tín hiệu giữa PLC và contactor, đồng thời cách ly mạch điều khiển với mạch động lực.
Nút nhấn, đèn báo và đồng hồ đo
Mặt tủ lắp nút nhấn, công tắc chọn chế độ Auto/Manual, đèn báo trạng thái và đồng hồ đo dòng, áp. Người vận hành theo dõi và thao tác trực tiếp tại đây.
Bạn cần bản vẽ hoặc cấu hình tủ MCC theo động cơ của mình? Gọi Hotline: 0984 700 355 để kỹ sư FUCO E&C tư vấn.
Sơ đồ nguyên lý các mạch khởi động trong tủ MCC
Sơ đồ nguyên lý cho biết thiết bị được nối và điều khiển như thế nào. Mỗi phương pháp khởi động có sơ đồ riêng, phù hợp với công suất và yêu cầu tải khác nhau.
Khởi động trực tiếp
Mạch gồm aptomat, contactor và rơ le nhiệt, nối động cơ thẳng vào nguồn. Mạch đơn giản, chi phí thấp nhưng dòng khởi động lớn nên chỉ dùng cho động cơ nhỏ.
Khởi động sao-tam giác
Động cơ khởi động ở dạng đấu sao rồi chuyển sang tam giác sau thời gian đặt của rơ le thời gian. Cách này giảm dòng khởi động, dùng cho động cơ công suất trung bình.
Khởi động mềm
Mạch dùng bộ khởi động mềm nối giữa nguồn và động cơ, có thể kèm contactor bypass. Dòng và mô-men tăng êm, phù hợp tải bơm, quạt, băng tải công suất lớn.
Khởi động và điều tốc bằng biến tần
Biến tần nhận lệnh từ nút nhấn hoặc PLC, điều chỉnh tần số theo tốc độ yêu cầu. Mạch này cần thêm thiết bị bảo vệ và tính toán lọc nhiễu, tản nhiệt.
Thông số kỹ thuật cần quan tâm khi xem cấu tạo tủ MCC
Thông số kỹ thuật quyết định tủ có chạy ổn định trong điều kiện thực tế hay không. Cần xác định các thông số này trước khi đặt hàng hoặc yêu cầu báo giá.
Điện áp và dòng định mức
Tủ MCC thường dùng lưới 3 pha 380V, 50Hz, dòng định mức từ vài chục đến hàng trăm ampe. Dòng định mức phải lớn hơn tổng dòng của các động cơ chạy đồng thời.
Cấp bảo vệ IP
Cấp IP thể hiện khả năng chống bụi và nước. Tủ đặt trong phòng điện thường chọn IP54, tủ đặt ngoài trời hoặc môi trường ẩm nên chọn IP65 trở lên.
Vật liệu và kích thước vỏ tủ
Thép sơn tĩnh điện phù hợp môi trường thông thường, inox dùng khi có hóa chất hoặc độ ẩm cao. Kích thước tủ phụ thuộc số ngăn, thiết bị và khoảng tản nhiệt.
Tiêu chuẩn thiết kế
Tủ điện hạ thế được thiết kế, thử nghiệm theo tiêu chuẩn IEC 61439 (thay thế IEC 60439). Tiêu chuẩn này quy định giới hạn nhiệt, khả năng chịu ngắn mạch và độ an toàn.
Phân loại tủ MCC theo cấu tạo
Tủ MCC có thể phân loại theo kết cấu ngăn, phương pháp khởi động và vị trí lắp đặt. Việc phân loại giúp bạn thu hẹp phạm vi lựa chọn.
Tủ MCC loại cố định
Thiết bị trong ngăn được bắt cố định, muốn bảo trì phải cắt điện ngăn hoặc cả tủ. Loại này có chi phí thấp, hợp với hệ thống ít động cơ và ít yêu cầu liên tục.
Tủ MCC loại ngăn kéo
Mỗi ngăn là một module có thể kéo ra, cắm vào mà không phải tháo dây từng thiết bị. Loại này thay thế nhanh khi hỏng, phù hợp dây chuyền không được dừng lâu.
Phân loại theo phương pháp khởi động
Theo cách khởi động, tủ chia thành loại khởi động từ, khởi động mềm và biến tần. Mỗi loại khác nhau về thiết bị chính, chi phí và khả năng điều khiển động cơ.
Tủ lắp trong nhà và ngoài trời
Tủ trong nhà đặt trong phòng điện nên dùng vỏ tiêu chuẩn. Tủ ngoài trời cần vỏ kín, mái che, gioăng chống nước và thiết kế thông gió phù hợp.
Cách chọn cấu tạo tủ MCC phù hợp
- Cùng là tủ MCC nhưng cấu hình mỗi công trình một khác. Bốn yếu tố dưới đây giúp bạn xác định đúng cấu hình và tránh tốn chi phí không cần thiết.
- Liệt kê công suất (kW hoặc HP), loại 1 pha hay 3 pha và số động cơ. Từ đó tính dòng tải, chọn thanh cái, aptomat, contactor và số ngăn cần thiết.
- Xác định nhiệt độ, độ ẩm, bụi và hóa chất tại vị trí đặt tủ. Thông tin này quyết định vật liệu vỏ, cấp IP và cách thông gió hoặc làm mát.
- Nếu chỉ cần chạy dừng đơn giản, dùng nút nhấn và rơ le là đủ. Nếu cần chạy luân phiên, giám sát từ xa hoặc kết nối SCADA, tủ cần thêm PLC và mô-đun truyền thông.
- Nên dự phòng ngăn trống và dự phòng dòng trên thanh cái cho động cơ lắp thêm sau này. Cách này tránh phải thay cả tủ khi mở rộng dây chuyền.
Giải Pháp Tủ Điện Và Thiết Bị Công Nghiệp Do FUCO E&C Cung Cấp
Ngoài tủ điện điều khiển động cơ MCC, FUCO E&C cung cấp nhiều sản phẩm điện công nghiệp khác. Danh mục sản phẩm giúp chủ đầu tư mua đồng bộ từ một nhà cung cấp.
Tủ điện công nghiệp
FUCO sản xuất tủ điều khiển PLC, tủ điện bơm chữa cháy (PCCC), tủ bù công suất, tủ điều khiển chiếu sáng, tủ phân phối DB, tủ tổng MSB và tủ điện ngoài trời 2 lớp cánh.
Thiết bị đóng cắt LS
Danh mục có aptomat MCCB, máy cắt không khí ACB, contactor, rơ le nhiệt và biến tần thương hiệu LS. Đây là các thiết bị cấu thành trực tiếp tủ MCC.
Tủ rack, thang máng cáp
FUCO cung cấp tủ rack treo tường, tủ rack ngoài trời 6U và 10U, tủ rack máy chủ, cùng máng cáp, thang cáp (cable ladder) để đi dây gọn và đúng kỹ thuật.
Trạm biến áp, thanh cái đồng và cáp điện
Bên cạnh tủ điện, FUCO có trạm biến áp, thanh cái đồng và dây cáp điện ngoài trời, cáp ngầm. Khách hàng có thể lấy vật tư và thi công cùng một đơn vị.
Sự Uy Tín Của FUCO E&C Trong Sản Xuất Tủ Điện MCC
Uy tín của nhà sản xuất thể hiện qua kinh nghiệm, quy trình kiểm tra và dịch vụ sau bán hàng. Dưới đây là những điểm khách hàng có thể kiểm chứng khi làm việc với FUCO E&C.
Kinh nghiệm thiết kế, sản xuất, lắp đặt
FUCO E&C có hơn 10 năm kinh nghiệm thiết kế, sản xuất và lắp đặt tủ điện công nghiệp. Đơn vị nhận cả tủ tiêu chuẩn lẫn tủ thiết kế theo yêu cầu công trình.
Kiểm định trước khi bàn giao
Mỗi tủ được kiểm tra thiết bị, đấu nối và vận hành thử trước khi bàn giao. Cách làm này hạn chế lỗi tại hiện trường và rút ngắn thời gian đưa hệ thống vào chạy.
Xưởng sản xuất và văn phòng hai miền
Xưởng đặt tại 36 Yên Bệ, xã Kim Chung, Hà Nội. FUCO có văn phòng miền Bắc tại Xuân Phương, Hà Nội và văn phòng miền Nam tại Thới An, TP. Hồ Chí Minh.
Bảo hành và báo giá nhanh
FUCO hỗ trợ tư vấn miễn phí, bảo hành tận nơi và hỗ trợ kỹ thuật sau bàn giao. Khi có đủ thông tin động cơ, báo giá chi tiết được gửi trong vòng 24 giờ.
Cần báo giá tủ MCC, khảo sát hoặc thiết kế theo yêu cầu? Liên hệ Hotline: 0984 700 355 để nhận báo giá trong 24 giờ.
Lắp đặt và bảo trì tủ MCC
Cấu tạo đúng nhưng lắp đặt và bảo trì sai vẫn làm giảm tuổi thọ tủ. Phần này tóm tắt các bước cơ bản mà đội vận hành cần nắm.
Lắp đặt tủ MCC
Chọn vị trí khô ráo, thông thoáng, đủ khoảng trống thao tác. Nối tiếp địa, đấu dây theo sơ đồ và kiểm tra toàn bộ trước khi cấp điện vận hành.
Bảo trì định kỳ
Hằng tháng kiểm tra đầu nối, vệ sinh bụi trong tủ. Hằng quý kiểm tra aptomat, rơ le và contactor. Hằng năm thay linh kiện đã xuống cấp.
Lỗi thường gặp và cách xử lý
Tủ quá nhiệt cần kiểm tra quạt và thông gió. Động cơ không chạy thường do contactor hoặc nguồn điều khiển. Mất tín hiệu PLC cần kiểm tra cáp và chương trình.
Câu hỏi thường gặp về cấu tạo tủ MCC
Cấu tạo tủ MCC gồm những bộ phận chính nào?
Gồm vỏ tủ, thanh cái, aptomat, contactor, rơ le nhiệt, thiết bị khởi động (khởi động mềm, biến tần), PLC, nút nhấn, đèn báo và hệ thống tiếp địa.
Một tủ MCC điều khiển được bao nhiêu động cơ?
Tủ có thể điều khiển một hoặc nhiều động cơ, mỗi động cơ một ngăn riêng. Số lượng thực tế phụ thuộc dòng thanh cái và kích thước tủ.
Cần chuẩn bị thông tin gì để báo giá tủ MCC?
Cần loại động cơ (1 pha hoặc 3 pha), công suất, số lượng, phương pháp khởi động, môi trường lắp đặt và yêu cầu tự động hóa nếu có.
Tủ MCC của FUCO có chống bụi, chống nước không?
Tủ dùng vỏ thép sơn tĩnh điện, cấp bảo vệ có thể chọn từ IP54 đến IP66 tùy môi trường công nghiệp, ẩm hoặc ngoài trời.
