Tủ điện công trình là gì và vai trò trong thi công
Khái niệm tủ điện thi công công trình
Tủ điện thi công công trình là dạng tủ phân phối điện tạm thời, thiết kế chuyên dụng để cấp nguồn cho máy móc, thiết bị cầm tay tại các dự án xây dựng đang triển khai.
Tầm quan trọng của tủ điện tạm công trường
Ứng dụng của tủ điện thi công công nghiệp

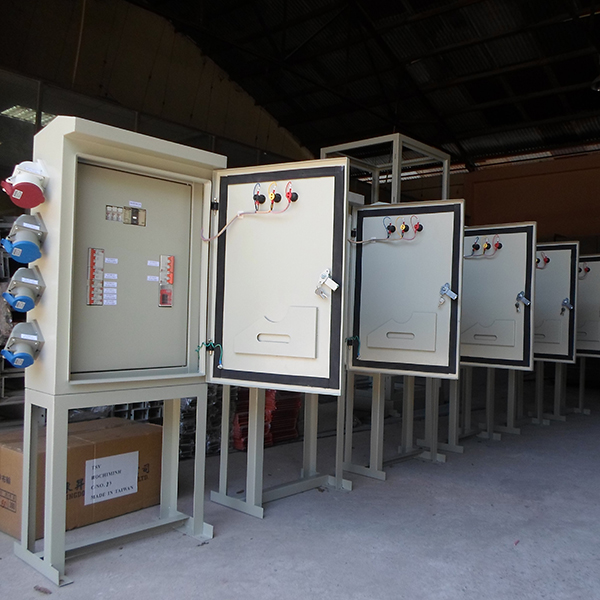

Cấu tạo chi tiết của tủ điện công trường FUCO E&C
Vỏ tủ điện tạm công trình bền bỉ
Vỏ tủ chế tạo từ thép tấm sơn tĩnh điện hoặc composite chịu lực tốt, có chân đế hoặc tay xách cơ động, đáp ứng khả năng di chuyển liên tục qua nhiều vị trí.
Hệ thống thiết bị đóng cắt an toàn
Bên trong tích hợp các loại Aptomat (MCCB, MCB) chất lượng cao nhập khẩu trực tiếp từ dòng sản phẩm LS, giúp đóng cắt mạch điện tổng và các mạch nhánh linh hoạt.
Ổ cắm công nghiệp và phụ kiện kết nối
Hệ thống ổ cắm công nghiệp gắn cố định quanh vỏ tủ từ 3 chấu đến 5 chấu, trang bị nắp che mưa nước chống chập cháy khi cắm phích thiết bị tải lớn.
Thiết bị bảo vệ dòng rò và quá tải
Tủ lắp sẵn các bộ chống giật RCBO hoặc ELCB chuyên dụng, tự động ngắt dòng điện ngay lập tức khi phát hiện sự cố rò rỉ điện hoặc quá tải dòng.
Danh mục các loại tủ điện công trình Fuco E&C phổ biến nhất
Nhóm tủ phân phối điện chính cho công trình
-
- Tủ điện tổng MSB (Main Distribution Board): Đây là “trái tim” của hệ thống điện công trình. Nó nhận điện từ máy biến áp để phân phối cho toàn bộ các hệ thống phụ tải bên dưới.
- Tủ phân phối DB (Distribution Board): Được lắp đặt tại các tầng tòa nhà hoặc các phân xưởng. Tủ DB nhận điện từ tủ MSB để chia nhỏ cho các phòng, các thiết bị đầu cuối.
Nhóm tủ điều khiển và vận hành máy móc
-
- Tủ điều khiển động cơ (MDS/MCC): Chuyên dùng trong công trình để điều khiển hệ thống bơm cứu hỏa, bơm nước sinh hoạt, hệ thống quạt thông gió tòa nhà, hoặc băng tải nhà xưởng.
- Tủ điều khiển lập trình PLC / Biến tần: Dành cho các công trình nhà máy đòi hỏi tự động hóa cao, điều khiển chính xác tốc độ và quy trình vận hành của máy móc.
Nhóm tủ bảo vệ và tối ưu hệ thống
-
- Tủ điện ATS (Automatic Transfer Switch): Tủ chuyển nguồn tự động. Khi công trình bị mất điện lưới, tủ ATS tự động kích hoạt máy phát điện và chuyển nguồn sang máy phát để công trình không bị gián đoạn hoạt động.
- Tủ tụ bù công suất phản kháng: Giúp nâng cao hệ số công suất (\(cos\varphi\)), giảm tổn thất điện năng và giúp chủ đầu tư công trình không bị phạt tiền điện vô công từ EVN.
Nhóm tủ hạ tầng ngoài trời
- Tủ điện phân phối ngoài trời: Thiết kế vỏ tủ đặc biệt (thường có mái che, chống nước IP65) dùng cho hệ thống chiếu sáng đô thị, trạm bơm ngoài trời, hoặc hệ thống điện cảnh quan công trình.

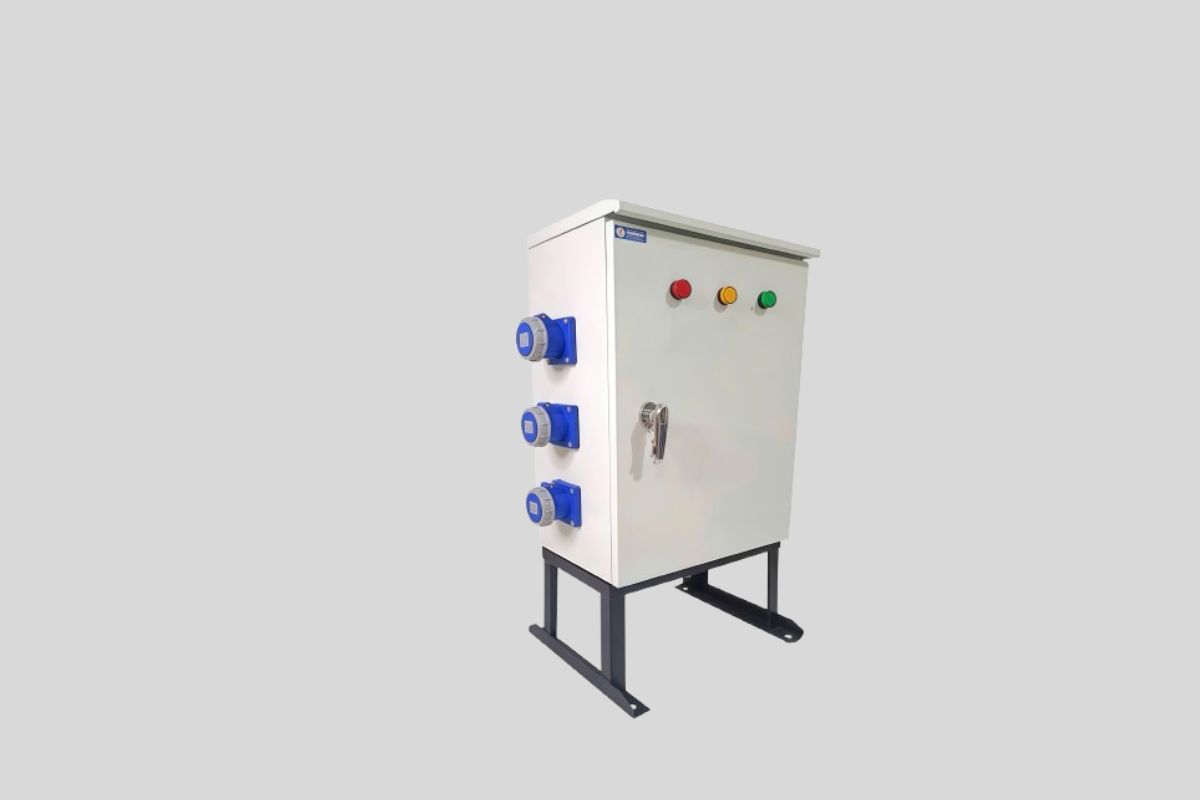

Thông số kỹ thuật tiêu chuẩn của tủ điện thi công
Điện áp định mức và tần số hoạt động
Tủ điện thiết kế linh hoạt tương thích nguồn điện lưới 1 pha (220V) hoặc 3 pha (380V), tần số chuẩn 50Hz, phù hợp mạng lưới điện công nghiệp Việt Nam.
Dòng điện định mức và khả năng chịu tải
Dải dòng điện định mức dao động phổ biến từ 32A, 63A, 100A lên tới 250A, tùy thuộc vào tổng công suất tiêu thụ của các máy móc tại công trường.
Cấp bảo vệ IP chống nước chống bụi
Sản phẩm đạt tiêu chuẩn chống nước, chống bụi từ IP54 đến IP65, đảm bảo hoạt động an toàn tuyệt đối ngay cả dưới điều kiện mưa gió bên ngoài công trường.
Vật liệu sản xuất và độ dày vỏ tủ
Vỏ thép tấm dày từ 1.2mm đến 2.0mm giúp tủ chịu va đập mạnh, phủ sơn tĩnh điện màu cam hoặc màu ghi chống ăn mòn hóa học do thời tiết.
Nguyên lý hoạt động của tủ điện tạm công trình
Nguyên lý tiếp nhận nguồn điện tổng
Nguyên lý phân phối đến các nhánh tiêu thụ
Cơ chế bảo vệ khi xảy ra sự cố điện
Quy trình ngắt nguồn và cảnh báo an toàn
Hệ thống đèn báo pha hiển thị trạng thái nguồn; nút dừng khẩn cấp (Emergency Stop) mặt ngoài giúp người vận hành cắt toàn bộ điện công trường trong một giây.
Báo giá và kinh nghiệm mua tủ điện tạm công trình giá tốt
Quy trình nhận báo giá tủ điện thi công công trường
Kinh nghiệm chọn mua tủ điện tạm công trình
Tại sao nên chọn mua sản phẩm từ FUCO E&C
BẢNG SO SÁNH CÁC DÒNG TỦ ĐIỆN CÔNG TRÌNH PHỔ BIẾN
| Tiêu chí | Tủ điện thi công loại nhỏ (Xách tay) | Tủ điện công trường tầm trung | Tủ điện phân phối công trình lớn |
|---|---|---|---|
| Dòng định mức | 32A – 63A | 63A – 125A | 150A – 400A |
| Số lượng ổ cắm | 2 – 4 ổ cắm 1 pha | 4 – 6 ổ cắm (1 pha + 3 pha) | Đấu nối thanh cái hoặc ổ tải lớn |
| Tính cơ động | Rất cao (Tay xách gọn nhẹ) | Cao (Có chân đế di chuyển) | Cố định tại trạm nguồn tạm |
| Ứng dụng chính | Dùng cho máy khoan, máy cắt tay | Dùng cho máy trộn bê tông, máy hàn | Cấp nguồn toàn bộ khu vực dự án |
HƯỚNG DẪN LẮP ĐẶT VÀ VẬN HÀNH AN TOÀN
- Kiểm tra vị trí đặt tủ: Đặt tủ tại nơi khô ráo, cao ráo, tránh những khu vực dễ ngập úng hoặc có nguy cơ va đập mạnh từ xe cơ giới.
- Đấu nối tiếp địa: Luôn nối cọc tiếp địa cho vỏ tủ để đảm bảo triệt tiêu dòng rò rỉ, bảo vệ an toàn tối đa cho công nhân khi chạm vào vỏ.
- Cắm phích chuẩn kỹ thuật: Sử dụng phích cắm công nghiệp đồng bộ với ổ cắm của tủ, không dùng dây trần chọc trực tiếp vào lỗ cắm.
- Bảo dưỡng định kỳ: Hàng tuần cần ngắt điện tổng, dùng chổi mềm vệ sinh bụi bẩn bám vào các cực thiết bị đóng cắt bên trong.
