Hệ thống cung cấp điện hạ thế trong các nhà máy, tòa nhà cao tầng hay khu công nghiệp đều bắt buộc phải sử dụng tủ điện phân phối tổng. Việc nắm rõ cấu tạo tủ msb giúp các kỹ sư điện và nhà đầu tư đưa ra phương án thiết kế, vận hành an toàn và tối ưu chi phí. Bài viết này trình bày chi tiết về cấu tạo, sơ đồ nguyên lý và giải pháp từ FUCO E&C.
Tủ điện phân phối tổng MSB là gì và vai trò hệ thống
Tủ điện tổng đóng vai trò trung tâm trong việc tiếp nhận và điều phối năng lượng điện hạ thế. Hiểu rõ bản chất thiết bị sẽ giúp công tác quản lý vận hành đạt hiệu quả cao nhất.
Tìm hiểu về tủ điện phân phối tổng MSB trong công nghiệp
Tủ điện MSB (Main Distribution Board) là tủ điện phân phối tổng được lắp đặt ngay sau trạm biến áp hạ thế. Thiết bị có nhiệm vụ tiếp nhận nguồn điện chính và phân phối đến các tủ điện nhánh. Đây là thành phần không thể thiếu trong hạ tầng điện công nghiệp.
Vị trí lắp đặt tủ MSB trong mạng lưới điện hạ thế
Trong sơ đồ cung cấp điện, tủ MSB nằm ở vị trí đầu vào của toàn bộ hệ thống tiêu thụ điện hạ thế. Tủ thường được đặt trong phòng điện trung tâm của nhà máy hay tầng hầm tòa nhà. Vị trí này giúp tối ưu chiều dài cáp động lực chính.
Chức năng bảo vệ và điều khiển tải của tủ điện tổng
Tủ điện MSB có chức năng đóng cắt, bảo vệ sự cố quá tải, ngắn mạch và rò điện cho toàn hệ thống. Ngoài ra, tủ còn tích hợp các thiết bị đo lường điện năng và hệ thống tự động chuyển nguồn khi mất điện lưới.
Tầm quan trọng của việc chọn đúng cấu tạo tủ điện tổng
Lựa chọn đúng cấu tạo tủ điện tổng đảm bảo hệ thống vận hành liên tục, giảm thiểu sự cố cháy nổ. Thiết kế vỏ tủ và bố trí thiết bị hợp lý giúp kỹ thuật viên dễ dàng thao tác, bảo trì định kỳ và mở rộng công suất sau này.
Chi tiết cấu tạo tủ điện MSB chuẩn kỹ thuật công nghiệp
Cấu trúc cơ khí và điện tử bên trong quyết định trực tiếp đến khả năng chịu tải và độ bền của tủ. Dưới đây là các thành phần chi tiết trong cấu tạo tủ điện msb.
Đầu tư hệ thống điện an toàn cùng FUCO E&C! Liên hệ tư vấn kỹ thuật và báo giá nhanh chóng: Hotline: 0984 700 355 | Email: fucoec@gmail.com
Vỏ tủ điện MSB và tiêu chuẩn chế tạo cơ khí

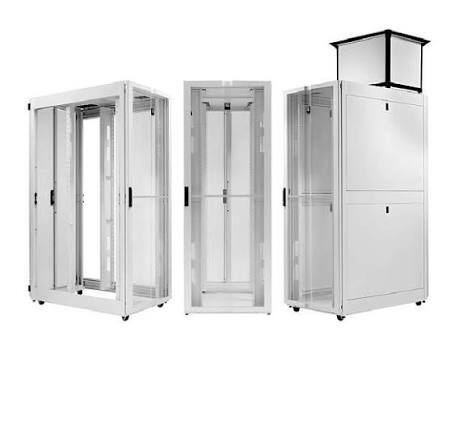

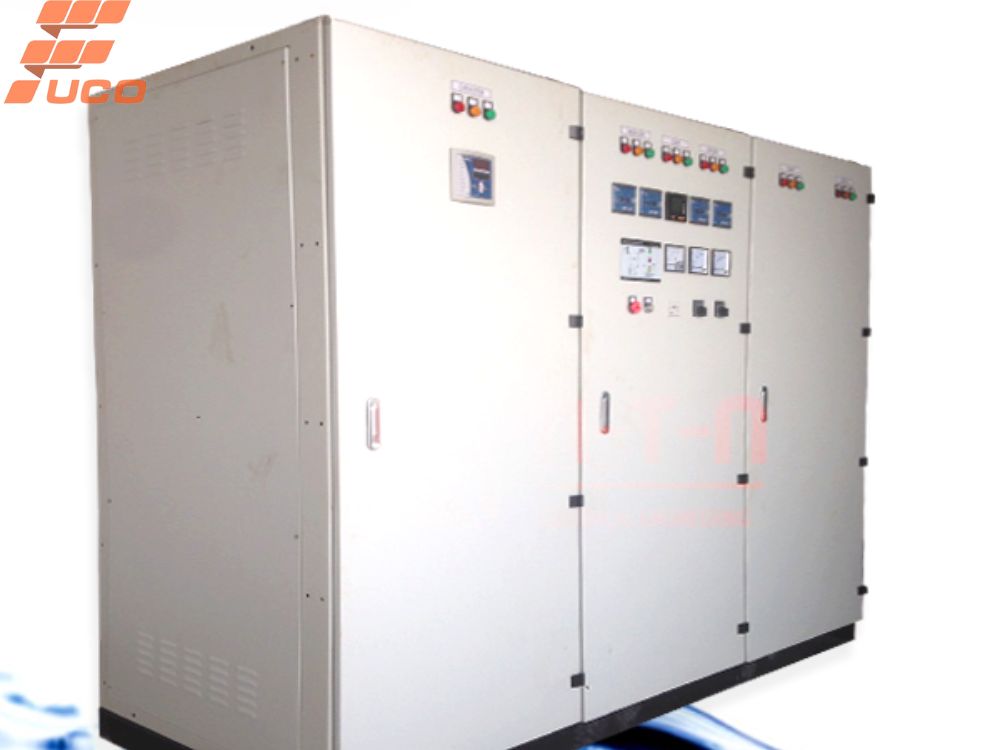

Vỏ tủ điện MSB được chế tạo từ thép tấm sơn tĩnh điện hoặc inox, độ dày từ 1.5mm đến 2.5mm. Vỏ tủ đạt tiêu chuẩn chống bụi nước IP43 đến IP55. Thiết kế dạng module hóa giúp dễ dàng tháo lắp, di chuyển và mở rộng khoang tủ.
Khung tủ, cánh tủ và hệ thống thanh gá phụ kiện
Khung tủ chịu lực chắc chắn bằng thép định hình gia cường, đảm bảo không bị biến dạng khi chứa thiết bị nặng. Cánh tủ tích hợp khóa bản lề chốt chắc chắn và gioăng cao su cách điện. Các thanh gá phụ kiện hỗ trợ cố định thiết bị điện an toàn.
Thanh thỏi đồng (Busbar) dẫn điện phân phối chính
Hệ thống thanh cái đồng trong cấu tạo tủ điện tổng đóng vai trò dẫn dòng điện lớn từ nguồn đến các thiết bị đóng cắt. Thanh cái được làm từ đồng mạ tin hoặc mạ bạc, tính toán chuẩn dòng định mức và dòng chịu ngắn mạch (Icw).
Các thiết bị đóng cắt bảo vệ chính trong tủ điện tổng
Thiết bị chính gồm máy cắt không khí ACB hoặc aptomat khối MCCB dung lượng lớn làm đầu vào. Các MCCB hoặc MCB nhánh đóng vai trò bảo vệ phụ tải. Các dòng thiết bị đóng cắt thường dùng thuộc các thương hiệu uy tín như LS, Schneider, ABB.
Phân tích các khoang chức năng trong cấu tạo tủ điện MSB
Để đảm bảo an toàn vận hành, tủ điện tổng MSB thường được chia thành các khoang riêng biệt bằng các vách ngăn kim loại theo tiêu chuẩn Form 2b, 3b hoặc 4b.
Khoang chức năng được phân chia khoa học nhằm hạn chế sự cố phóng điện lan truyền giữa các khu vực. Mỗi khoang đảm nhận một nhiệm vụ chuyên biệt trong toàn bộ tủ điện.
Khoang ACB/MCCB đầu vào lấy nguồn từ máy biến áp

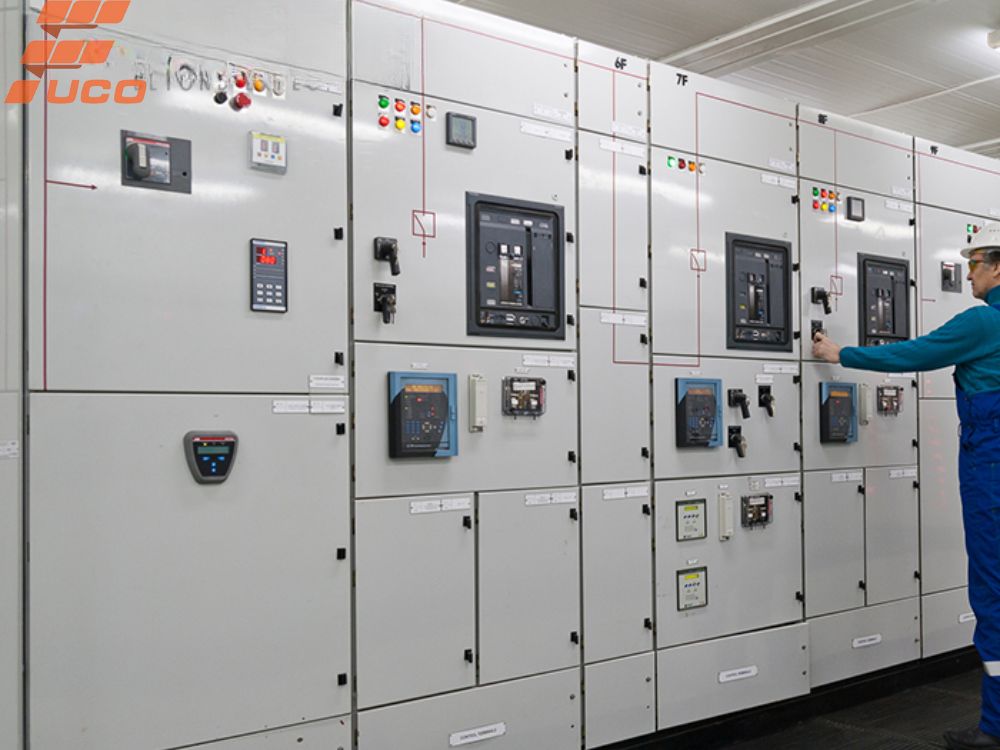

Khoang chứa thiết bị đóng cắt chính tiếp nhận nguồn điện trực tiếp từ máy biến áp hoặc máy phát điện dự phòng. Khoang này tích hợp ACB hoặc MCCB dung lượng từ 800A đến 6300A, kèm hệ thống khóa interlock an toàn.
Khoang chứa hệ thống thanh cái đồng phân phối chính
Khoang thanh cái chứa hệ thống busbar copper phân phối nguồn điện chạy dọc hoặc ngang qua các khoang. Khoang này được cách ly hoàn toàn để tránh sự cố va chạm vô tình hoặc động vật xâm nhập gây ngắn mạch.
Khoang đóng cắt các nhánh phụ tải đầu ra
Khoang phụ tải bố trí tập trung các aptomat MCCB hoặc MCB nhánh để cấp điện cho từng khu vực nhà xưởng. Mỗi thiết bị ra tải đều có nhãn tên rõ ràng cùng hệ thống thanh trung tính (N) và tiếp địa (PE).
Khoang tụ bù hạ thế nâng cao hệ số công suất Cosphi

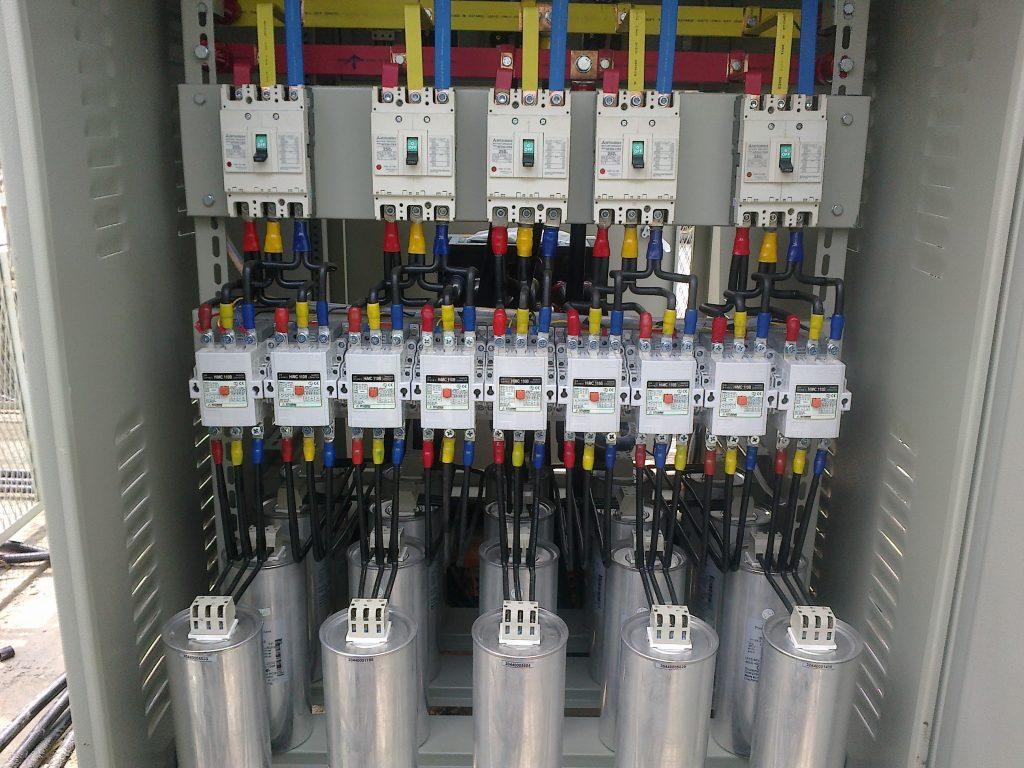

Khoang tụ bù được tích hợp sẵn các quả tụ bù khô hoặc bù dầu cùng contactor đóng cắt và bộ điều khiển tự động. Khoang này có nhiệm vụ nâng cao hệ số công suất Cosphi, giảm tiền phạt điện năng phản kháng.
Sơ đồ tủ điện MSB và nguyên lý hoạt động thực tế
Bản vẽ kỹ thuật là ngôn ngữ chung giúp kỹ sư thi công và vận hành tủ điện chính xác. Mọi thiết kế tủ tổng đều dựa trên sơ đồ tủ điện msb đã được phê duyệt.
Bản vẽ thiết kế phản ánh chính xác luồng đi của dòng điện và mối liên kết điều khiển giữa các thiết bị. Việc hiểu rõ sơ đồ giúp quá trình lắp đặt và xử lý sự cố diễn ra nhanh chóng.
Ý nghĩa bản vẽ sơ đồ tủ điện MSB đơn tuyến

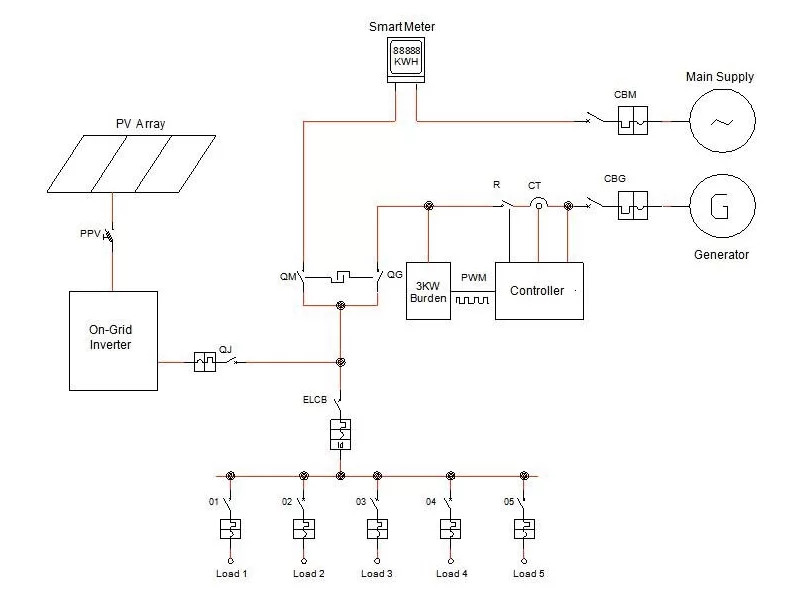

Bản vẽ đơn tuyến mô tả tổng quan sơ đồ đấu nối từ nguồn cấp chính qua các thiết bị bảo vệ đến phụ tải. Bản vẽ thể hiện rõ thông số dòng định mức, dòng cắt ngắn mạch và tiết diện thanh cái đồng sử dụng.
Nguyên lý chuyển đổi nguồn ATS và bảo vệ liên động
Khi mất nguồn lưới, sơ đồ điều khiển tự động gửi tín hiệu khởi động máy phát điện. Hệ thống khóa liên động cơ khí và điện giữa ACB lưới và ACB máy phát đảm bảo không xảy ra hiện tượng xông ngược nguồn.
Cách đọc thông số đo lường trên sơ đồ tủ điện tổng
Sơ đồ thể hiện vị trí lắp đặt biến dòng (CT), biến áp (PT) kết nối với đồng hồ đo đa năng hiển thị V, A, Hz, kW. Thông số này giúp người vận hành theo dõi mức độ tải thực tế của hệ thống điện.
Lưu ý phối hợp bảo vệ giữa thiết bị đầu vào và đầu ra
Sơ đồ thiết kế phải tính toán tính chọn lọc (Selectivity) giữa ACB đầu vào và MCCB nhánh. Khi có sự cố tại phụ tải, chỉ aptomat nhánh tương ứng nhảy, tránh việc ngắt toàn bộ tủ MSB gây gián đoạn sản xuất.
Các dòng sản phẩm và dịch vụ chủ lực tại FUCO E&C
Công ty Cổ phần FUCO E&C là đơn vị hàng đầu trong lĩnh vực thiết kế, sản xuất và lắp đặt hệ thống tủ điện công nghiệp tại Việt Nam. Chúng tôi cung cấp giải pháp toàn diện cho mọi công trình.
Các danh mục sản phẩm và dịch vụ của FUCO E&C được tối ưu hóa theo tiêu chuẩn kỹ thuật nghiêm ngặt. Khách hàng có thể tham khảo đầy đủ danh mục tại website chính thức.
Sản xuất tủ điện phân phối tổng MSB hạ thế chất lượng cao
FUCO E&C trực tiếp thiết kế và lắp ráp các dòng tủ điện phân phối tổng msb có dòng điện định mức lên đến 6300A. Sản phẩm đáp ứng đầy đủ tiêu chuẩn IEC 61439-1/2, đảm bảo vận hành bền bỉ và an toàn tuyệt đối.
Gia công sản xuất tủ điện ATS, tủ tụ bù và tủ DB

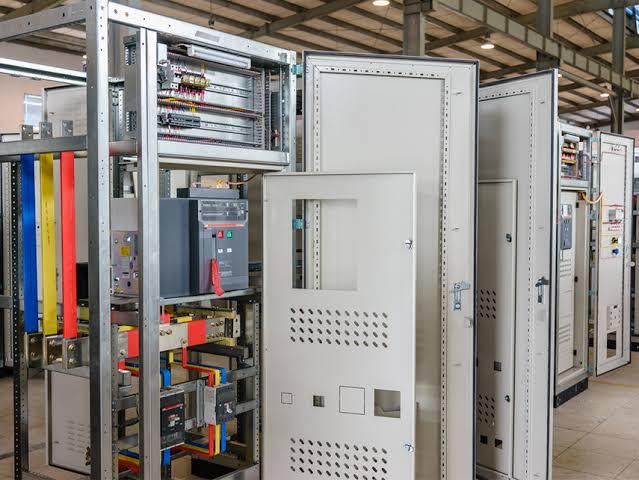

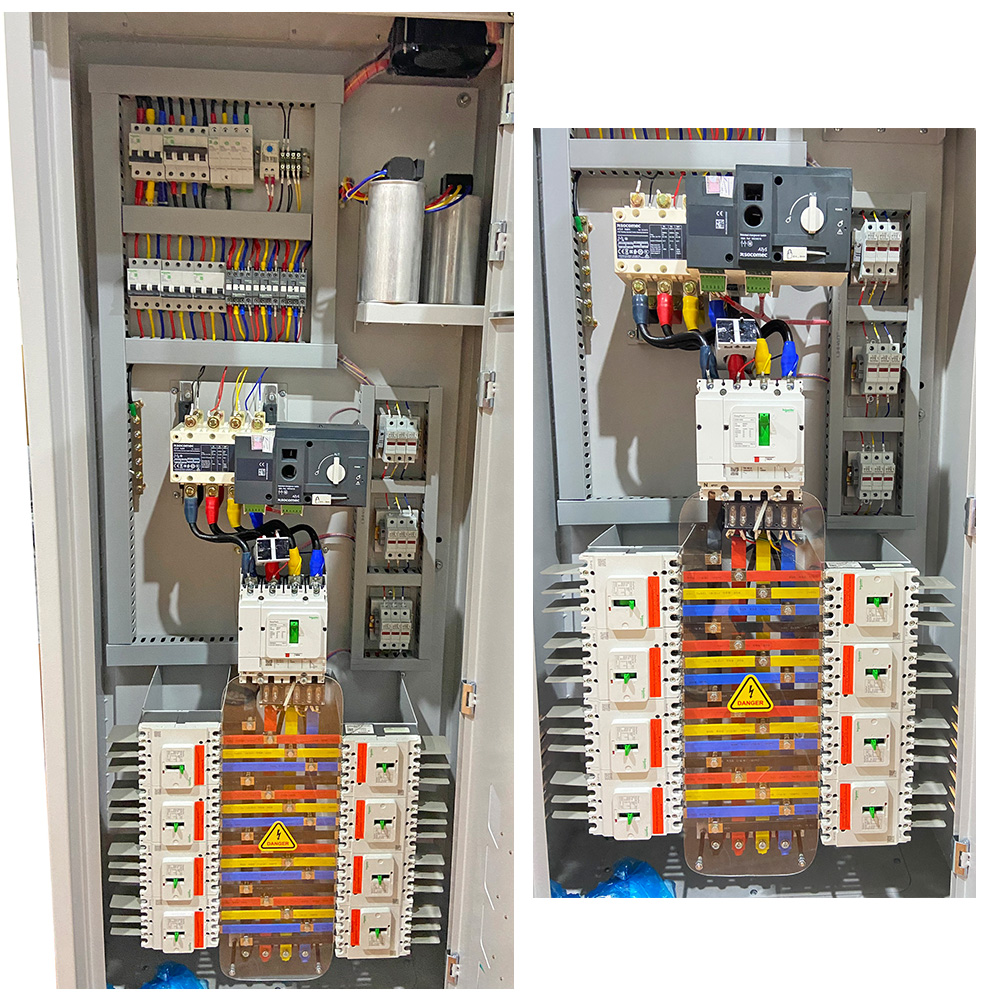

Bên cạnh tủ tổng MSB, FUCO E&C cung cấp các dòng tủ điện chuyển nguồn tự động ATS, tủ bù công suất phản kháng và tủ phân phối nhánh DB. Sản phẩm được lắp đặt thiết bị chính hãng, đi dây gọn gàng, chuẩn thẩm mỹ.
Gia công vỏ tủ điện công nghiệp theo yêu cầu thiết kế
Nhà máy FUCO E&C nhận gia công vỏ tủ điện sơn tĩnh điện, vỏ tủ inox 304 theo đúng kích thước và bản vẽ kỹ thuật của khách hàng. Công nghệ cắt laser và đột lỗ CNC mang lại độ chính xác hoàn hảo từng chi tiết.
Tư vấn thiết kế, thi công và bảo trì hệ thống tủ điện
Chúng tôi cung cấp dịch vụ trọn gói từ khâu khảo sát, tư vấn giải pháp, lập bản vẽ thiết kế đến thi công lắp đặt tại hiện trường. Đội ngũ kỹ thuật hỗ trợ nâng cấp và bảo trì hệ thống tủ điện định kỳ chuyên nghiệp.
Sự uy tín và năng lực sản xuất của FUCO E&C
Uy tín của FUCO E&C được xây dựng qua hàng trăm dự án nhà xưởng, tòa nhà thương mại và hạ tầng công nghiệp trên toàn quốc. Chúng tôi luôn cam kết mang lại giá trị thực cho khách hàng.
Năng lực sản xuất vượt trội kết hợp cùng tinh thần trách nhiệm cao là nền tảng giúp FUCO E&C trở thành đối tác tin cậy của các nhà thầu cơ điện M&E lớn.
Tối ưu chi phí cho dự án của bạn ngay hôm nay! Nhận báo giá sản xuất tủ điện tổng MSB trực tiếp tại xưởng: Hotline: 0984 700 355 | Email: fucoec@gmail.com
Đội ngũ kỹ sư điện giàu kinh nghiệm chuyên môn
FUCO E&C sở hữu đội ngũ kỹ sư điện, kỹ sư cơ khí được đào tạo bài bản từ các trường đại học kỹ thuật hàng đầu. Với kinh nghiệm thực chiến qua nhiều dự án lớn, chúng tôi đưa ra giải pháp kỹ thuật tối ưu nhất.
Hệ thống máy móc gia công CNC hiện đại chính xác
Nhà xưởng sản xuất của FUCO E&C được đầu tư đồng bộ hệ thống máy cắt laser Fiber, máy đột CNC, máy chấn CNC công nghệ cao. Điều này giúp tiến độ sản xuất luôn đạt chuẩn và độ hoàn thiện cơ khí sắc nét.
Quy trình kiểm tra chất lượng ISO khắt kiểm trước xuất xưởng
Mọi sản phẩm tủ điện MSB trước khi rời xưởng đều phải trải qua quy trình thử nghiệm nghiêm ngặt: kiểm tra cách điện, thử nghiệm tăng nhiệt, kiểm tra thao tác cơ khí và vận hành giả định thiết bị.
Chính sách bảo hành lâu dài và hỗ trợ kỹ thuật 24/7
Sản phẩm tủ điện của FUCO E&C được bảo hành chính hãng từ 12 đến 24 tháng. Chúng tôi cam kết hỗ trợ kỹ thuật tận nơi, xử lý sự cố 24/7 nhằm đảm bảo hệ thống điện của khách hàng không bị gián đoạn.
Hướng dẫn lựa chọn và bảo dưỡng cấu tạo tủ điện MSB
Để hệ thống tủ điện tổng MSB hoạt động an toàn và đạt tuổi thọ tối đa, việc tính toán lựa chọn ban đầu và công tác bảo trì định kỳ đóng vai trò quyết định.
Chủ đầu tư và cán bộ quản lý vận hành cần tuân thủ các quy chuẩn kỹ thuật trong suốt quá trình từ khâu mua sắm đến vận hành thực tế.
Tiêu chí tính toán dòng điện định mức và khả năng cắt dòng ngắn mạch
Khi thiết kế cấu tạo tủ điện msb, cần tính toán tổng công suất tiêu thụ (kVA) để chọn dòng định mức (Icc) cho ACB/MCCB chính. Đồng thời, dựa vào công suất trạm biến áp để tính toán dòng chịu ngắn mạch (Icu) phù hợp.
Yêu cầu không gian lắp đặt và tản nhiệt cho tủ điện tổng
Phòng đặt tủ điện MSB cần khô ráo, thông thoáng, trang bị hệ thống điều hòa hoặc quạt thông gió. Khoảng cách giữa mặt sau tủ với tường tối thiểu 0.8m để phục vụ công tác đấu nối cáp và bảo trì thanh cái.
Quy trình bảo trì định kỳ hệ thống thanh cái và thiết bị
Định kỳ 6 tháng đến 1 năm, cần siết lại toàn bộ bulong kết nối thanh cái đồng bằng cờ lê lực, kiểm tra độ cách điện bằng đồng hồ Megohmmeter, vệ sinh bụi bẩn thiết bị đóng cắt và kiểm tra nhiệt độ mối nối bằng súng hồng ngoại.
Báo giá gia công tủ điện phân phối tổng MSB FUCO E&C
Giá thành tủ điện MSB phụ thuộc vào thương hiệu thiết bị đóng cắt (LS, Schneider, Mitsubishi…), độ dày vỏ tủ và khối lượng đồng busbar sử dụng. FUCO E&C cam kết mang đến báo giá cạnh tranh trực tiếp từ xưởng sản xuất.
