Trong mọi hệ thống cơ điện (M&E) của các công trình hiện đại, từ nhà máy sản xuất đến cao ốc thương mại, hệ thống thang máng cáp đóng vai trò là “xương sống” cho việc quản lý dây dẫn. Chúng không chỉ đảm bảo an toàn, gọn gàng cho cáp điện và cáp tín hiệu mà còn tạo điều kiện thuận lợi cho việc bảo trì, nâng cấp sau này. Tuy nhiên, để hệ thống này phát huy hiệu quả tối đa và tuân thủ các quy định kỹ thuật, việc nắm rõ các tiêu chuẩn thiết kế thang máng cáp là yêu cầu bắt buộc. Hãy cùng Fuco tìm hiểu chi tiết trong bài viết này.
Thang Máng Cáp Là Gì?

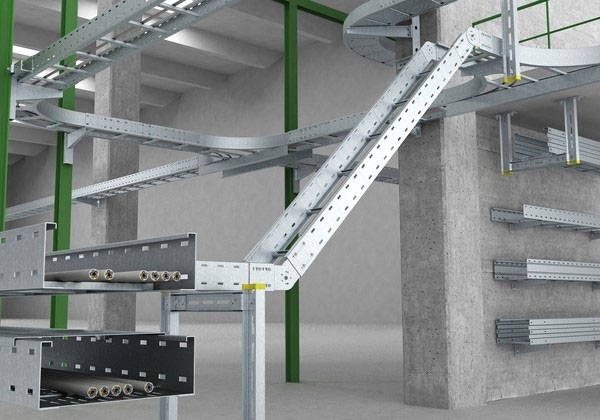

Thang máng cáp (hay thang cáp, thang điện, cable ladder) là một hệ thống kết cấu dùng để nâng đỡ, bảo vệ và định tuyến cho các loại dây điện, cáp điện, cáp tín hiệu trong các công trình xây dựng như trường học, chung cư, văn phòng, nhà máy…
Tầm Quan Trọng Của Việc Tuân Thủ Tiêu Chuẩn Thiết Kế
Trên thực tế, không ít công trình gặp sự cố chỉ vì hệ thống thang máng cáp được thiết kế sơ sài. Các vấn đề thường gặp bao gồm: máng cáp bị võng, gãy do quá tải; thiếu không gian đi dây; va chạm với các hệ thống khác như ống gió, PCCC… Tất cả đều xuất phát từ việc xem nhẹ hoặc thiếu kinh nghiệm trong khâu thiết kế ban đầu.
Việc tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế thang máng cáp không chỉ là yêu cầu kỹ thuật mà còn là một chiến lược đầu tư thông minh, giúp tối ưu hóa vật tư, tránh lãng phí và đảm bảo hệ thống vận hành an toàn, ổn định trong dài hạn.
Các Tiêu Chuẩn Thiết Kế Phổ Biến tại Việt Nam
Khi thiết kế hệ thống máng cáp, các kỹ sư tại Việt Nam thường tham chiếu và áp dụng kết hợp các tiêu chuẩn trong nước và quốc tế để đảm bảo tính toàn diện:
- IEC 61537: Tiêu chuẩn quốc tế cốt lõi, quy định cụ thể về hệ thống thang máng cáp kim loại.
- TCVN 10176:2013: Tiêu chuẩn Việt Nam về hệ thống máng cáp và ống dẫn cáp điện dùng trong công trình.
- TCVN 9208:2012: Tiêu chuẩn về lắp đặt dây dẫn trong các công trình xây dựng.
- NFPA 70 (NEC – National Electrical Code): Tiêu chuẩn an toàn điện của Hoa Kỳ, thường được áp dụng trong các dự án có yếu tố nước ngoài.
- Các tiêu chuẩn riêng: Tùy theo yêu cầu của chủ đầu tư, có thể áp dụng thêm các tiêu chuẩn như ISO, GMP, HACCP (đặc biệt trong ngành thực phẩm, dược phẩm).
Những Nguyên Tắc Vàng Trong Thiết Kế Thang Máng Cáp
Dù áp dụng tiêu chuẩn nào, một bản vẽ thiết kế thang máng cáp chuyên nghiệp luôn phải tuân thủ các nguyên tắc cốt lõi sau:
Vị Trí Lắp Đặt và Kết Cấu
Hệ thống thang máng cáp cần được bố trí dọc theo các tuyến tường, cột hoặc trần nhà. Quan trọng nhất là phải đảm bảo không cản trở lối đi kỹ thuật, đường thoát hiểm và phải giữ khoảng cách an toàn tối thiểu so với các hệ thống cơ điện khác (ống gió, ống nước, hệ thống PCCC…).
Tải Trọng và Khẩu Độ Giá Đỡ
Đây là một lỗi kỹ thuật rất phổ biến. Khẩu độ (khoảng cách giữa hai điểm treo/đỡ) phải được tính toán dựa trên tải trọng của cáp và độ dày vật liệu của máng. Theo tiêu chuẩn IEC, khẩu độ phổ biến là từ 1.5m đến 3m. Việc đặt các điểm đỡ quá xa nhau sẽ khiến máng bị võng, gây nguy hiểm cho hệ thống.
Phân Luồng Dây Cáp
Nguyên tắc bất di bất dịch là phải tách riêng cáp động lực (power cables) và cáp điều khiển/tín hiệu (signal/control cables) để tránh nhiễu điện từ (EMI). Nếu đi chung trên một tuyến máng, bắt buộc phải sử dụng vách ngăn kim loại. Ngoài ra, cần tránh uốn cáp với bán kính quá nhỏ hoặc đi dây chồng chéo, gây suy hao tín hiệu và tăng nguy cơ quá nhiệt.
Quy Chuẩn Kích Thước và Vật Liệu Sản Xuất
Kích Thước Thang Máng Cáp Theo Tiêu Chuẩn
Việc lựa chọn kích thước phù hợp giúp tối ưu không gian và chi phí:
- Chiều rộng (Width): Phổ biến từ 100mm đến 1000mm.
- Chiều cao (Height): Phổ biến là 50mm, 75mm, 100mm, 150mm.
- Chiều dài (Length): Thanh tiêu chuẩn dài 2.5m hoặc 3m.
- Độ dày (Thickness): Từ 1.0mm đến 2.0mm, tùy thuộc vào tải trọng yêu cầu.
Lựa Chọn Vật Liệu Phù Hợp Với Môi Trường
Việc chọn sai vật liệu có thể dẫn đến gỉ sét, ăn mòn và phải thay thế sớm, gây tốn kém chi phí:
- Thép sơn tĩnh điện: Phù hợp nhất cho môi trường trong nhà, khô ráo.
- Thép mạ kẽm nhúng nóng: Bắt buộc cho môi trường ngoài trời hoặc các khu vực có độ ẩm cao.
- Inox 304/316: Dùng cho các môi trường yêu cầu vệ sinh cao hoặc có tính ăn mòn mạnh như nhà máy thực phẩm, hóa chất.
- Nhôm hợp kim: Ưu tiên cho các vị trí cần giảm tải trọng, chống gỉ sét tốt.
Các Lưu Ý Quan Trọng Trong Thi Công Thực Tế
Một bản vẽ tốt cần đi đôi với thi công đúng kỹ thuật:
- Sử dụng phụ kiện đồng bộ: Luôn dùng các phụ kiện nối, co, tê… chính hãng, tránh cắt gọt thủ công làm mất an toàn và thẩm mỹ.
- Tiếp địa cho hệ thống: Toàn bộ hệ thống thang máng cáp kim loại phải được nối đất đúng kỹ thuật để đảm bảo an toàn chống giật.
- Kiểm soát mật độ cáp: Không nên đặt cáp vượt quá 40-50% chiều cao của thành máng để đảm bảo không gian cho việc tản nhiệt và nâng cấp sau này.
- Sử dụng nắp đậy: Cần lắp nắp cho các tuyến máng đi ngang ở những khu vực dễ bám bụi hoặc có nguy cơ bị tác động từ bên ngoài.
Lời Kết
Việc tuân thủ các tiêu chuẩn thiết kế thang máng cáp không chỉ thể hiện sự chuyên nghiệp của nhà thầu mà còn là sự đảm bảo an toàn và bền vững cho toàn bộ công trình, giúp chủ đầu tư tiết kiệm rất nhiều chi phí bảo trì và sửa chữa trong tương lai. Nếu bạn đang cần tư vấn về thiết kế hệ thống máng cáp hoặc nhận báo giá chi tiết cho dự án của mình, đừng ngần ngại liên hệ với đội ngũ kỹ sư giàu kinh nghiệm của Fuco ngay hôm nay để nhận được sự hỗ trợ tốt nhất.
