Có bao giờ bạn thắc mắc tại sao trong hóa đơn tiền điện của doanh nghiệp mình lại có khoản “tiền phạt công suất phản kháng” (tiền phạt cosphi)? Đây là một chi phí hoàn toàn có thể loại bỏ nếu hệ thống điện của bạn được trang bị một giải pháp hiệu quả mang tên Tủ Điện Tụ Bù. Vậy tủ điện tụ bù là gì và nó giúp bạn tiết kiệm chi phí như thế nào? Hãy cùng tìm hiểu ngay sau đây.
Tại Sao Cần Bù Công Suất Phản Kháng?
Trong một nhà máy hay tòa nhà, bên cạnh công suất hữu công (sinh ra công năng, tính bằng kW), các thiết bị như động cơ điện, máy biến áp, đèn huỳnh quang… còn tiêu thụ một lượng công suất phản kháng (còn gọi là công suất vô công, tính bằng kVAr). Lượng công suất này không sinh ra công năng hữu ích nhưng lại gây ra những tổn hao trên lưới điện.
Tỷ lệ giữa công suất hữu công và công suất biểu kiến được gọi là hệ số công suất cosφ. Khi hệ số này quá thấp (thường là dưới 0.9), điều đó có nghĩa là doanh nghiệp đang tiêu thụ quá nhiều công suất phản kháng, gây lãng phí cho ngành điện lực. Vì vậy, các công ty điện lực sẽ áp dụng một khoản tiền phạt. Đây chính là lý do chúng ta cần đến giải pháp bù công suất phản kháng.
Tủ Điện Tụ Bù: Giải Pháp Tối Ưu

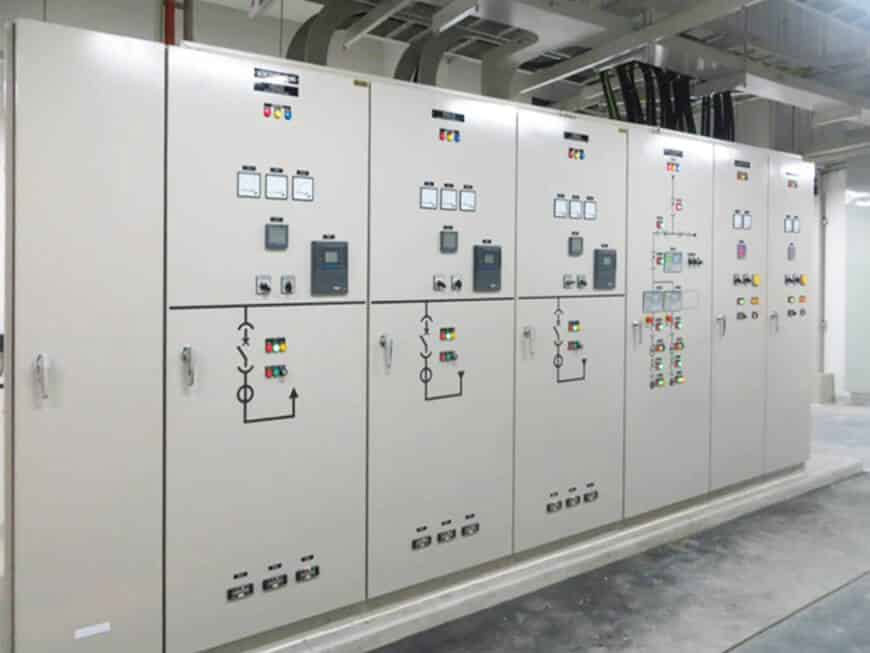

Tủ điện tụ bù (hay còn gọi là tủ bù công suất, tủ bù cosφ) là một hệ thống tủ điện hoàn chỉnh được thiết kế để tự động nâng cao hệ số công suất cosφ của toàn bộ hệ thống điện. Thay vì để các thiết bị tiêu thụ công suất phản kháng từ lưới, tủ tụ bù sẽ “phát” ra một lượng công suất phản kháng tương ứng để bù lại, giúp giảm gánh nặng cho lưới điện.
Thành phần cốt lõi bên trong tủ là các tụ bù – một hệ thống gồm hai vật dẫn được ngăn cách bởi lớp điện môi, có khả năng tích và phóng điện, từ đó tạo ra công suất phản kháng cung cấp cho mạng điện.
Công Dụng và Lợi Ích Của Tủ Điện Tụ Bù
Lợi Ích Về Kinh Tế
Đây là lợi ích rõ ràng nhất. Bằng cách nâng cao hệ số công suất cosφ lên ngưỡng cho phép (trên 0.9), tủ tụ bù giúp doanh nghiệp loại bỏ hoàn toàn tiền phạt công suất phản kháng, từ đó giảm đáng kể chi phí tiền điện hàng tháng.
Lợi Ích Về Kỹ Thuật
- Giảm tổn thất điện năng: Giảm tổn hao công suất trên đường dây truyền tải.
- Giảm sụt áp: Cải thiện chất lượng điện áp tại các thiết bị cuối nguồn.
- Tăng khả năng mang tải: Tăng khả năng truyền tải điện của đường dây và máy biến áp, cho phép lắp đặt thêm tải mà không cần nâng cấp hệ thống.
Cấu Tạo Của Một Tủ Điện Tụ Bù Hoàn Chỉnh
Một tủ điện tụ bù không chỉ có các tụ điện mà là một hệ thống tích hợp nhiều thiết bị:

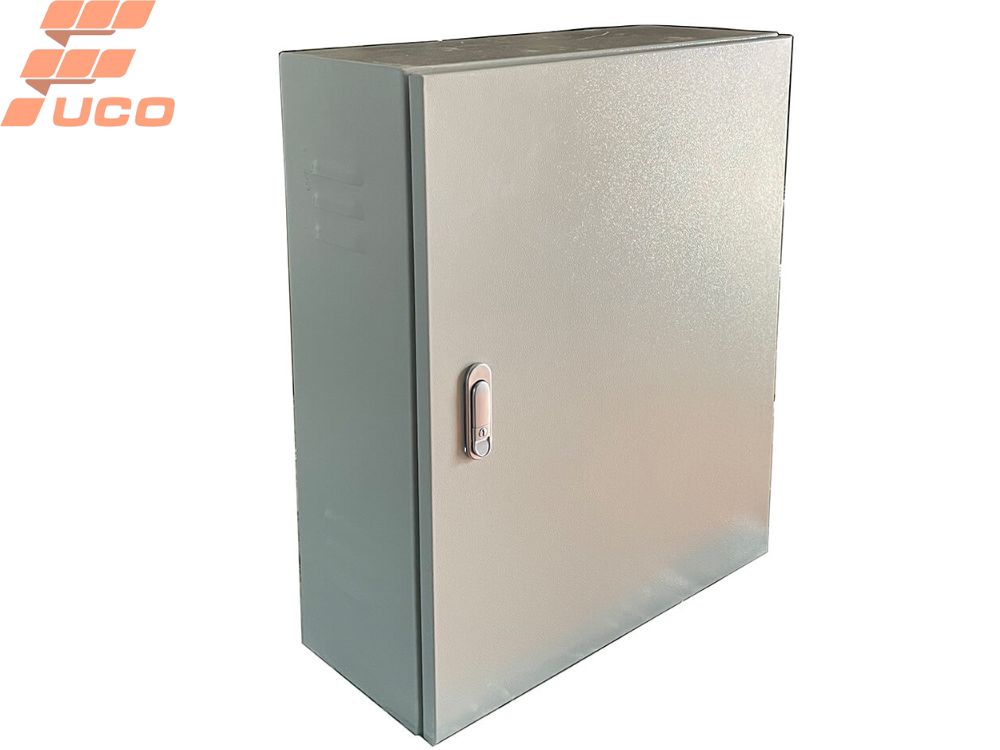

- Vỏ tủ điện: Làm từ tôn sơn tĩnh điện, bảo vệ các thiết bị bên trong.
- Tụ bù (Capacitors): Là thành phần chính, thường được chia thành nhiều cấp để điều khiển.
- Bộ điều khiển tụ bù (Power Factor Controller): “Bộ não” của tủ, tự động đo lường hệ số cosφ và ra lệnh đóng/cắt các cấp tụ bù cho phù hợp.
- Thiết bị đóng cắt (Contactor/MCCB): Dùng để đóng/ngắt các cấp tụ bù theo lệnh của bộ điều khiển.
- Cuộn kháng lọc sóng hài (Harmonic Filter Reactor): (Tùy chọn) Lắp đặt trong các hệ thống có nhiều thiết bị gây nhiễu (biến tần, lò nung…) để bảo vệ tụ bù.
- Các thiết bị khác: Đèn báo, đồng hồ đo, aptomat…
Phân Loại Tụ Bù Phổ Biến Hiện Nay
Các tụ bù sử dụng trong tủ điện được phân loại dựa trên các tiêu chí sau:
Phân Loại Theo Điện Áp
Tụ bù 1 pha
Loại này thường có điện áp 230V – 250V, được sử dụng trong các hộ gia đình có nhiều thiết bị động cơ hoặc các xưởng sản xuất nhỏ sử dụng điện 1 pha.
Tụ bù 3 pha
Đây là loại phổ biến nhất trong công nghiệp, với các cấp điện áp thông dụng như 415V, 440V. Tụ bù 3 pha được lắp đặt trong hầu hết các nhà máy, tòa nhà, bệnh viện… sử dụng lưới điện 3 pha.
Phân Loại Theo Cấu Tạo (Tụ Khô vs. Tụ Dầu)
Tụ bù khô
Là loại tụ có vỏ làm bằng nhôm, hình tròn dài. Ưu điểm là nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt và giá thành thấp. Tụ khô thường được sử dụng cho các hệ thống có công suất bù nhỏ và chất lượng điện lưới tương đối tốt.
Tụ bù dầu
Là loại tụ có vỏ làm bằng thép, hình chữ nhật, bên trong chứa dầu cách điện đặc biệt. Ưu điểm là độ bền rất cao, khả năng chịu đựng tốt trong các môi trường khắc nghiệt. Tụ dầu là lựa chọn bắt buộc cho các hệ thống yêu cầu công suất bù lớn và hoạt động liên tục.
Lời Kết
Đầu tư vào một hệ thống tủ điện tụ bù là một quyết định tài chính và kỹ thuật thông minh cho bất kỳ doanh nghiệp nào. Nó không chỉ giúp bạn tiết kiệm chi phí vận hành hàng tháng mà còn góp phần cải thiện sự ổn định và hiệu quả của toàn bộ hệ thống điện. Để được tư vấn và thiết kế một giải pháp bù công suất phù hợp nhất với nhu cầu của mình, hãy liên hệ với các chuyên gia kỹ thuật của Fuco để nhận được sự hỗ trợ chuyên nghiệp.
