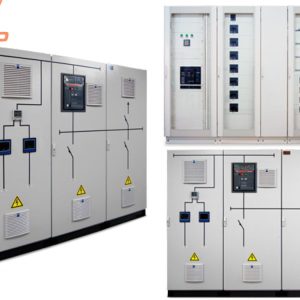

Tủ điện tổng MSB

Tủ điện tổng MSB là thiết bị không thể thiếu trong hệ thống điện công nghiệp và dân dụng, đảm nhận vai trò phân phối, bảo vệ và giám sát nguồn điện trung tâm.

Tủ điện tổng MSB là gì?

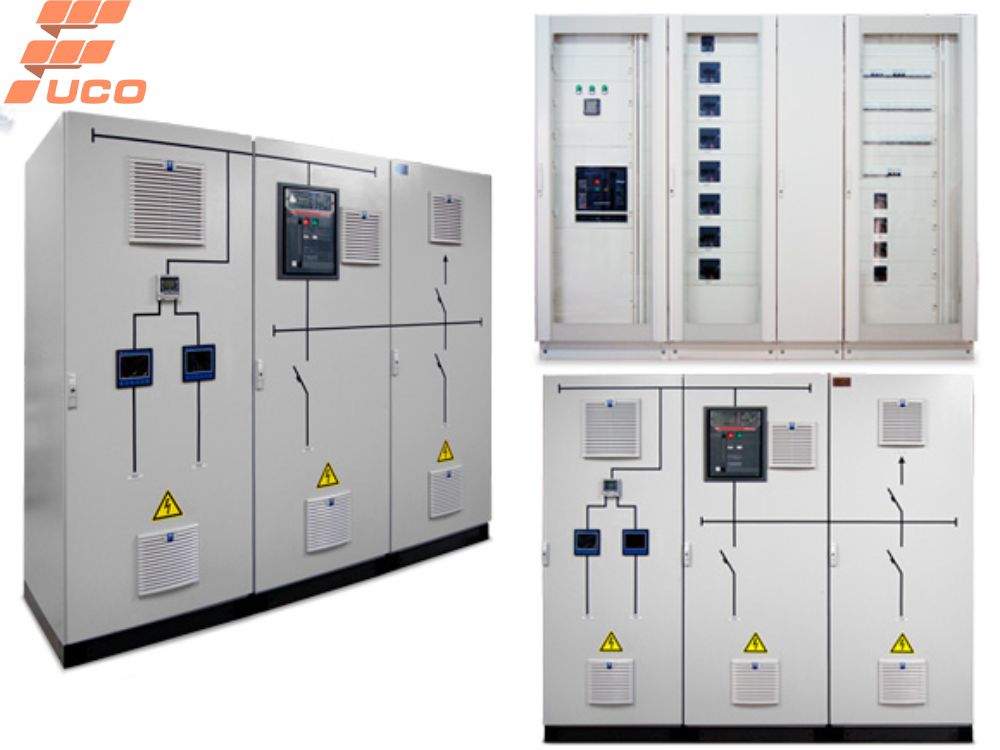

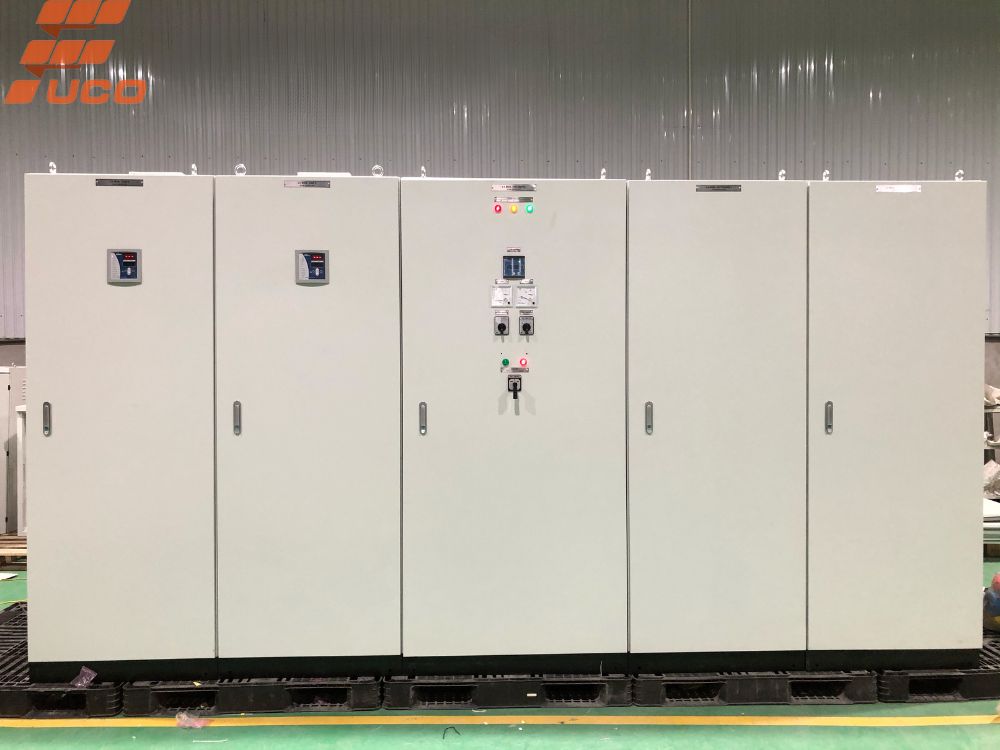

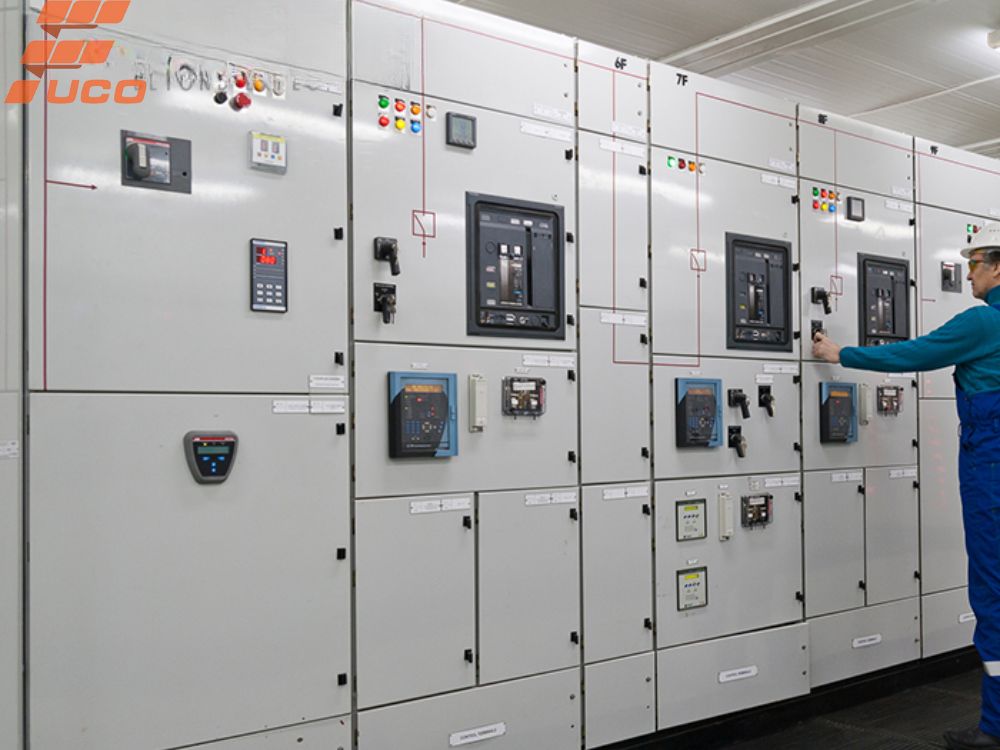

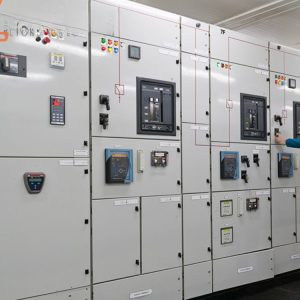

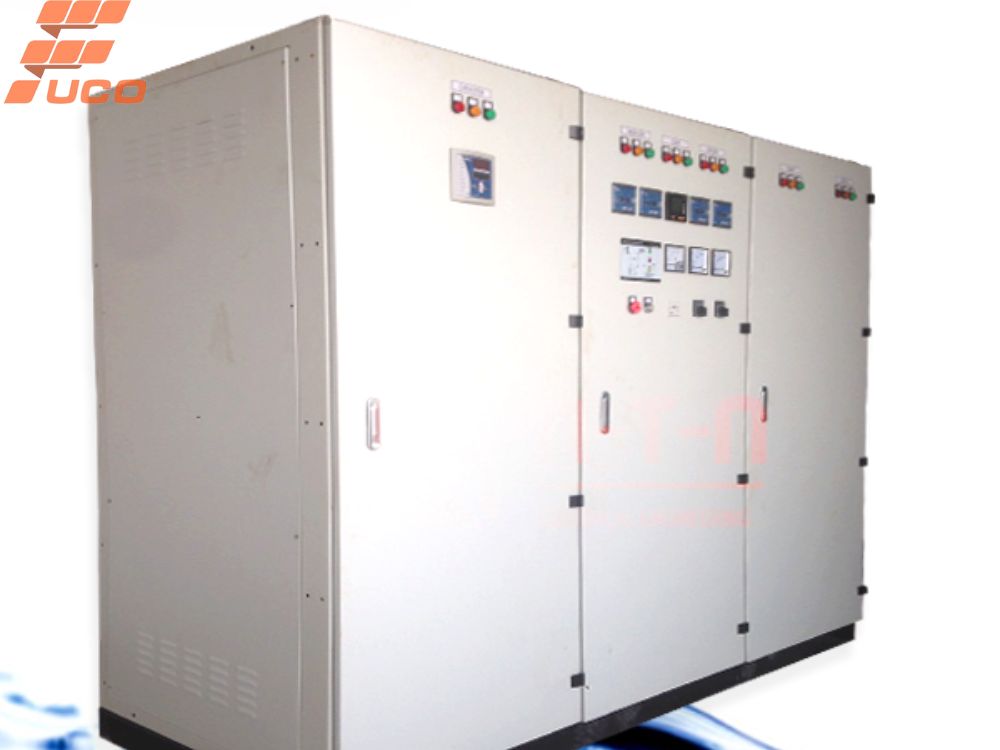

Tủ điện tổng MSB (Main Switchboard) là thành phần cốt lõi trong hệ thống phân phối điện của mọi công trình quy mô lớn, từ nhà máy công nghiệp, tòa nhà cao tầng đến trung tâm thương mại hay khu đô thị. Đây là nơi tiếp nhận nguồn điện chính từ lưới điện hoặc máy phát, sau đó phân phối đến các tủ điện nhánh (DB – Distribution Board) hoặc các phụ tải trực tiếp. Vị trí của tủ điện tổng luôn là điểm khởi đầu cho toàn bộ hệ thống điện của công trình.

Vai trò của tủ điện tổng MSB

Tủ MSB đóng vai trò trung tâm trong việc đảm bảo nguồn điện được cấp ổn định, an toàn và hiệu quả. Nó không chỉ đơn thuần là nơi phân phối mà còn là “trái tim” điều khiển, bảo vệ và giám sát toàn bộ dòng điện, ngăn ngừa các sự cố như quá tải, ngắn mạch, đảm bảo an toàn cho con người và thiết bị.

Cấu tạo và nguyên lý hoạt động của tủ điện tổng MSB

Các thành phần chính của tủ điện tổng

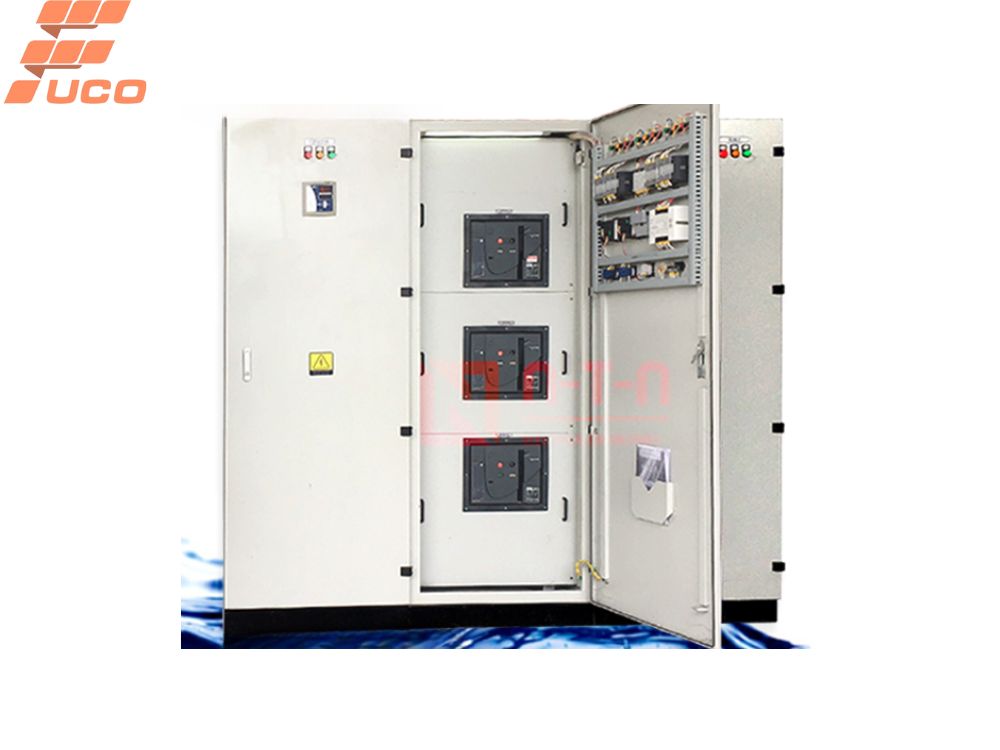

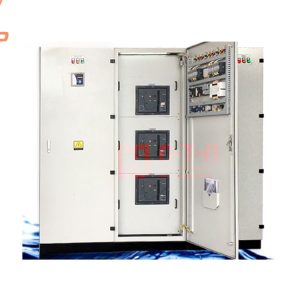

Một tủ điện tổng hoàn chỉnh được cấu thành từ nhiều bộ phận quan trọng, được thiết kế để hoạt động hài hòa:

• Vỏ tủ điện: Thường được chế tạo từ thép tấm sơn tĩnh điện hoặc inox, đảm bảo độ bền cơ học và khả năng chống ăn mòn. Vỏ tủ đạt các tiêu chuẩn bảo vệ IP (thường là IP4X đến IP54) để chống bụi và nước, phù hợp với môi trường lắp đặt.
• Thiết bị đóng cắt chính: Bao gồm Máy cắt không khí (ACB – Air Circuit Breaker) hoặc Aptomat khối (MCCB – Moulded Case Circuit Breaker) có dòng điện định mức lớn, thường từ vài trăm đến vài ngàn Ampe. Đây là thiết bị bảo vệ đầu tiên và quan trọng nhất cho toàn bộ hệ thống.
• Hệ thống thanh cái (Busbar): Là các thanh dẫn điện bằng đồng hoặc nhôm, có tiết diện lớn, chịu trách nhiệm dẫn dòng điện chính và phân chia đến các thiết bị nhánh. Hệ thống này được cách điện và bố trí khoa học để đảm bảo an toàn.
• Thiết bị bảo vệ và đo lường: Bao gồm các relay bảo vệ (quá dòng, chạm đất), biến dòng (CT), biến áp (PT), đồng hồ đo điện áp (V), dòng điện (A), tần số (Hz), công suất (kW, kVA, kVAr), và công tơ điện. Chúng giúp giám sát và ghi nhận các thông số vận hành.
• Hệ thống điều khiển và giám sát: Đèn báo trạng thái, nút nhấn điều khiển, và có thể tích hợp PLC hoặc màn hình HMI cho các hệ thống phức tạp, cho phép giám sát và điều khiển từ xa.
• Các thiết bị phụ trợ khác: Bộ chuyển đổi nguồn tự động (ATS) để tự động chuyển đổi giữa nguồn lưới và nguồn máy phát, bộ chống sét lan truyền (SPD) để bảo vệ khỏi xung sét, cầu chì, terminal, v.v.

Nguyên lý hoạt động cơ bản của tủ điện tổng

Nguồn điện chính (thường là 3 pha) đi vào tủ MSB qua thiết bị đóng cắt tổng (ACB/MCCB). Từ đây, dòng điện được phân phối đến hệ thống thanh cái. Các thanh cái này sau đó chia nhỏ dòng điện và cấp cho các thiết bị đóng cắt nhánh, rồi dẫn ra các tủ phân phối phụ hoặc các tải lớn.

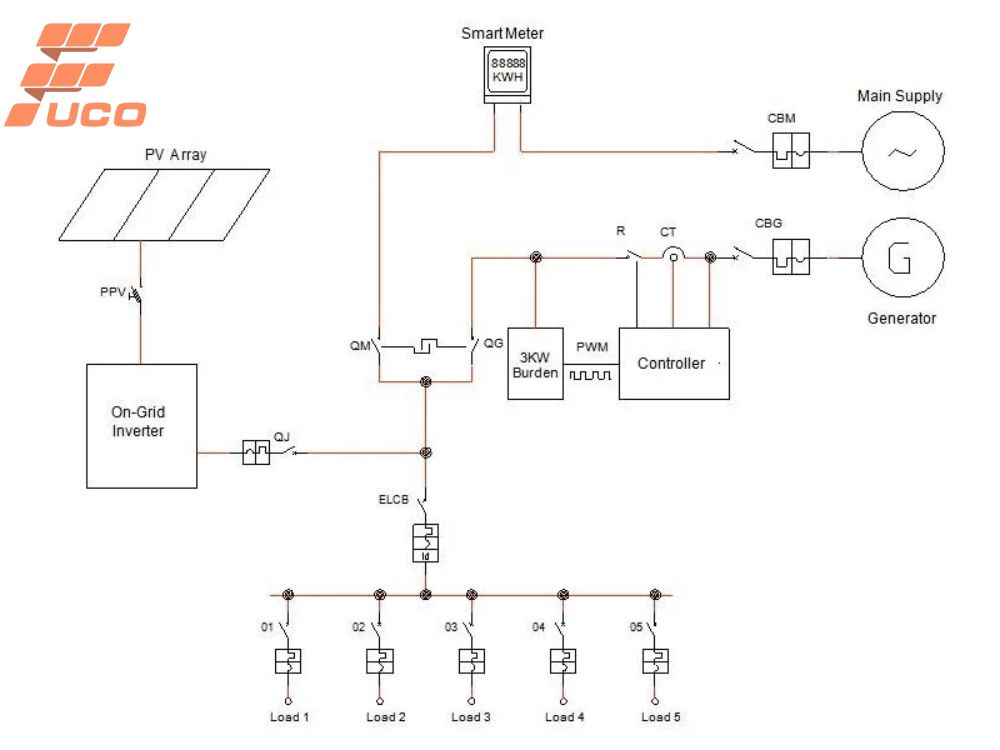

Sơ đồ nguyên lý tủ điện tổng MSB

Sơ đồ nguyên lý tủ điện tổng thường thể hiện rõ luồng đi của dòng điện, vị trí của các thiết bị chính như ACB/MCCB tổng, các bộ ngắt mạch nhánh, biến dòng, đồng hồ đo và các thiết bị bảo vệ. Sơ đồ này là tài liệu quan trọng cho việc lắp đặt, vận hành và bảo trì.

Chức năng chính của tủ điện MSB

• Đóng cắt và bảo vệ tổng thể: Chức năng cốt lõi là đóng cắt toàn bộ nguồn điện chính cho công trình. Đồng thời bảo vệ hệ thống khỏi các sự cố nguy hiểm như quá tải, ngắn mạch, sụt áp bằng cách tự động ngắt mạch.
• Phân phối điện năng: Tủ MSB nhận điện từ nguồn cấp và phân chia đến các tủ điện nhánh (tủ DB) hoặc cấp trực tiếp cho các tải lớn thông qua các bộ ngắt mạch phụ.
• Đo lường và giám sát thông số điện: Các thiết bị đo lường tích hợp cho phép giám sát liên tục các thông số như dòng điện, điện áp, giúp người vận hành nắm bắt tình trạng hoạt động của hệ thống.
• Nâng cao an toàn vận hành: Thiết kế theo tiêu chuẩn, các thiết bị bảo vệ tiên tiến giúp giảm thiểu tối đa rủi ro cháy nổ, giật điện, đảm bảo an toàn cho con người và tài sản.
• Dễ dàng bảo trì và sửa chữa: Với cấu trúc module hóa, việc kiểm tra, bảo dưỡng hay thay thế thiết bị bên trong tủ MSB trở nên thuận tiện, nhanh chóng, giảm thời gian ngừng hoạt động của hệ thống.

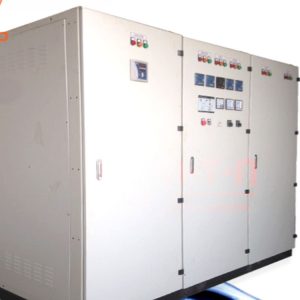

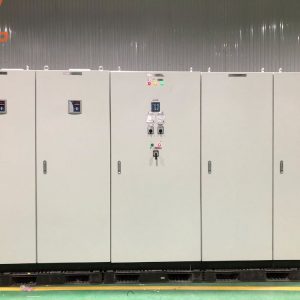

Ứng dụng của tủ điện phân phối tổng MSB trong các công trình

Tủ điện phân phối tổng MSB là giải pháp không thể thiếu cho các công trình đòi hỏi nguồn điện ổn định và đáng tin cậy:

• Tòa nhà thương mại và văn phòng: Đảm bảo cấp điện liên tục cho hệ thống chiếu sáng, điều hòa không khí, thang máy, và các thiết bị văn phòng.
• Khu công nghiệp, nhà máy sản xuất: Cung cấp nguồn điện ổn định cho dây chuyền sản xuất, máy móc công suất lớn, đảm bảo hoạt động liên tục.
• Bệnh viện, trung tâm dữ liệu: Những nơi yêu cầu nguồn điện không gián đoạn, tủ MSB đóng vai trò quan trọng trong việc duy trì hoạt động của các thiết bị y tế quan trọng và hệ thống máy chủ.
• Chung cư, khu dân cư lớn: Phân phối điện hợp lý cho từng tòa nhà, từng căn hộ, đảm bảo an toàn và tiết kiệm năng lượng.
• Trung tâm thương mại, siêu thị: Đáp ứng nhu cầu điện năng khổng lồ cho hệ thống chiếu sáng, điều hòa, tủ đông, và các khu vực giải trí.

Những tiêu chí lựa chọn tủ điện tổng MSB chất lượng

Để lựa chọn tủ điện tổng MSB phù hợp, cần xem xét kỹ lưỡng các yếu tố sau:

• Tiêu chuẩn kỹ thuật và chứng chỉ: Đảm bảo tủ được sản xuất theo các tiêu chuẩn quốc tế như IEC 61439-1/2, ISO 9001-2015, có đầy đủ các chứng chỉ chất lượng (CO, CQ).
• Thương hiệu thiết bị bên trong: Ưu tiên các thiết bị đóng cắt, bảo vệ, đo lường từ các thương hiệu hàng đầu thế giới như Schneider Electric, ABB, Siemens, Mitsubishi Electric, Fuji Electric..
• Khả năng tùy chỉnh và mở rộng: Tủ điện MSB nên có khả năng tùy chỉnh về cấu hình, kích thước, và dễ dàng mở rộng trong tương lai để đáp ứng nhu cầu phát triển của công trình.
• Đơn vị sản xuất và cung cấp uy tín: Lựa chọn nhà sản xuất hoặc cung cấp có kinh nghiệm, năng lực sản xuất tốt, đội ngũ kỹ sư chuyên môn cao và quy trình kiểm soát chất lượng nghiêm ngặt.
• Dịch vụ hậu mãi và hỗ trợ kỹ thuật: Chế độ bảo hành rõ ràng, dịch vụ lắp đặt, bảo trì, bảo dưỡng định kỳ và hỗ trợ kỹ thuật nhanh chóng là yếu tố quan trọng để đảm bảo hoạt động lâu dài của tủ.

Báo giá tủ điện tổng MSB và yếu tố ảnh hưởng

Các yếu tố ảnh hưởng đến giá tủ điện tổng MSB

Mức giá tủ điện tổng MSB phụ thuộc vào nhiều yếu tố:

• Công suất (dòng điện định mức): Tủ có công suất càng lớn, giá càng cao.
• Thương hiệu và loại thiết bị bên trong: Thiết bị từ các hãng danh tiếng, công nghệ hiện đại sẽ có giá cao hơn.
• Kích thước và vật liệu vỏ tủ: Vỏ tủ lớn, vật liệu cao cấp (inox) sẽ tăng chi phí.
• Tính năng tích hợp: Các tính năng như ATS, hệ thống giám sát thông minh (SCADA), PCCC sẽ làm tăng giá thành.
• Yêu cầu về tiêu chuẩn kỹ thuật đặc biệt: Các yêu cầu riêng biệt của dự án có thể làm tăng chi phí sản xuất.

Để được báo giá nhanh chóng, hãy liên hệ ngay qua hotline 0984700355 để nhận tư vấn và báo giá từ FUCO.

FUCO E&C – Đơn vị thi công tủ điện tổng MSB uy tín tại Hà Nội

FUCO E&C là đơn vị hàng đầu trong sản xuất và thi công tủ điện tổng MSB tại Hà Nội. Chúng tôi cam kết mang đến giải pháp điện tối ưu, an toàn và hiệu quả cho mọi công trình.

Hệ thống sản xuất hiện đại – Sản phẩm đạt tiêu chuẩn ISO, IEC

Chúng tôi sở hữu dây chuyền sản xuất tiên tiến, tuân thủ các tiêu chuẩn quốc tế ISO 9001:2015 và IEC 61439-1/2. Điều này đảm bảo mỗi sản phẩm tủ điện tổng MSB của FUCO E&C đạt chất lượng, độ bền và an toàn vượt trội.

Đội ngũ kỹ sư tư vấn chuyên sâu, hỗ trợ bản vẽ kỹ thuật

Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn giải pháp tủ điện tổng MSB phù hợp nhất. Chúng tôi còn hỗ trợ lập bản vẽ thiết kế kỹ thuật chi tiết, bao gồm cả sơ đồ nguyên lý tủ điện tổng, giúp khách hàng nắm rõ sản phẩm trước khi triển khai.

Chính sách bảo hành, vận chuyển, lắp đặt toàn quốc

FUCO E&C cung cấp chính sách bảo hành uy tín cho tất cả sản phẩm tủ điện tổng MSB. Chúng tôi còn hỗ trợ vận chuyển và lắp đặt tận nơi trên toàn quốc, đảm bảo hệ thống điện được triển khai đúng kỹ thuật, an toàn và đúng tiến độ.

Câu hỏi thường gặp về tủ điện tổng MSB

Tủ điện MSB có cần bảo trì định kỳ không?

Có, việc bảo trì định kỳ (kiểm tra các mối nối, vệ sinh thiết bị, kiểm tra cách điện) là rất quan trọng để đảm bảo tủ hoạt động ổn định và kéo dài tuổi thọ.

Thời gian sản xuất một tủ điện tổng MSB là bao lâu?

Thời gian sản xuất phụ thuộc vào độ phức tạp và kích thước của tủ, dao động từ vài tuần đến vài tháng.

Làm thế nào để chọn được tủ điện phân phối tổng MSB phù hợp với công trình?

Nên tham khảo ý kiến chuyên gia, cung cấp đầy đủ thông tin về công suất tải, môi trường lắp đặt, và các yêu cầu kỹ thuật riêng của dự án.

Kết luận

Tủ điện tổng MSB đóng vai trò then chốt trong việc đảm bảo hệ thống điện vận hành ổn định, an toàn và hiệu quả. Nếu bạn đang cần tư vấn thiết kế hoặc báo giá tủ MSB phù hợp với công trình, hãy liên hệ ngay FUCO E&C – đơn vị uy tín trong sản xuất và cung cấp tủ điện tổng chất lượng cao, hỗ trợ kỹ thuật tận nơi và giao hàng toàn quốc.

FUCO E&C nhận sản xuất, thi công tủ điện tổng MSB theo yêu cầu, đảm bảo đúng kỹ thuật – an toàn – tiết kiệm chi phí.
