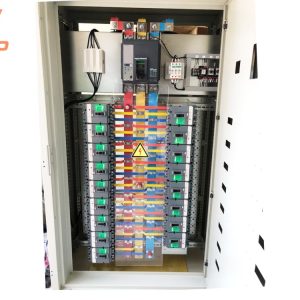

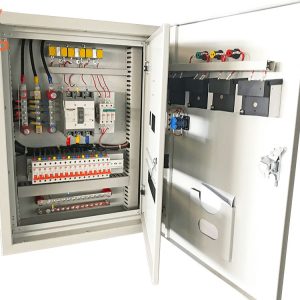

Tủ điện phân phối DB

Tủ điện phân phối DB (Distribution Board) là thành phần cốt lõi trong mọi hệ thống điện, từ dân dụng đến công nghiệp. Tủ DB đóng vai trò quan trọng trong việc phân chia, bảo vệ và kiểm soát dòng điện, đảm bảo an toàn tối đa cho thiết bị và người sử dụng. Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết về tủ điện DB, cấu tạo, chức năng, ứng dụng và những yếu tố cần lưu ý khi lựa chọn.

Tủ điện DB là gì?

Tủ điện DB hay Distribution Board là loại tủ điện hạ thế. Nó nhận nguồn điện chính từ tủ phân phối tổng (MSB) hoặc máy biến áp và phân chia đến các phụ tải nhỏ hơn. Tủ DB thường được lắp đặt tại các tầng, khu vực hoặc nhóm thiết bị cụ thể.

Chức năng cốt lõi của tủ điện DB

Tủ điện phân phối DB thực hiện ba chức năng chính:

• Phân phối điện: Đây là chức năng cơ bản nhất. Tủ DB chia nguồn điện tổng thành nhiều nhánh nhỏ, cấp điện cho từng khu vực hoặc thiết bị riêng biệt.
• Bảo vệ an toàn: Tích hợp các thiết bị bảo vệ như CB (Circuit Breaker), MCCB (Moulded Case Circuit Breaker), RCCB (Residual Current Circuit Breaker) hoặc ELCB (Earth Leakage Circuit Breaker). Chúng có nhiệm vụ tự động ngắt mạch khi xảy ra sự cố quá tải, ngắn mạch hoặc rò điện, ngăn ngừa chập cháy và tai nạn điện giật.
• Điều khiển và giám sát: Một số tủ DB có thể tích hợp thêm các thiết bị điều khiển như contactor, rơ le hoặc đồng hồ đo. Điều này giúp người vận hành kiểm soát trạng thái hoạt động và đóng cắt các thiết bị điện từ xa hoặc tự động.

Cấu tạo chi tiết của tủ phân phối DB

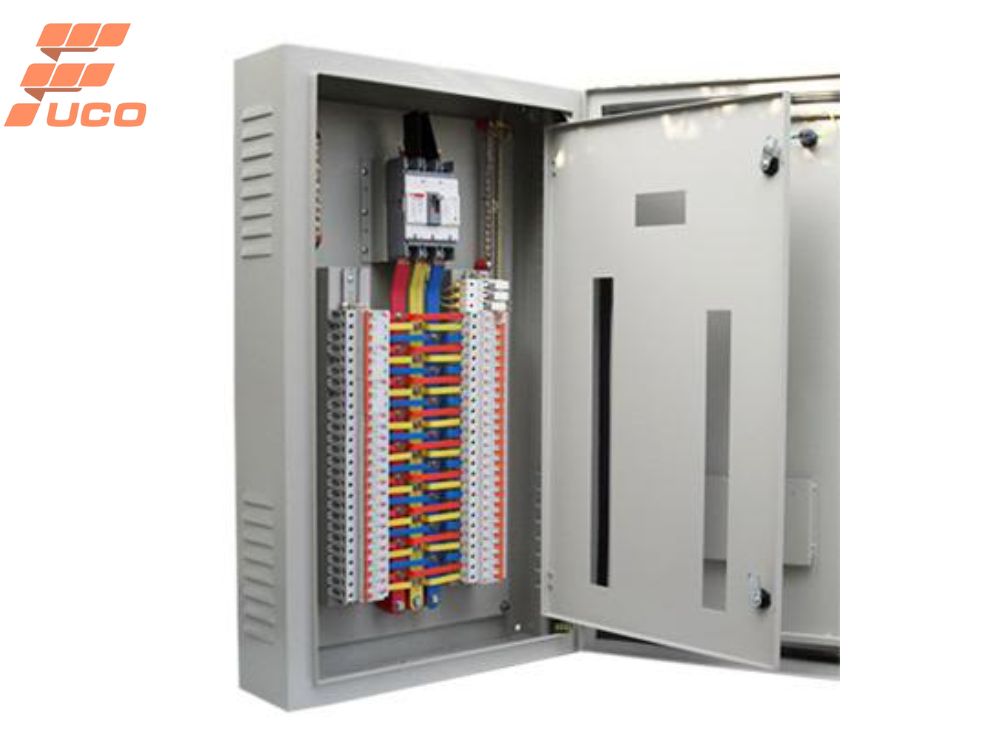

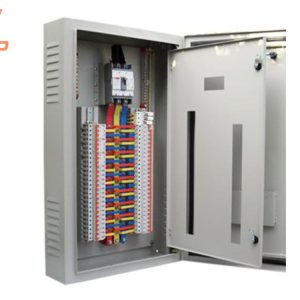

Vỏ tủ điện DB

Vỏ tủ là lớp bảo vệ bên ngoài, quyết định độ bền và khả năng chống chịu của tủ.

• Chất liệu: Phổ biến là tôn sơn tĩnh điện, inox hoặc composite. Tôn sơn tĩnh điện được dùng rộng rãi nhờ chi phí hợp lý. Inox và composite chống ăn mòn tốt, phù hợp môi trường khắc nghiệt.
• Kích thước và kiểu dáng: Tùy thuộc không gian lắp đặt. Có loại tủ treo tường, tủ đứng hoặc tủ âm tường cho các công trình dân dụng.
• Tiêu chuẩn bảo vệ (IP): Chỉ số IP (Ingress Protection) biểu thị khả năng chống bụi và nước. Ví dụ, IP4X phù hợp trong nhà, IP54 hoặc IP65 dùng cho ngoài trời hoặc môi trường ẩm ướt, nhiều bụi.

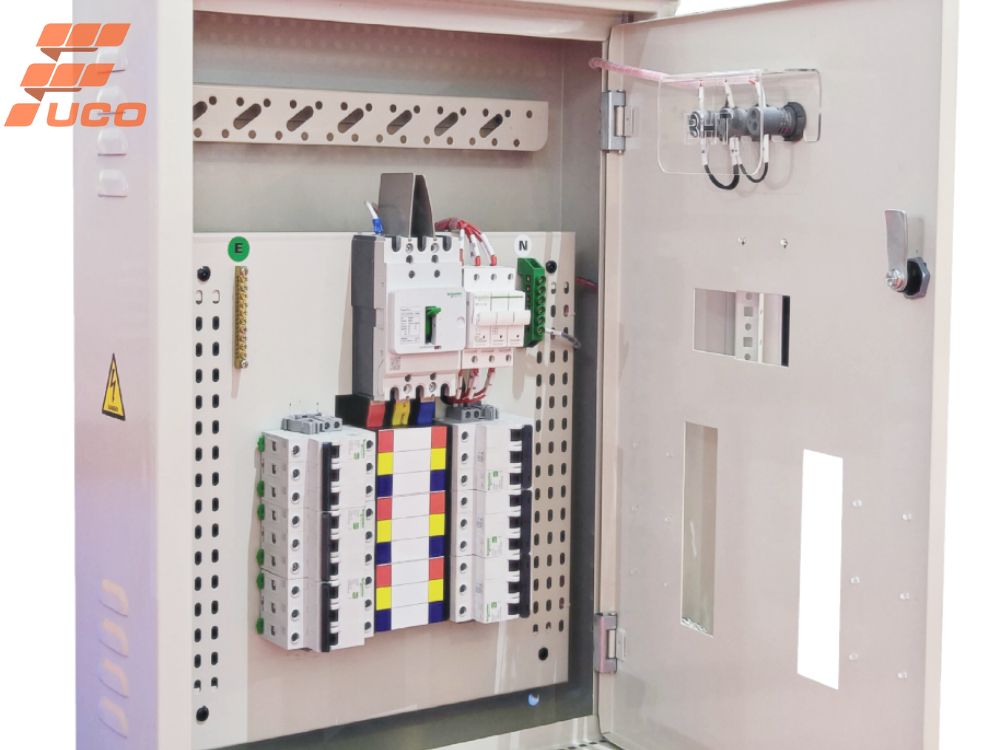

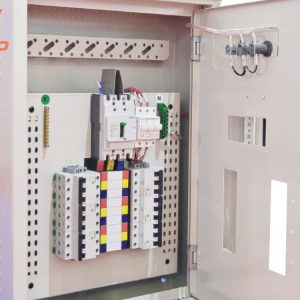

Các thiết bị đóng cắt và bảo vệ chính

Đây là “trái tim” của tủ DB, đảm bảo an toàn cho hệ thống.

• Thiết bị đóng cắt (CB, MCCB):
  • MCCB (Aptomat khối): Dùng làm Aptomat tổng cho tủ DB, bảo vệ cho toàn bộ nhánh tải.
  • MCB (Aptomat tép): Dùng làm Aptomat nhánh, bảo vệ riêng lẻ cho từng đường dây hoặc thiết bị.
• Thiết bị chống rò điện (RCCB, ELCB):
  • RCCB/ELCB: Phát hiện dòng rò và ngắt mạch ngay lập tức. Chúng cực kỳ quan trọng để bảo vệ an toàn tính mạng con người khỏi nguy cơ điện giật.

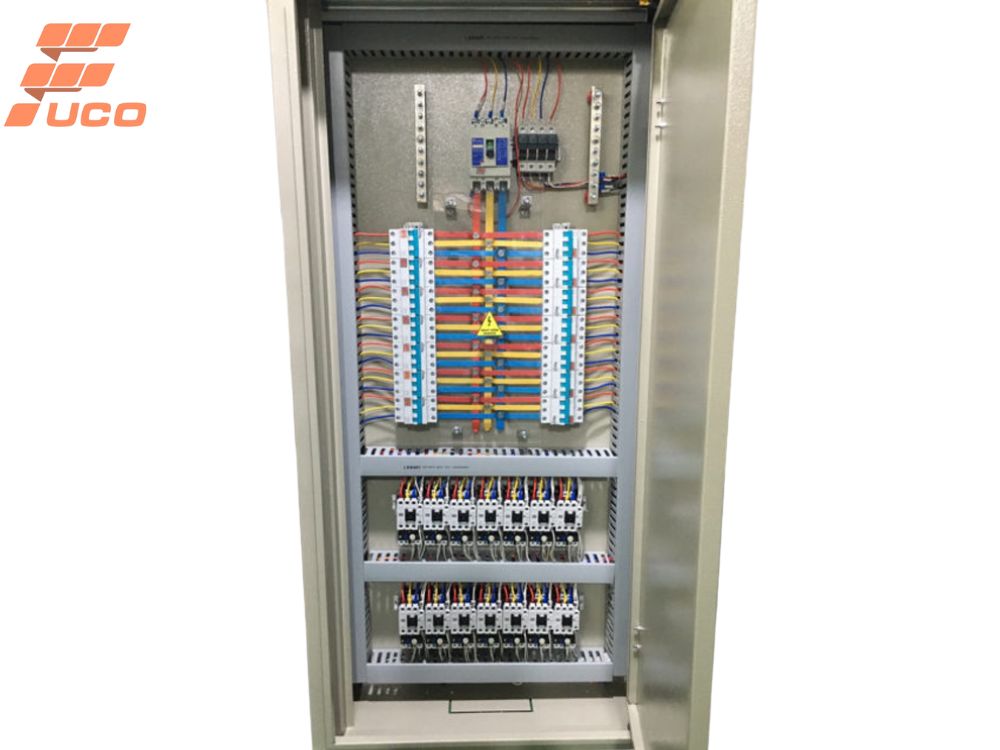

• Thiết bị điều khiển (Contactor, Rơ le): Nếu tủ DB có chức năng điều khiển tải như bơm nước, quạt thông gió…

Hệ thống thanh cái đồng và dây dẫn

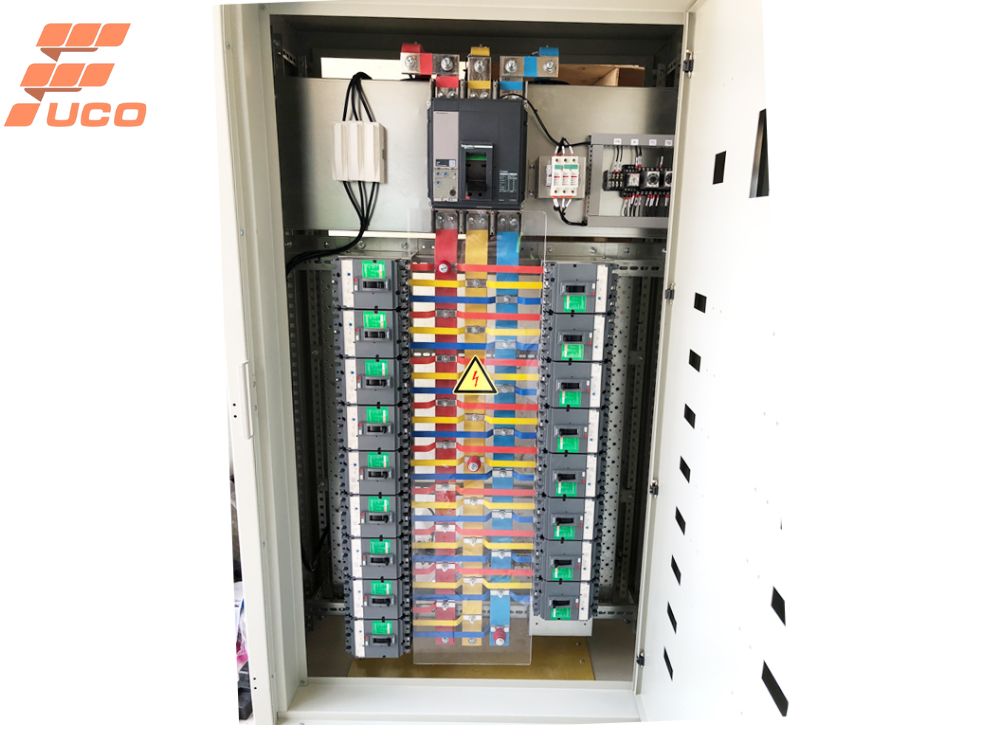

• Thanh cái (Busbar): Là hệ thống các thanh dẫn điện bằng đồng. Busbar giúp phân phối dòng điện lớn từ Aptomat tổng đến các Aptomat nhánh một cách an toàn và hiệu quả, giảm thiểu rủi ro chập cháy do dây dẫn lỏng lẻo.
• Dây dẫn: Tiết diện dây dẫn phải được tính toán phù hợp với dòng tải định mức và dòng cắt ngắn mạch, đảm bảo khả năng truyền tải và an toàn.

Các phụ kiện và linh kiện khác

• Đèn báo pha: Hiển thị trạng thái có điện của các pha.
• Đồng hồ đo: Ampe kế, Volt kế giúp giám sát dòng điện và điện áp.
• Cầu chì, Terminal (cầu đấu), Gland (đầu nối cáp): Các phụ kiện hỗ trợ kết nối và bảo vệ mạch điện.
• Hệ thống tiếp địa: Đảm bảo an toàn chống sét và rò điện.

Nguyên lý hoạt động cơ bản của tủ điện phân phối DB

Quy trình phân phối điện

Nguồn điện chính từ tủ tổng (MSB) đi vào Aptomat tổng của tủ DB. Từ Aptomat tổng, dòng điện được dẫn tới hệ thống thanh cái (busbar). Từ thanh cái, điện năng được phân chia qua các Aptomat nhánh (MCB) và cấp tới từng tải tiêu thụ riêng lẻ (ví dụ: ổ cắm, đèn chiếu sáng, máy lạnh…).

Cơ chế bảo vệ khi có sự cố

• Quá tải/Ngắn mạch: Khi dòng điện vượt quá giới hạn an toàn hoặc xảy ra ngắn mạch, các thiết bị CB/MCCB sẽ tự động ngắt mạch. Điều này ngăn chặn hư hỏng thiết bị và nguy cơ cháy nổ.
• Rò điện: Khi phát hiện dòng điện rò ra ngoài vỏ thiết bị hoặc đường dây, RCCB/ELCB sẽ ngay lập tức ngắt nguồn. Chức năng này cực kỳ quan trọng để bảo vệ con người khỏi điện giật.

Ứng dụng của tủ phân phối DB trong công trình dân dụng và công nghiệp, hạ tầng

Tủ điện DB thường được sử dụng trong các công trình dân dụng và công trình công nghiệp:

Ứng dụng trong công trình dân dụng

• Nhà ở dân dụng, biệt thự: Cung cấp điện an toàn cho các khu vực như phòng khách, phòng ngủ, nhà bếp, hệ thống đèn chiếu sáng, ổ cắm.
• Chung cư, tòa nhà văn phòng: Phân phối điện cho từng căn hộ, từng tầng, đảm bảo kiểm soát điện năng riêng biệt và an toàn cho cư dân, nhân viên.
• Trung tâm thương mại, siêu thị: Cấp điện cho hệ thống chiếu sáng, điều hòa không khí, các quầy hàng và thiết bị điện khác.

Ứng dụng trong công nghiệp và hạ tầng

• Nhà máy sản xuất, xưởng công nghiệp: Phân phối điện đến các dây chuyền sản xuất, máy móc, thiết bị công suất lớn. Đảm bảo hoạt động liên tục và an toàn trong môi trường công nghiệp.
• Bệnh viện, trường học: Cung cấp nguồn điện ổn định cho hệ thống chiếu sáng, điều hòa, thiết bị y tế và thiết bị giảng dạy.
• Hệ thống chiếu sáng công cộng: Chiếu sáng đường phố, công viên, quảng trường.
• Trạm bơm, xử lý nước thải: Cấp điện và điều khiển cho các máy bơm, van, thiết bị giám sát.

Tiêu chuẩn kỹ thuật và các yếu tố cần lưu ý khi lựa chọn tủ điện DB

Các tiêu chuẩn kỹ thuật quan trọng

• Tiêu chuẩn IEC 61439-1/2: Đây là tiêu chuẩn quốc tế quan trọng nhất quy định về tủ bảng điện hạ thế. Tủ điện đạt chuẩn IEC đảm bảo chất lượng, độ an toàn và khả năng tương thích.
• Cấp bảo vệ IP (Ingress Protection): Lựa chọn cấp IP phù hợp với môi trường lắp đặt. Ví dụ, IP40 cho môi trường khô ráo, IP54 cho môi trường có bụi và nước bắn, IP65 cho môi trường ngoài trời, chống bụi hoàn toàn và tia nước mạnh.
• Khả năng chịu dòng cắt ngắn mạch (Icu, Ics): Đây là thông số cực kỳ quan trọng, cho biết khả năng của thiết bị đóng cắt chịu được dòng ngắn mạch tối đa.

Các yếu tố ảnh hưởng đến chất lượng và giá thành

• Thương hiệu thiết bị: Sử dụng thiết bị đóng cắt, bảo vệ của các hãng uy tín như Schneider Electric, ABB, Siemens, Mitsubishi… đảm bảo chất lượng, độ bền và độ tin cậy.
• Chất liệu và độ dày vỏ tủ: Vỏ tủ dày, chắc chắn và được gia công chính xác sẽ bảo vệ tốt hơn cho các thiết bị bên trong.
• Quy trình sản xuất và lắp đặt: Tủ điện phải được sản xuất theo quy trình chuẩn, các mối nối, đấu nối phải chặt chẽ và đúng kỹ thuật.
• Chế độ bảo hành, hậu mãi: Đảm bảo hỗ trợ kỹ thuật và sửa chữa kịp thời nếu có sự cố.

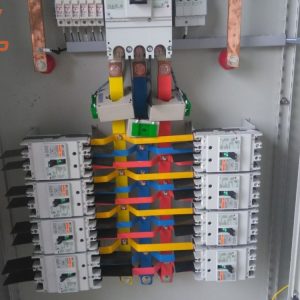

Lưu ý khi sử dụng và bảo trì tủ điện phân phối DB

Để tủ điện DB hoạt động ổn định và kéo dài tuổi thọ, cần lưu ý:

• Kiểm tra định kỳ: Thực hiện kiểm tra, bảo dưỡng định kỳ (ví dụ 6 tháng/lần) để phát hiện sớm các vấn đề.
• Vệ sinh: Giữ tủ luôn sạch sẽ, tránh bụi bẩn và côn trùng xâm nhập.
• Môi trường lắp đặt: Đảm bảo tủ được lắp đặt ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và hóa chất ăn mòn.
• Không tự ý sửa chữa: Nếu không có chuyên môn, không tự ý tháo dỡ hoặc sửa chữa thiết bị bên trong tủ.

FUCO E&C – Đơn vị chuyên thiết kế, lắp đặt tủ điện DB chất lượng tại Hà Nội

Lựa chọn đối tác uy tín là yếu tố then chốt để có được hệ thống điện an toàn và bền vững. FUCO E&C tự hào là đơn vị hàng đầu trong lĩnh vực sản xuất, thiết kế và lắp đặt tủ điện DB chất lượng cao.

Tại sao nên chọn FUCO E&C?

• Kinh nghiệm và năng lực: Chúng tôi sở hữu đội ngũ kỹ sư và kỹ thuật viên chuyên môn cao, giàu kinh nghiệm trong thiết kế và thi công hệ thống tủ điện cho đa dạng các dự án.
• Sản phẩm chất lượng: FUCO E&C cam kết sử dụng vật liệu và thiết bị chính hãng từ các thương hiệu hàng đầu. Mọi sản phẩm đều tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt như IEC 61439.
• Giải pháp tùy chỉnh: Chúng tôi cung cấp giải pháp tủ điện DB được thiết kế và sản xuất theo yêu cầu riêng biệt của từng khách hàng, tối ưu hóa theo đặc thù dự án.
• Dịch vụ trọn gói: Từ tư vấn ban đầu, thiết kế chi tiết, sản xuất, lắp đặt đến kiểm tra vận hành, bảo hành và bảo trì định kỳ.

Quy trình tư vấn và báo giá tủ điện phân phối DB tại FUCO E&C

Quy trình làm việc của chúng tôi được thiết kế để mang lại sự tiện lợi và minh bạch tối đa cho khách hàng:

1. Tiếp nhận yêu cầu: Lắng nghe chi tiết nhu cầu và mong muốn của quý khách.
2. Khảo sát và tư vấn: Đội ngũ kỹ sư của FUCO E&C sẽ khảo sát thực tế (nếu cần) và đưa ra các giải pháp tủ điện DB tối ưu nhất.
3. Thiết kế và báo giá chi tiết: Chúng tôi cung cấp bản vẽ thiết kế kỹ thuật và báo giá rõ ràng, minh bạch từng hạng mục.
4. Sản xuất, lắp đặt và kiểm tra: Tủ điện được sản xuất tại xưởng với quy trình kiểm soát chất lượng nghiêm ngặt, sau đó được lắp đặt và kiểm tra kỹ lưỡng trước khi bàn giao.

Yêu cầu báo giá

Đừng ngần ngại liên hệ với FUCO E&C ngay hôm nay để nhận được tư vấn chuyên sâu và báo giá chi tiết cho giải pháp tủ điện DB phù hợp nhất với dự án của bạn.

Kết luận

Nếu bạn đang tìm kiếm tủ điện phân phối DB chất lượng, chuẩn kỹ thuật và giá cạnh tranh, FUCO E&C là đối tác đáng tin cậy. Với kinh nghiệm thi công hàng trăm công trình điện công nghiệp và dân dụng, FUCO cam kết cung cấp sản phẩm đạt tiêu chuẩn, tư vấn tận tâm và giao hàng đúng tiến độ. Liên hệ ngay FUCO qua hotline 0984 700 355 để được tư vấn và nhận báo giá chi tiết!

FUCO E&C nhận sản xuất và thi tủ điện phân phối DB theo yêu cầu, đảm bảo đúng kỹ thuật – an toàn – tiết kiệm chi phí.
