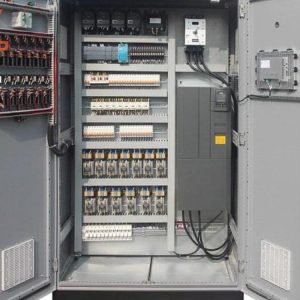

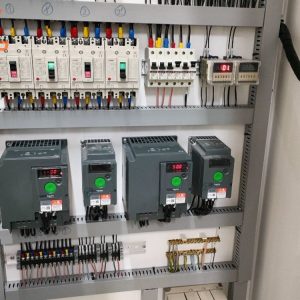

Tủ điện điều khiển PLC

Trong các hệ thống điều khiển tự động hiện đại, tủ điện điều khiển PLC đóng vai trò trung tâm, giúp kết nối linh hoạt giữa thiết bị và quy trình vận hành. Nhờ khả năng lập trình linh hoạt, tủ PLC cho phép doanh nghiệp tối ưu hóa năng suất, giảm lỗi vận hành và tăng khả năng giám sát hệ thống. Đây là lựa chọn không thể thiếu trong các nhà máy sản xuất hiện đại.

Tủ PLC là gì?

Tủ điện điều khiển PLC là một hệ thống tủ điện công nghiệp, chứa bộ điều khiển logic khả trình (Programmable Logic Controller – PLC) cùng các thiết bị điện tử, khí cụ điện khác. Mục đích chính của nó là tự động hóa các quy trình sản xuất, vận hành máy móc và hệ thống thiết bị trong nhà máy hoặc công trình.

So với các hệ thống điều khiển truyền thống dùng rơle và công tắc cơ khí, tủ điện PLC mang lại sự linh hoạt, độ chính xác và khả năng mở rộng vượt trội.

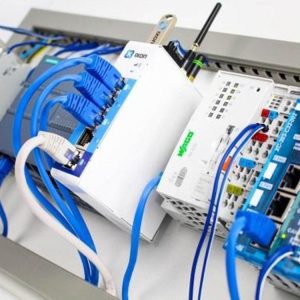

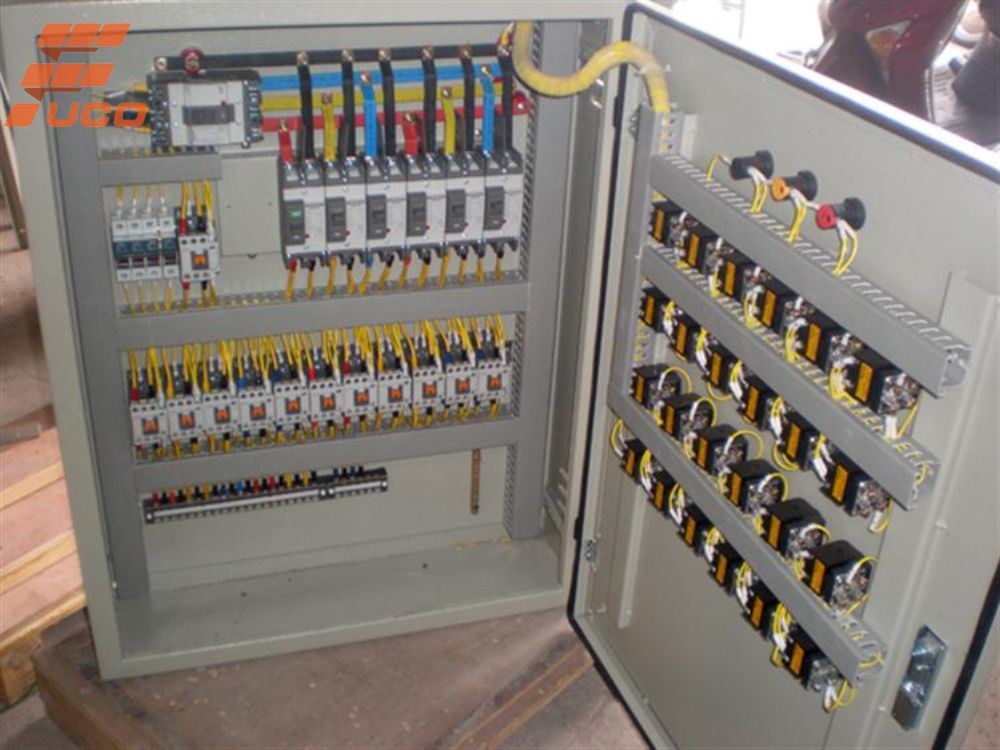

Cấu tạo Tủ Điện Điều Khiển PLC: Các thành phần chính và chức năng

Một tủ điện điều khiển PLC hoàn chỉnh có nhiều thành phần được sắp xếp khoa học, đảm bảo hoạt động ổn định và an toàn.

Vỏ tủ điện:

Làm bằng kim loại sơn tĩnh điện, vỏ tủ bảo vệ thiết bị bên trong khỏi tác động môi trường (bụi, nước, hóa chất) và va đập. Vỏ tủ có các tiêu chuẩn bảo vệ (IP) khác nhau tùy theo môi trường lắp đặt.

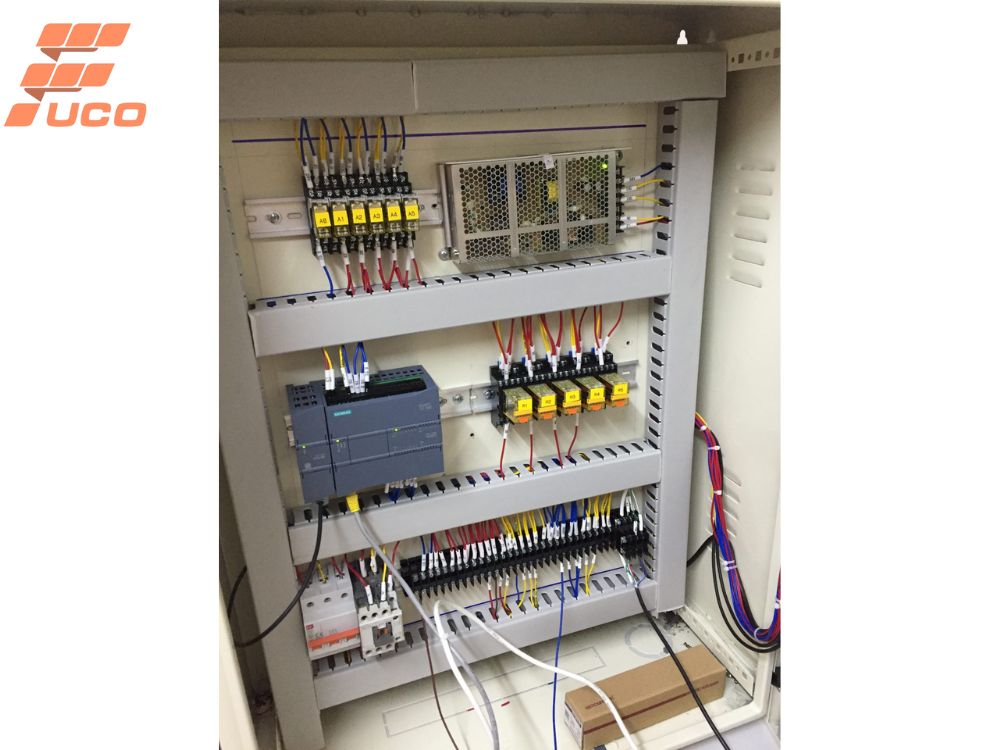

Thiết bị điều khiển trung tâm (PLC):

Đây là “bộ não” của tủ điện điều khiển PLC. Các hãng PLC phổ biến gồm Siemens, Mitsubishi, Delta, Schneider Electric, Rockwell Automation. Một bộ PLC cơ bản gồm:

• CPU: Bộ xử lý trung tâm, thực hiện phép tính và xử lý logic chương trình.
• Module Input/Output (I/O): Cổng kết nối tín hiệu đầu vào từ cảm biến, công tắc và tín hiệu đầu ra tới thiết bị chấp hành.
• Module Nguồn: Cung cấp nguồn điện ổn định cho toàn bộ PLC và các module liên quan.
• Module Truyền thông: Cho phép PLC kết nối với HMI, SCADA, máy tính hoặc các PLC khác.

Thiết bị đóng cắt và bảo vệ:

• Aptomat (MCB, MCCB): Bảo vệ quá tải và ngắn mạch.
• Cầu chì: Bảo vệ quá dòng.
• Rơle nhiệt: Bảo vệ động cơ khỏi quá tải nhiệt.
• Chống sét lan truyền: Bảo vệ hệ thống khỏi xung điện áp cao.

Thiết bị điều khiển và hiển thị:

• Nút nhấn, công tắc chọn: Dùng để người vận hành điều khiển trực tiếp.
• Đèn báo: Hiển thị trạng thái hoạt động của hệ thống (chạy, dừng, lỗi…).
• Màn hình HMI (Human Machine Interface): Giao diện đồ họa giúp người vận hành tương tác trực quan, xem thông số và nhận cảnh báo.

Thiết bị phụ trợ khác:

• Bộ nguồn: Chuyển đổi điện áp cung cấp cho các thiết bị điều khiển.
• Terminal (Cầu đấu): Điểm nối dây an toàn và gọn gàng.
• Máng cáp, dây dẫn, ống luồn dây: Đảm bảo đi dây gọn gàng, an toàn, dễ bảo trì.
• Quạt làm mát, lọc bụi: Giúp duy trì nhiệt độ ổn định bên trong tủ, bảo vệ thiết bị.

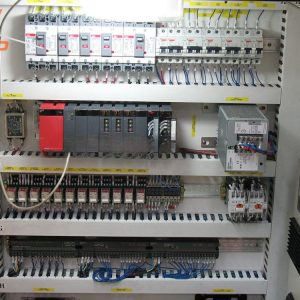

Nguyên lý hoạt động của Tủ Điện PLC

Tủ điện PLC hoạt động dựa trên nguyên lý quét vòng lặp (Scan Cycle) liên tục:

1. Đọc tín hiệu đầu vào (Input Scan): PLC đọc tất cả các trạng thái của tín hiệu đầu vào từ các cảm biến, công tắc, nút nhấn.
2. Thực thi chương trình (Program Execution): Dựa trên trạng thái đầu vào đã đọc, CPU thực hiện chương trình logic đã được lập trình sẵn (viết bằng Ladder Logic, Function Block Diagram, Structured Text…).
3. Cập nhật tín hiệu đầu ra (Output Update): Sau khi xử lý chương trình, PLC sẽ cập nhật trạng thái của các tín hiệu đầu ra, điều khiển các thiết bị chấp hành như động cơ, van, rơle, đèn báo, v.v.

Quá trình này diễn ra liên tục, với tốc độ rất nhanh (vài mili giây), giúp tủ điều khiển PLC phản ứng tức thời với các thay đổi trong quy trình, đảm bảo hệ thống vận hành mượt mà và chính xác.

Lợi ích khi sử dụng Tủ Điện Điều Khiển PLC trong sản xuất

Việc triển khai tủ điện điều khiển PLC mang lại nhiều lợi ích chiến lược cho doanh nghiệp:

• Tăng hiệu suất và năng suất: Tự động hóa giúp giảm thời gian chu kỳ sản xuất, loại bỏ lỗi do con người, từ đó tăng sản lượng và hiệu quả hoạt động.
• Độ chính xác và tin cậy cao: PLC hoạt động ổn định 24/7, duy trì độ chính xác cao trong mọi thao tác, giảm thiểu sai sót và phế phẩm.
• Linh hoạt và dễ dàng mở rộng/nâng cấp: Khi có nhu cầu thay đổi quy trình hoặc mở rộng hệ thống, việc điều chỉnh chương trình PLC đơn giản hơn nhiều so với hệ thống rơle phức tạp.
• Tiết kiệm chi phí vận hành: Giảm đáng kể chi phí nhân công trực tiếp, chi phí năng lượng do vận hành tối ưu, và chi phí bảo trì do hệ thống ổn định.
• An toàn vận hành được nâng cao: PLC có thể tích hợp các chức năng an toàn, cảnh báo sự cố, tự động dừng khẩn cấp, bảo vệ cả thiết bị và người vận hành.
• Khả năng giám sát và thu thập dữ liệu: Dễ dàng tích hợp với hệ thống SCADA (Supervisory Control and Data Acquisition) hoặc MES (Manufacturing Execution System) để giám sát, thu thập dữ liệu sản xuất, phân tích và đưa ra quyết định cải tiến.

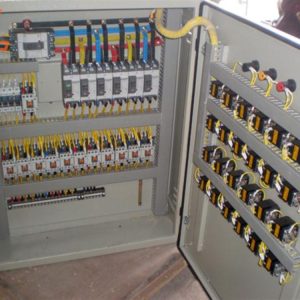

Ứng dụng của Tủ Điện Điều Khiển PLC trong các ngành công nghiệp

Tủ điện PLC được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp nhờ tính linh hoạt và hiệu quả:

• Ngành sản xuất và chế biến: Điều khiển dây chuyền lắp ráp ô tô, máy đóng gói bao bì, hệ thống băng tải, máy trộn, máy cắt CNC.
• Ngành hóa chất và dầu khí: Điều khiển bơm, van, hệ thống kiểm soát nhiệt độ, áp suất trong các nhà máy lọc dầu, hóa chất.
• Ngành xử lý nước và môi trường: Tự động hóa trạm bơm cấp thoát nước, hệ thống xử lý nước thải, kiểm soát chất lượng nước.
• Ngành năng lượng: Điều khiển hệ thống điện lưới, trạm biến áp, nhà máy điện mặt trời, điện gió.
• Ngành thực phẩm và đồ uống: Dây chuyền chiết rót, đóng chai tự động, hệ thống CIP (Clean In Place) vệ sinh tự động.
• Hệ thống HVAC: Điều khiển hệ thống sưởi, thông gió, điều hòa không khí trong các tòa nhà lớn và khu công nghiệp.
• Robot công nghiệp và máy công cụ: Điều khiển chuyển động chính xác của robot và các máy gia công tự động.

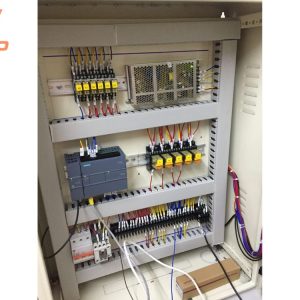

Quy trình sản xuất và lắp đặt Tủ Điện Điều Khiển PLC tại FUCO

Để tạo ra một tủ điện điều khiển PLC chất lượng cao, quy trình sản xuất và lắp đặt cần tuân thủ các tiêu chuẩn nghiêm ngặt:

Bước 1: Tư vấn và Thiết kế Chi tiết

Kỹ sư khảo sát thực tế, thu thập yêu cầu khách hàng. Sau đó, họ sử dụng phần mềm chuyên dụng như EPLAN hoặc AutoCAD Electrical để thiết kế sơ đồ nguyên lý, đấu nối và bố trí thiết bị trong tủ. Việc lựa chọn PLC và khí cụ điện phù hợp công suất, chức năng, và ngân sách cũng được thực hiện ở bước này.

Bước 2: Gia công Vỏ tủ

Vỏ tủ được cắt, hàn, chấn từ các tấm kim loại theo đúng kích thước và thiết kế. Bề mặt được xử lý và sơn tĩnh điện để tăng độ bền, thẩm mỹ. Cuối cùng, các lỗ kỹ thuật cho thiết bị, cửa tủ và thông gió sẽ được khoan cắt chính xác theo bản vẽ.

Bước 3: Lắp đặt Thiết bị và Đấu nối Dây

Các thiết bị điện được gắn cố định vào vỏ tủ và tấm lắp. Sau đó, dây dẫn được đấu nối giữa các thiết bị, đảm bảo tuân thủ tiêu chuẩn màu sắc, đánh số và sự gọn gàng, an toàn.

Bước 4: Lập trình PLC và HMI

Kỹ sư lập trình viên sẽ viết chương trình điều khiển cho PLC dựa trên logic vận hành của hệ thống. Đồng thời, giao diện trên màn hình HMI được thiết kế trực quan, dễ sử dụng. Chương trình được mô phỏng và kiểm tra kỹ lưỡng để phát hiện lỗi trước khi nạp vào tủ PLC.

Bước 5: Kiểm tra và Thử nghiệm (FAT/SAT)

• FAT (Factory Acceptance Test): Tủ điện được kiểm tra toàn bộ tại nhà máy sản xuất, bao gồm chất lượng đấu nối, độ bền cách điện và chức năng của từng bộ phận cũng như toàn bộ hệ thống.
• SAT (Site Acceptance Test): Sau đó, tủ được kiểm tra và vận hành thử nghiệm tại công trường hoặc nhà máy của khách hàng, đảm bảo hoạt động ổn định và chính xác trong môi trường thực tế.

Bước 6: Vận chuyển và Bàn giao

Tủ điện điều khiển PLC được đóng gói cẩn thận và vận chuyển đến địa điểm lắp đặt. Kỹ sư sẽ hướng dẫn vận hành và bàn giao đầy đủ tài liệu kỹ thuật cho khách hàng.

Bước 7: Bảo hành và Hỗ trợ Kỹ thuật

Đơn vị cung cấp sẽ có chính sách bảo hành, bảo trì định kỳ và hỗ trợ kỹ thuật kịp thời khi có bất kỳ sự cố nào phát sinh.

FUCO – Giải pháp Tủ Điện Điều Khiển PLC chuyên nghiệp

FUCO là đối tác hàng đầu của bạn về tủ điện điều khiển PLC tại Việt Nam. Chúng tôi cung cấp dịch vụ trọn gói từ tư vấn, thiết kế, đến lắp đặt tủ PLC theo yêu cầu riêng của bạn.

Với đội ngũ kỹ sư giàu kinh nghiệm và thiết bị chính hãng, FUCO cam kết mang đến hệ thống điều khiển tối ưu, vận hành ổn định và dễ dàng mở rộng. Gọi ngay 0984 700 355 để được tư vấn và báo giá nhanh chóng!

FUCO E&C nhận sản xuất và lắp đặt tủ điện điều khiển PLC theo yêu cầu, đảm bảo đúng kỹ thuật – an toàn – tiết kiệm chi phí.
