Phụ kiện lắp đặt tủ điện là phần không thể thiếu để hệ thống hoạt động ổn định và an toàn. Chọn sai phụ kiện có thể gây chập cháy, hỏng thiết bị. Bài viết này cung cấp danh sách đầy đủ phụ kiện cần dùng, cách chọn đúng kỹ thuật và lưu ý quan trọng khi thi công. Giúp bạn tiết kiệm thời gian, đảm bảo hiệu quả và tránh rủi ro khi lắp đặt tủ điện.

Tại sao cần chọn đúng phụ kiện khi lắp đặt tủ điện?

Việc chọn đúng phụ kiện khi lắp đặt tủ điện là yếu tố then chốt để đảm bảo hệ thống vận hành an toàn, hiệu quả và bền vững. Dưới đây là phân tích tầm quan trọng của việc này:

1. Đảm bảo an toàn điện

Phụ kiện chất lượng cao (CB, MCB, MCCB, dây dẫn đạt chuẩn) giúp ngăn chặn rủi ro rò rỉ điện, quá tải hoặc ngắn mạch.

Các thiết bị bảo vệ như rơ-le, cầu chì phù hợp giảm thiểu nguy cơ điện giật, đảm bảo an toàn cho người vận hành và thiết bị.

2. Tối ưu hiệu suất hoạt động

Phụ kiện phù hợp (đúng thông số kỹ thuật, công suất) đảm bảo tủ điện hoạt động ổn định, không bị gián đoạn.

Sử dụng thanh cái, đầu nối chất lượng giúp truyền tải điện năng hiệu quả, giảm tổn hao năng lượng.

3. Tuân thủ tiêu chuẩn kỹ thuật

Phụ kiện đạt chuẩn (IEC, TCVN) đảm bảo tủ điện đáp ứng yêu cầu kỹ thuật và quy định pháp luật.

Việc này giúp hệ thống vượt qua các cuộc kiểm tra chất lượng và tránh vi phạm quy chuẩn an toàn.

4. Tránh hỏng hóc, chập cháy

Phụ kiện kém chất lượng dễ dẫn đến quá nhiệt, chập điện, gây hỏng thiết bị hoặc cháy nổ.

Lựa chọn vật liệu cách điện tốt, chống ăn mòn giúp kéo dài tuổi thọ tủ điện, giảm chi phí bảo trì.

Phụ kiện lắp đặt tủ điện: Phân loại đầy đủ

Dưới đây là phân loại phụ kiện lắp đặt tủ điện, chia thành các nhóm chính để dễ hình dung và chọn mua, đảm bảo đáp ứng nhu cầu kỹ thuật và an toàn.

Nhóm thiết bị điều khiển – bảo vệ

• Aptomat (CB): Ngắt mạch tự động, bảo vệ hệ thống điện khỏi ngắn mạch, quá tải. Có loại 1 pha, 3 pha.
• Khởi động từ: Điều khiển động cơ, đóng cắt mạch an toàn, thường dùng trong công nghiệp.

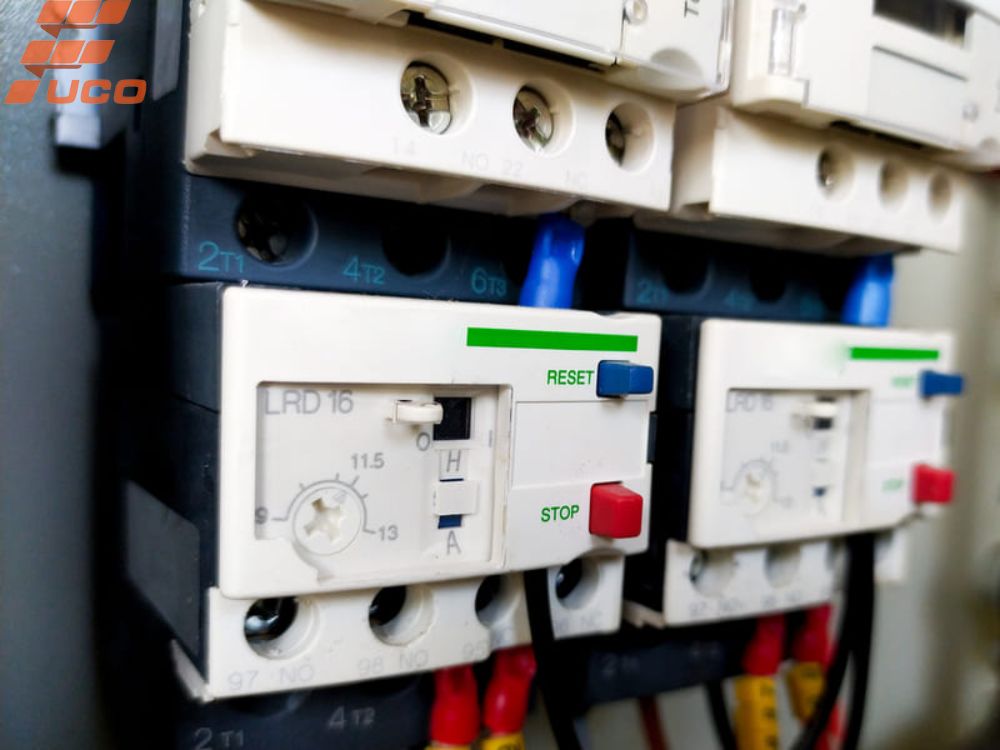

• Rơ le nhiệt, rơ le bảo vệ: Bảo vệ quá tải, mất pha, đảm bảo an toàn cho thiết bị.

• Máy cắt không khí (ACB): Ngắt mạch công suất lớn, dùng trong hệ thống điện công nghiệp.
• Cầu dao tự động dạng khối: Bảo vệ mạch điện, dễ lắp đặt, phù hợp tủ điện nhỏ gọn.
• Khởi động mềm: Giảm dòng khởi động động cơ, tăng tuổi thọ thiết bị.
• Biến tần: Điều chỉnh tốc độ động cơ, tiết kiệm năng lượng, tối ưu hóa vận hành.

Nhóm hiển thị – thao tác

• Đèn báo pha: Hiển thị trạng thái hoạt động của pha điện, đảm bảo dễ quan sát.

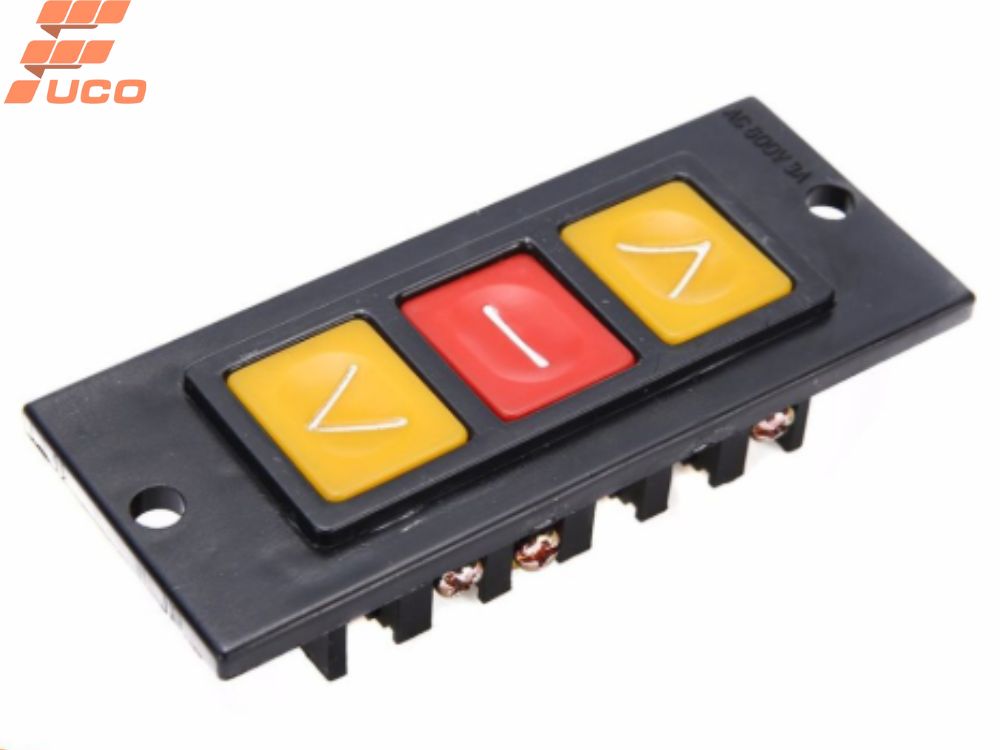

• Nút nhấn tủ điện: Điều khiển bật/tắt, thao tác nhanh, an toàn.

• Công tắc: Chuyển mạch, điều khiển dòng điện, đa dạng loại như xoay, gạt.
• Màn hình HMI: Giao diện người-máy, hiển thị và điều khiển thông số hệ thống (nếu có).

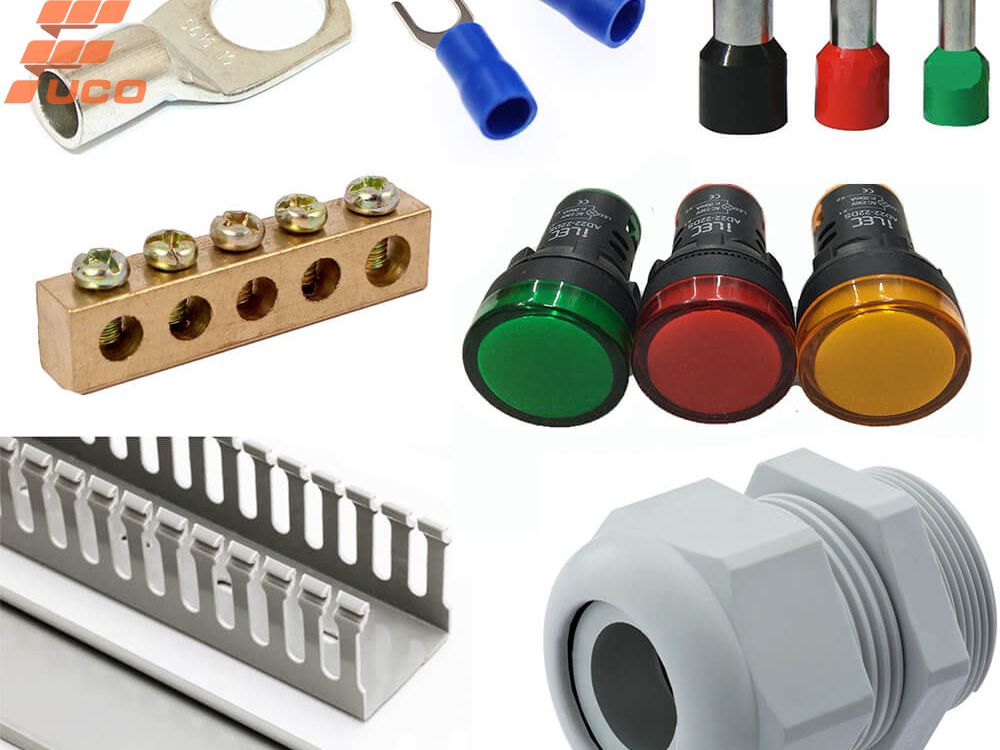

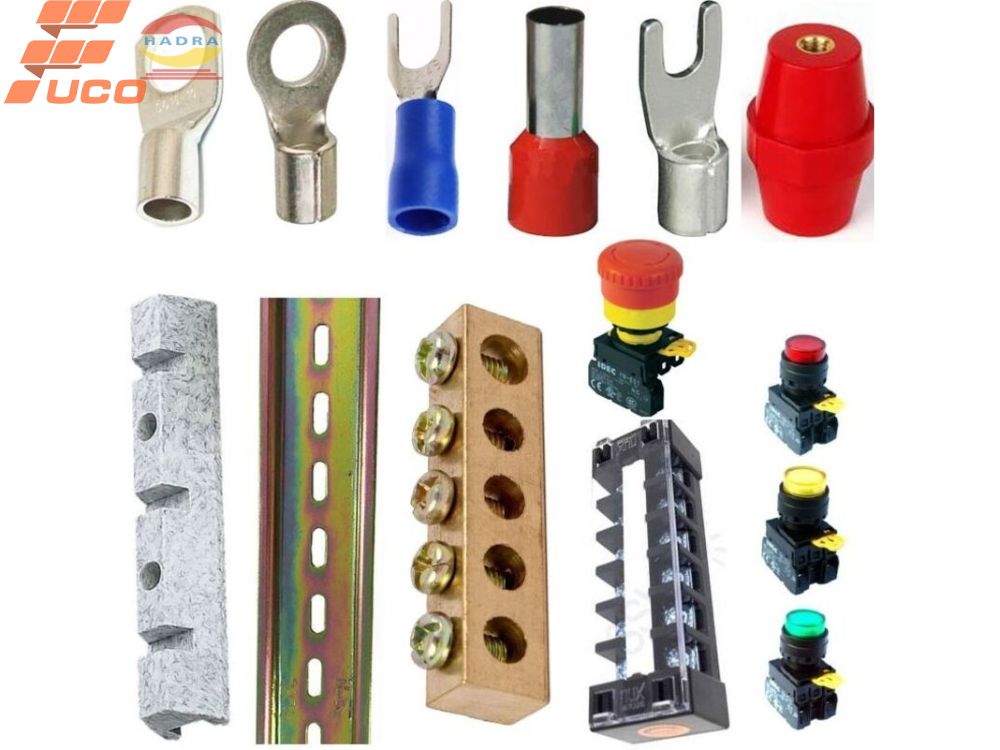

Nhóm phụ kiện kết nối – lắp đặt đi dây

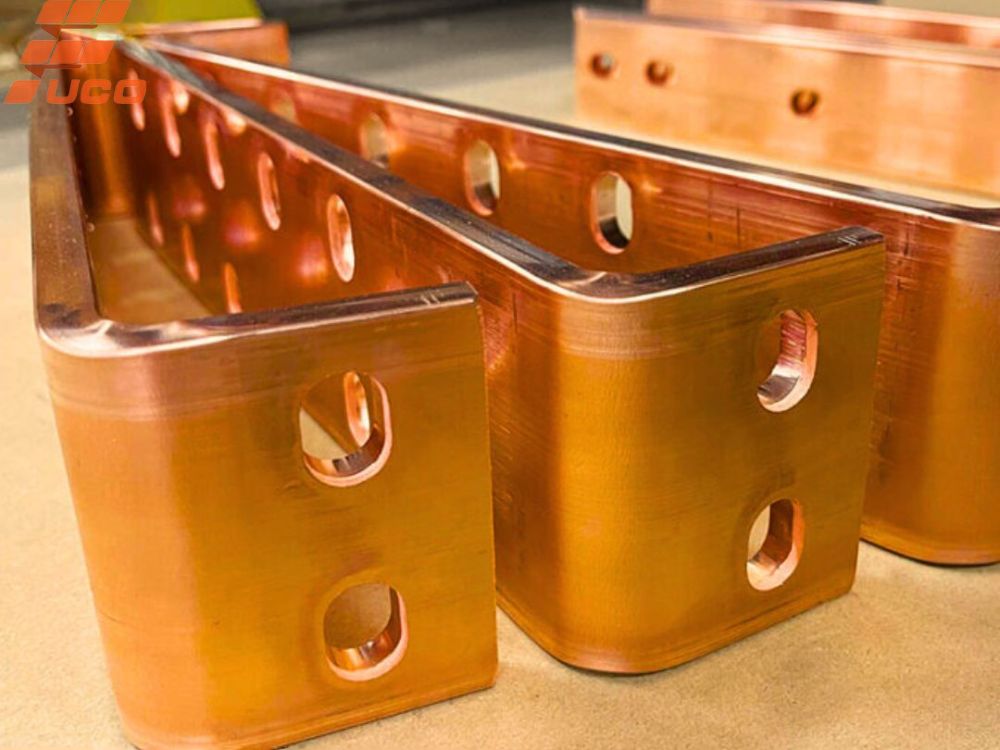

• Thanh cái đồng (busbar): Dẫn điện, kết nối các thiết bị trong tủ, chịu tải cao.

• Cầu đấu dây điện: Kết nối dây điện an toàn, dễ tháo lắp.
• Đầu cos điện: Nối dây chắc chắn, đảm bảo tiếp xúc tốt, giảm thất thoát điện.
• Dây rút, ống gen co nhiệt: Sắp xếp, bảo vệ dây điện, tăng độ bền.
• Ốc siết cáp, máng đi dây: Cố định, dẫn hướng dây điện, đảm bảo gọn gàng.
• Đánh dấu dây điện: Nhận diện dây, hỗ trợ lắp đặt và bảo trì.

Nhóm phụ kiện phụ trợ – an toàn

• Khóa Loto tủ điện: Đảm bảo an toàn khi bảo trì, ngăn thao tác trái phép.
• Quạt gió – thông gió tủ: Làm mát, duy trì nhiệt độ ổn định trong tủ.
• Gioăng cao su chống bụi, nước: Bảo vệ tủ khỏi môi trường, đạt chuẩn IP.

• Phụ kiện đất sét bịt lỗ: Che kín lỗ khoan, ngăn bụi, côn trùng xâm nhập.
• Ốc vít, bản lề, tay nắm, khóa cửa: Hoàn thiện tủ, đảm bảo độ bền và thẩm mỹ.

> Xem thêm: Công ty sản xuất tủ bảng điện uy tín hàng đầu – FUCO E&C

Những lưu ý kỹ thuật khi chọn mua phụ kiện tủ điện

Phù hợp với điện áp và dòng điện tải

Chọn phụ kiện tủ điện phải tương thích với điện áp và dòng điện tải của hệ thống. Xác định chính xác thông số kỹ thuật như điện áp định mức (220V, 380V) và dòng điện tối đa. Sử dụng thiết bị không phù hợp có thể gây quá tải, chập điện hoặc hỏng hóc.

Kiểm tra kỹ thông số từ nhà sản xuất trước khi mua.

Đảm bảo chuẩn IP – tiêu chuẩn cách điện

Tiêu chuẩn IP (Ingress Protection) xác định khả năng chống bụi và nước của phụ kiện. Chọn mức IP phù hợp với môi trường sử dụng,

Ví dụ: IP54 cho môi trường ngoài trời, IP20 cho trong nhà. Đảm bảo cách điện tốt để tránh rò rỉ điện, đảm bảo an toàn và tuổi thọ thiết bị.

Chọn đúng kích thước, chủng loại đầu nối

Kích thước và loại đầu nối phải tương thích với tủ điện và dây dẫn. Sử dụng đầu nối sai kích thước hoặc chất liệu có thể gây lỏng lẻo, tăng điện trở, dẫn đến nóng chảy hoặc hỏng hóc.

Ưu tiên đầu nối chất lượng cao, đáp ứng tiêu chuẩn kỹ thuật như IEC hoặc TCVN.

Ưu tiên hàng chính hãng, rõ nguồn gốc

Chọn phụ kiện từ các thương hiệu uy tín, có chứng nhận nguồn gốc (CO) và chất lượng (CQ). Hàng chính hãng đảm bảo độ bền, an toàn và hiệu suất vận hành.

Tránh mua sản phẩm trôi nổi, không rõ xuất xứ để giảm thiểu rủi ro hỏng hóc hoặc tai nạn điện.

Một số lưu ý khác

• Kiểm tra khả năng chịu nhiệt và môi trường vận hành của phụ kiện.
• Đảm bảo phụ kiện dễ lắp đặt, bảo trì, phù hợp với thiết kế tủ điện.
• Tham khảo ý kiến chuyên gia hoặc kỹ thuật viên khi cần thiết.

Việc chọn phụ kiện tủ điện đúng kỹ thuật không chỉ đảm bảo an toàn mà còn tối ưu hiệu suất hệ thống điện.

Kinh Nghiệm Thực Tế Khi Thi Công Tủ Điện

Checklist Phụ Kiện Trước Khi Thi Công

• Vỏ tủ điện: Kiểm tra kích thước, chất liệu (thép sơn tĩnh điện, inox), cấp bảo vệ IP.
• Thanh cái (Busbar): Đảm bảo kích thước, chất liệu đồng hoặc nhôm, khả năng chịu tải.
• Thiết bị đóng cắt: MCCB, MCB, contactor, relay, chọn đúng thông số kỹ thuật.
• Dây dẫn: Loại dây phù hợp (Cu/PVC, Cu/XLPE), tiết diện đủ tải, màu sắc theo tiêu chuẩn.
• Đầu cốt, thanh đấu nối: Đủ số lượng, kích cỡ phù hợp, chất lượng cao.
• Phụ kiện khác: Đèn báo, quạt tản nhiệt, ống gen, băng keo cách điện, nhãn đánh dấu.
• Dụng cụ: Kìm cắt, tuốc nơ vít, đồng hồ đo, máy khoan, đảm bảo đầy đủ và an toàn.
• Tài liệu kỹ thuật: Sơ đồ đấu nối, bản vẽ thiết kế, tiêu chuẩn TCVN/IEC.

Lưu ý: Kiểm tra kỹ số lượng, chất lượng phụ kiện trước khi thi công để tránh gián đoạn.

Cách Bố Trí Gọn Dây, Lắp Đặt Thiết Bị Đúng Kỹ Thuật

Lập kế hoạch bố trí: Sắp xếp thiết bị theo sơ đồ, ưu tiên thiết bị lớn (MCCB, biến tần) ở vị trí dễ thao tác.

Sử dụng máng cáp: Dẫn dây gọn gàng, phân loại dây tín hiệu và dây nguồn riêng biệt.

Đánh dấu dây: Sử dụng nhãn đánh dấu rõ ràng, ghi chú số thứ tự hoặc chức năng.

Lắp đặt thiết bị:

• Gắn thiết bị trên thanh ray DIN, siết chặt vít cố định.
• Đấu nối đúng cực (L, N, PE), tuân thủ sơ đồ kỹ thuật.
• Đảm bảo khoảng cách an toàn giữa các thiết bị để tránh chập điện.

Quản lý dây: Buộc dây bằng dây đai nhựa, giữ dây thẳng, không để dây chồng chéo.

Kiểm tra cách điện: Sử dụng đồng hồ đo Megger để kiểm tra trước khi cấp nguồn.

Lưu ý: Tuân thủ tiêu chuẩn TCVN 7447-5-51:2010 về lắp đặt hệ thống điện.

Một Số Lỗi Thường Gặp Và Cách Khắc Phục

Lỗi đấu nối sai:

• Nguyên nhân: Nhầm lẫn cực hoặc sơ đồ đấu nối.
• Khắc phục: Kiểm tra lại sơ đồ, sử dụng nhãn đánh dấu, đo kiểm trước khi cấp nguồn.

Quá tải thanh cái:

• Nguyên nhân: Chọn thanh cái không đủ khả năng chịu tải.
• Khắc phục: Tính toán dòng điện định mức, thay thanh cái phù hợp.

Dây lỏng hoặc tiếp xúc kém:

• Nguyên nhân: Siết không đủ lực hoặc đầu cốt kém chất lượng.
• Khắc phục: Sử dụng đầu cốt đạt chuẩn, siết chặt bằng tuốc nơ vít lực.

Tủ điện quá nhiệt:

• Nguyên nhân: Thiếu quạt tản nhiệt hoặc bố trí thiết bị không hợp lý.
• Khắc phục: Lắp quạt tản nhiệt, đảm bảo thông thoáng, kiểm tra định kỳ.

Chập điện do cách điện kém:

• Nguyên nhân: Dây hoặc thiết bị không đạt tiêu chuẩn cách điện.
• Khắc phục: Kiểm tra cách điện bằng Megger, thay thế dây/thiết bị lỗi.

Lưu ý: Luôn tuân thủ an toàn điện, ngắt nguồn trước khi sửa chữa.

Gợi ý địa chỉ mua phụ kiện tủ điện uy tín

Tiêu Chí Chọn Đơn Vị Cung Cấp Phụ Kiện Tủ Điện

• Chính hãng: Sản phẩm có nguồn gốc rõ ràng, đạt tiêu chuẩn TCVN/IEC, kèm chứng nhận CO, CQ.
• Hỗ trợ kỹ thuật: Cung cấp tư vấn chuyên sâu, hỗ trợ lắp đặt, xử lý sự cố nhanh chóng.
• Giao hàng nhanh: Đảm bảo giao hàng đúng tiến độ, hỗ trợ toàn quốc, đặc biệt tại Hà Nội, TP.HCM.
• Giá cả cạnh tranh: Minh bạch giá, chiết khấu cao cho đơn hàng lớn.
• Bảo hành uy tín: Chính sách bảo hành rõ ràng, thời gian bảo hành từ 12-24 tháng.

FUCO E&C là một trong những nhà cung cấp tủ điện uy tín trên thị trường, chuyên phân phối phụ kiện tủ điện công nghiệp chính hãng như Schneider, LS, ABB… Đơn vị cam kết tư vấn kỹ thuật miễn phí, giao hàng toàn quốc, và có sẵn số lượng lớn phụ kiện tiêu chuẩn phục vụ thi công lắp đặt nhanh chóng.

Câu hỏi thường gặp về phụ kiện lắp đặt tủ điện

1. Có thể thay thế Aptomat bằng cầu dao thường không?
   Không nên. Aptomat có chức năng bảo vệ quá tải, ngắn mạch, trong khi cầu dao chỉ có tác dụng đóng/ngắt thủ công, không đảm bảo an toàn.
2. Chọn dây dẫn và đầu cos thế nào cho tủ điện 3 pha?
   Nên chọn dây có tiết diện phù hợp dòng tải (theo bảng tra kỹ thuật). Đầu cos cần đồng bộ kích thước với dây và thiết bị đấu nối.
3. Nên chọn đèn báo loại LED hay sợi đốt?
   Nên chọn đèn LED vì tiêu thụ điện thấp, tuổi thọ cao, độ sáng ổn định và phù hợp môi trường công nghiệp.
4. Có cần dùng ống gen co nhiệt khi đi dây trong tủ điện không?
   Có. Ống gen co nhiệt giúp cách điện, chống ẩm và bảo vệ mối nối khỏi tác động cơ học.
5. Tại sao nên dùng cầu đấu thay vì nối dây trực tiếp?
   Cầu đấu giúp mạch điện gọn gàng, dễ kiểm tra, bảo trì và thay thế thiết bị khi cần thiết.

Kết luận

Việc lựa chọn đúng và đầy đủ phụ kiện lắp đặt tủ điện không chỉ giúp hệ thống vận hành hiệu quả mà còn đảm bảo an toàn lâu dài. Hy vọng những thông tin trên sẽ giúp bạn dễ dàng hơn trong quá trình chuẩn bị và thi công.

Nếu bạn cần tư vấn chi tiết hoặc báo giá nhanh các loại phụ kiện chính hãng, đừng ngần ngại liên hệ ngay với FUCO E&C để được hỗ trợ tận tâm và nhanh chóng.
