Tụ điện là một trong những linh kiện điện tử cơ bản và xuất hiện trong hầu hết mọi thiết bị, từ chiếc điện thoại bạn đang dùng đến các hệ thống điện công nghiệp khổng lồ. Thế giới của tụ điện vô cùng đa dạng, và việc hiểu rõ cách chúng được phân loại là chìa khóa để lựa chọn đúng linh kiện cho từng ứng dụng cụ thể. Bài viết này sẽ hệ thống lại các cách phân loại tụ điện phổ biến và dễ hiểu nhất.
Tổng Quan Nhanh về Tụ Điện
Trước khi phân loại, hãy cùng nhắc lại nhanh một vài khái niệm cốt lõi:
- Định nghĩa: Tụ điện là linh kiện điện tử thụ động có khả năng tích trữ năng lượng dưới dạng điện trường.
- Ký hiệu: Tụ điện được ký hiệu bằng chữ C (viết tắt của Capacitor).
- Đại lượng đặc trưng: Khả năng tích trữ năng lượng của tụ được đo bằng Điện dung (Capacitance), có đơn vị là Farad (F).
- Đơn vị thường dùng: 1 Farad là một giá trị rất lớn, nên trong thực tế người ta thường dùng các đơn vị nhỏ hơn:
- 1 Microfarad (µF) = 10⁻⁶ Farad (một phần triệu Fara)
- 1 Nanofarad (nF) = 10⁻⁹ Farad (một phần tỷ Fara)
- 1 Picofarad (pF) = 10⁻¹² Farad (một phần nghìn tỷ Fara)

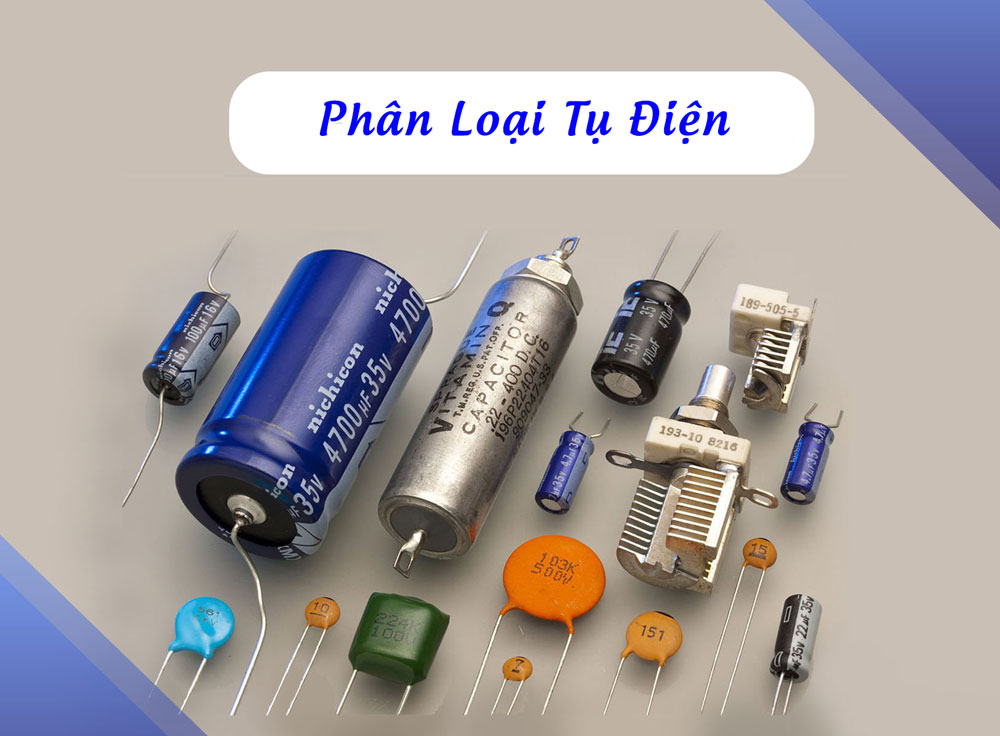

Các Cách Phân Loại Tụ Điện Chính
Có nhiều cách để phân loại tụ điện, nhưng có hai phương pháp chính và quan trọng nhất mà bạn cần nắm vững: phân loại theo tính phân cực và phân loại theo vật liệu điện môi.
1. Phân Loại Theo Tính Phân Cực (Polarity)
Đây là cách phân loại dựa trên đặc tính điện học, quyết định cách mắc tụ điện vào mạch.
Tụ điện phân cực (Polarized Capacitors)
- Đặc điểm: Là loại tụ có hai đầu cực được quy định rõ ràng là cực dương (+) và cực âm (-). Khi lắp đặt, bắt buộc phải nối đúng cực của tụ với đúng cực của nguồn điện.
- Ưu điểm: Có thể đạt được điện dung rất lớn trong một kích thước nhỏ gọn.
- Ứng dụng: Thường được sử dụng trong các mạch lọc nguồn điện một chiều (DC), các mạch cần điện dung lớn ở tần số thấp.
- Các loại phổ biến: Tụ Hóa (Electrolytic Capacitor), Tụ Tantalum.
Tụ điện không phân cực (Non-Polarized Capacitors)
- Đặc điểm: Là loại tụ không quy định cực tính, bạn có thể lắp đặt vào mạch theo bất kỳ chiều nào.
- Ưu điểm: Hoạt động tốt trong các mạch điện xoay chiều (AC), ổn định ở tần số cao.
- Ứng dụng: Thường được dùng trong các mạch lọc nhiễu tần số cao, mạch dao động, mạch truyền tín hiệu…
- Các loại phổ biến: Tụ Gốm (Ceramic Capacitor), Tụ Film (Tụ giấy, tụ polyester…).
2. Phân Loại Theo Vật Liệu Điện Môi
Đây là cách phân loại dựa trên cấu tạo vật lý. Tên của tụ điện thường được đặt theo tên của lớp vật liệu cách điện (điện môi) nằm giữa hai bản cực.
Tụ Hóa (Electrolytic Capacitor)
Đây là loại tụ phân cực phổ biến nhất. Nó sử dụng một lớp oxit kim loại được tạo ra bằng phương pháp hóa học làm lớp điện môi. Tụ hóa có ưu điểm là điện dung rất lớn so với kích thước, nhưng thường có sai số lớn và chỉ dùng cho mạch DC hoặc lọc nguồn.
Tụ Gốm (Ceramic Capacitor)
Đây là loại tụ không phân cực phổ biến nhất. Nó sử dụng gốm làm vật liệu điện môi. Ưu điểm là kích thước nhỏ, giá thành rẻ, hoạt động tốt ở tần số cao. Nhược điểm là điện dung không lớn và kém ổn định khi nhiệt độ thay đổi.
Tụ Film (Film Capacitor)
Loại tụ này sử dụng một lớp màng nhựa mỏng (như Polyester, Polypropylene, Polystyrene…) làm điện môi. Đây là loại tụ không phân cực, có độ chính xác và ổn định cao, được ưa chuộng trong các ứng dụng về âm thanh và xử lý tín hiệu. Tụ giấy (Paper Capacitor) cũng là một dạng cũ của tụ film.
Tụ Tantalum
Đây là một dạng đặc biệt của tụ hóa, cũng là loại phân cực. Nó sử dụng Tantalum pentoxide làm lớp điện môi. Ưu điểm của tụ tantalum là có điện dung lớn, kích thước rất nhỏ, độ tin cậy cao và ổn định hơn tụ hóa nhôm. Tuy nhiên, nó khá nhạy cảm với việc lắp ngược cực hoặc quá áp.
Siêu Tụ Điện (Supercapacitor)
Đây là một công nghệ mới, là thiết bị lai giữa tụ điện và pin. Siêu tụ điện có điện dung cực kỳ lớn (có thể lên đến hàng nghìn Farad), cho phép nó lưu trữ một lượng năng lượng đáng kể và sạc/xả nhanh hơn pin rất nhiều.
Lời Kết
Thế giới tụ điện vô cùng phong phú, mỗi loại đều có những ưu và nhược điểm riêng, phù hợp với những ứng dụng khác nhau. Việc hiểu rõ các cách phân loại trên sẽ giúp các kỹ sư, kỹ thuật viên và những người yêu thích điện tử có thể lựa chọn đúng linh kiện cần thiết, từ đó xây dựng nên những mạch điện hoạt động hiệu quả và ổn định.
