Lắp đặt tủ điện điều khiển avatar


Tủ điện điều khiển
là một thành phần không thể thiếu trong các hệ thống điện công nghiệp và dân dụng, đóng vai trò quản lý, điều khiển và bảo vệ các thiết bị điện. Việc thiết kế và lắp đặt tủ điện điều khiển đúng kỹ thuật không chỉ đảm bảo an toàn mà còn tối ưu hóa hiệu suất vận hành. Bài viết này cung cấp thông tin chi tiết về tủ điện điều khiển, quy trình lắp đặt, dịch vụ chuyên nghiệp từ FUCO E&C và hướng dẫn vận hành, bảo trì để đảm bảo hệ thống hoạt động ổn định.

Mục Lục

Toggle
  • Tìm hiểu về tủ điện điều khiển
    • Chức năng chính
    • Phân loại tủ điện điều khiển
    • Ứng dụng thực tế
  • Quy trình lắp đặt tủ điện điều khiển
    • Bước 1: Chuẩn bị môi trường lắp đặt
    • Bước 2: Lắp đặt vỏ tủ và bố trí thiết bị
    • Bước 3: Đấu nối dây dẫn
    • Bước 4: Kiểm tra và vận hành thử
    • Bước 5: Hoàn thiện và bàn giao
  • Tiêu chuẩn và thông số kỹ thuật của tủ điện điều khiển
    • Tiêu chuẩn quốc tế và Việt Nam
    • Thông số kỹ thuật cần đáp ứng
    • Yêu cầu tùy chỉnh theo dự án
  • Dịch vụ lắp đặt tủ điện điều khiển của FUCO E&C
    • Quy trình làm việc chuyên nghiệp
    • Lợi ích khi chọn FUCO E&C
  • Vận hành và bảo trì tủ điện điều khiển
    • Các bước vận hành tủ điện
    • Lưu ý khi vận hành
    • Nội dung bảo trì
    • Chu kỳ bảo trì
  • Kết luận

Tìm hiểu về tủ điện điều khiển

Tủ điện điều khiển là thiết bị điện được thiết kế để chứa các linh kiện điều khiển và bảo vệ như bộ điều khiển lập trình (PLC), biến tần, khởi động từ (contactor), rơ le, aptomat, và các thiết bị đo lường (đồng hồ đo điện áp, dòng điện). Tủ này đóng vai trò trung tâm trong việc quản lý và điều khiển hệ thống điện, đảm bảo vận hành an toàn và hiệu quả.

Chức năng chính

  • Điều khiển hệ thống: Quản lý hoạt động của động cơ, máy bơm, hệ thống chiếu sáng, hoặc dây chuyền sản xuất.
  • Bảo vệ thiết bị: Ngăn ngừa sự cố như ngắn mạch, quá tải, hoặc quá áp thông qua các thiết bị bảo vệ như rơ le nhiệt, aptomat.
  • Tối ưu hóa vận hành: Tăng hiệu suất sử dụng điện, giảm tổn hao năng lượng, đặc biệt với các tủ tích hợp biến tần hoặc tủ bù công suất phản kháng.
  • Đảm bảo an toàn: Cách ly các bộ phận mang điện, giảm nguy cơ giật điện cho người vận hành.

Phân loại tủ điện điều khiển

Tủ điện điều khiển được phân loại dựa trên chức năng và ứng dụng:

  • Tủ MSB (Main Switch Board): Phân phối điện từ nguồn chính, thường dùng trong các công trình lớn như nhà máy, tòa nhà.
  • Tủ MCC (Motor Control Center): Điều khiển nhiều động cơ, phổ biến trong các nhà máy sản xuất.
  • Tủ ATS (Automatic Transfer Switch): Chuyển mạch tự động giữa nguồn điện lưới và nguồn dự phòng, đảm bảo cung cấp điện liên tục.
  • Tủ bù công suất phản kháng: Giảm tổn hao điện năng, tối ưu hóa hiệu suất hệ thống điện.

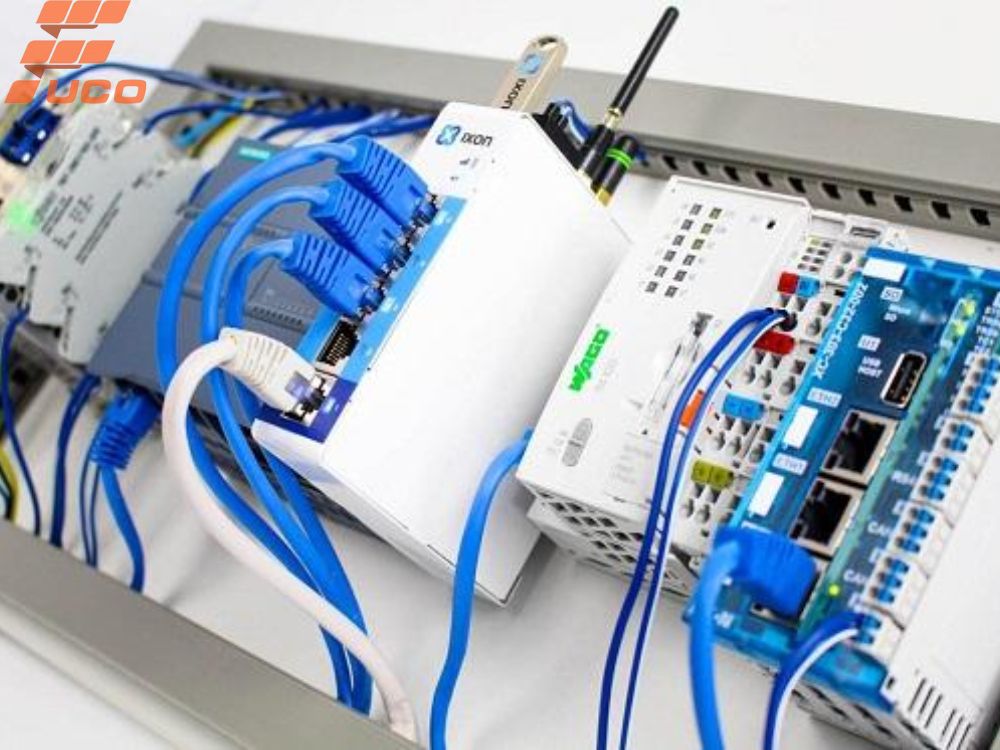

Lắp đặt tủ điện điều khiển
Phân loại tủ điện điều khiển

Ứng dụng thực tế

Tủ điện điều khiển được sử dụng rộng rãi trong:

  • Công nghiệp: Nhà máy sản xuất, khu công nghiệp, hệ thống bơm nước, dây chuyền tự động hóa.
  • Xây dựng: Tòa nhà, trung tâm thương mại, bệnh viện, đảm bảo cung cấp điện ổn định.
  • Nhà thông minh: Điều khiển hệ thống chiếu sáng, HVAC, hoặc các thiết bị thông minh.

Quy trình lắp đặt tủ điện điều khiển

Lắp đặt tủ điện điều khiển là một quá trình phức tạp, đòi hỏi kỹ thuật chuyên môn cao và tuân thủ các tiêu chuẩn an toàn. Dưới đây là các bước chi tiết để thực hiện lắp đặt đúng kỹ thuật:

Bước 1: Chuẩn bị môi trường lắp đặt

Đánh giá vị trí: Tủ điện cần được đặt ở nơi khô ráo, thoáng mát, tránh ẩm ướt, hóa chất ăn mòn, hoặc khu vực có nguy cơ cháy nổ. Vị trí phải dễ tiếp cận để vận hành và bảo trì.

Kiểm tra điều kiện môi trường: Đảm bảo nhiệt độ, độ ẩm, và thông gió phù hợp (thường sử dụng quạt thông gió hoặc lưới chống côn trùng để bảo vệ thiết bị).

Bước 2: Lắp đặt vỏ tủ và bố trí thiết bị

Gia công vỏ tủ: Vỏ tủ được chế tạo từ thép tấm dày 2-3 mm, sơn tĩnh điện đạt tiêu chuẩn IP43-IP55, đảm bảo chống bụi và nước. Các lỗ khoét cho đồng hồ, nút nhấn, hoặc dây cáp được gia công bằng máy CNC để đảm bảo độ chính xác.

Sắp xếp thiết bị:

  • Các thiết bị như đèn báo, đồng hồ đo đặt ở phía trên, ngang tầm mắt để dễ quan sát.
  • Các nút nhấn, công tắc đặt ở phía dưới, ngang ngực để dễ thao tác.
  • Aptomat tổng đặt ở góc trên bên trái, cầu đấu đặt dưới cùng để thuận tiện đấu nối.

Bước 3: Đấu nối dây dẫn

Nguyên tắc đấu nối:

  • Phân biệt pha bằng màu sắc (đỏ, vàng, xanh) và đánh dấu đầu dây để dễ nhận biết.
  • Mạch động lực và mạch điều khiển phải đi vuông góc, cách xa nhau để tránh nhiễu tín hiệu.
  • Sử dụng dây tín hiệu có vỏ bọc chống nhiễu cho các cảm biến hoặc PLC.

Kiểm tra đấu nối: Sử dụng đồng hồ vạn năng để kiểm tra kết nối, đảm bảo siết chặt các điểm nối và không có lỗi ngắn mạch.

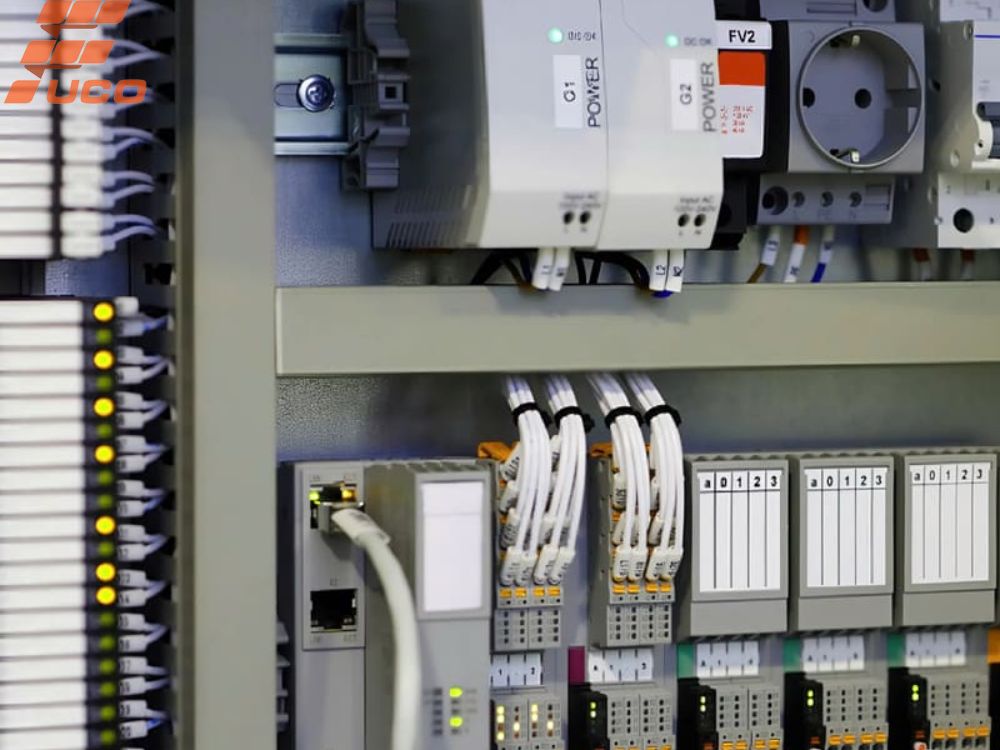

Lắp đặt tủ điện điều khiên
Hướng dẫn lắp đặt tủ điện điều khiên

Bước 4: Kiểm tra và vận hành thử

Kiểm tra không điện: Đo cách điện giữa các pha và giữa pha với tiếp địa, đảm bảo điện trở cách điện đạt tối thiểu 1000 ohms/V.

Cấp nguồn và chạy thử:

  • Cấp nguồn điện tổng, kiểm tra điện áp các pha.
  • Chạy thử không tải để phát hiện lỗi.
  • Cài đặt thông số cho rơ le thời gian, rơ le nhiệt, hoặc HMI (nếu có).

Chạy thử có tải: Kiểm tra hoạt động của tủ dưới điều kiện thực tế, đảm bảo không có hiện tượng quá nhiệt hoặc bất thường.

Bước 5: Hoàn thiện và bàn giao

Vệ sinh tủ: Loại bỏ bụi, mạt sắt, hoặc vật liệu thừa bằng máy hút bụi.

Gắn nhãn mác: Đánh dấu các điểm đấu nối, thiết bị để dễ dàng bảo trì.

Hướng dẫn sử dụng: Cung cấp tài liệu vận hành, bảo trì, và xử lý sự cố cho khách hàng.

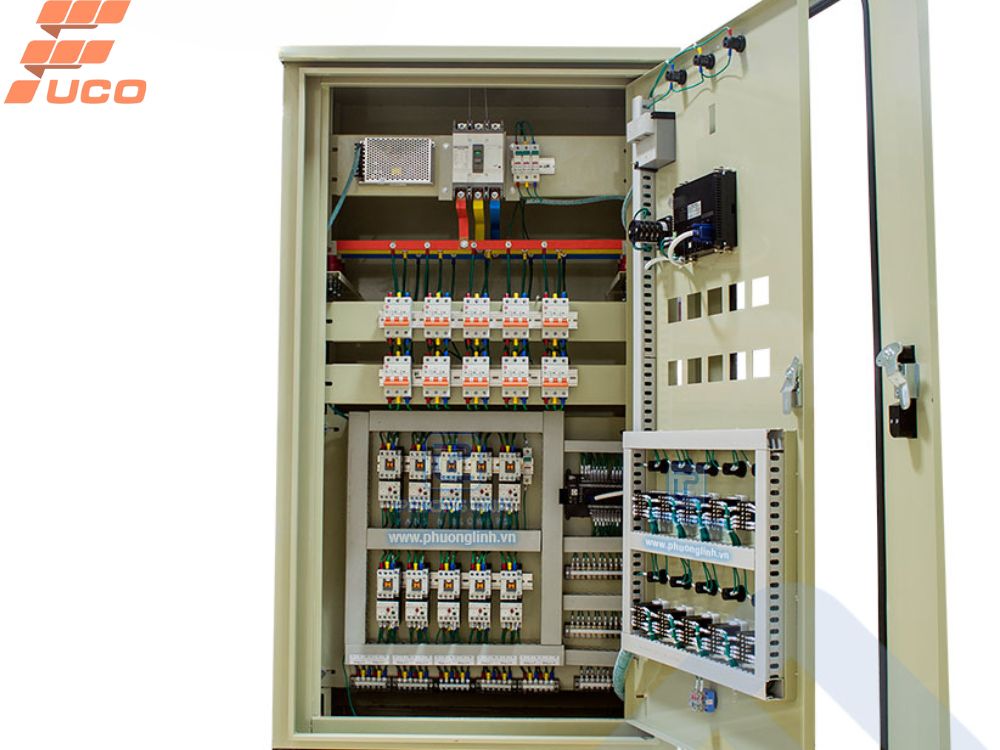

lắp đặt tủ điện điều khiển
Lắp đặt tủ điện điều khiển

Xem thêm:

Hướng dẫn cách lắp tủ điện âm tường an toàn, đúng kỹ thuật

Cách lắp tủ điện gia đình với 7 bước đơn giản dễ thực hiện

Tiêu chuẩn và thông số kỹ thuật của tủ điện điều khiển

Tiêu chuẩn quốc tế và Việt Nam

Lắp tủ điện điều khiển phải tuân thủ các tiêu chuẩn sau:

  • IEC 60439-1: Quy định về tủ điện đóng cắt và điều khiển hạ áp, đảm bảo cấu trúc cơ khí, cách điện, và khả năng chịu dòng ngắn mạch.
  • IEC 60529: Quy định cấp bảo vệ IP (ví dụ: IP54 chống bụi và nước bắn, IP65 chống bụi hoàn toàn và tia nước).
  • TCVN 7994-1:2009: Tiêu chuẩn Việt Nam về tủ điện hạ áp, quy định điều kiện lắp đặt trong nhà và ngoài trời.
  • TCVN 4255:2008: Quy định cấp bảo vệ bằng vỏ ngoài, đảm bảo an toàn trong các môi trường khắc nghiệt.

Thông số kỹ thuật cần đáp ứng

  • Điện áp định mức: 380/415V (3 pha) hoặc 220V (1 pha), tùy thuộc vào hệ thống.
  • Dòng điện định mức: Từ 100A đến 6300A, phù hợp với công suất phụ tải.
  • Cấp bảo vệ IP: Tùy thuộc vào môi trường (IP43 cho trong nhà, IP55/IP65 cho ngoài trời).
  • Vật liệu vỏ tủ: Thép tấm dày 2-3 mm, sơn tĩnh điện chống ăn mòn, đạt tiêu chuẩn chống cháy.
  • Khả năng chịu dòng ngắn mạch: Tủ phải chịu được dòng ngắn mạch trong thời gian ngắn mà không gây hư hỏng.

Yêu cầu tùy chỉnh theo dự án

  • Công suất và kích thước: Tùy chỉnh dựa trên số lượng phụ tải, không gian lắp đặt, và yêu cầu cụ thể của công trình.
  • Tích hợp công nghệ: Các tủ hiện đại có thể tích hợp PLC, HMI, hoặc IoT để điều khiển từ xa, phù hợp với xu hướng tự động hóa.
  • Môi trường vận hành: Tủ ngoài trời cần vật liệu chống ăn mòn, chống nước, và chịu nhiệt độ cao.

lắp đặt tủ điện điêu khiển
Tiêu chuẩn lắp đặt tủ điện điều khiển

Dịch vụ lắp đặt tủ điện điều khiển của FUCO E&C

FUCO E&C là một trong những đơn vị hàng đầu tại Việt Nam cung cấp dịch vụ thiết kế, sản xuất, và lắp đặt tủ điện điều khiển, đảm bảo chất lượng cao, tuân thủ tiêu chuẩn quốc tế và đáp ứng nhu cầu đa dạng của khách hàng.

Quy trình làm việc chuyên nghiệp

  • Khảo sát và tư vấn: FUCO E&C tiến hành khảo sát hiện trường, thu thập yêu cầu cụ thể của khách hàng về công suất, chức năng, và điều kiện môi trường.
  • Thiết kế bản vẽ: Sử dụng phần mềm chuyên dụng như EPLAN Electric P8 hoặc AutoCAD Electrical để vẽ sơ đồ nguyên lý và bố trí thiết bị, đảm bảo tối ưu hóa không gian và hiệu suất.
  • Sản xuất và lắp đặt: Gia công vỏ tủ bằng máy CNC, lắp ráp thiết bị theo bản vẽ, và thực hiện đấu nối đúng tiêu chuẩn kỹ thuật.
  • Kiểm tra và bàn giao: Kiểm tra toàn diện trước khi xuất xưởng, chạy thử tại hiện trường, và cung cấp tài liệu hướng dẫn chi tiết.
  • Bảo trì và hỗ trợ: Cung cấp dịch vụ bảo trì định kỳ và hỗ trợ kỹ thuật 24/7.

Lợi ích khi chọn FUCO E&C

  • Chất lượng đảm bảo: Tủ điện được sản xuất theo tiêu chuẩn IEC 60439-1, TCVN 7994-1:2009, đảm bảo độ bền và an toàn.
  • Giá cả cạnh tranh: FUCO E&C tối ưu hóa chi phí mà vẫn đảm bảo chất lượng, phù hợp với ngân sách của các doanh nghiệp vừa và nhỏ.
  • Dịch vụ hậu mãi: Hỗ trợ bảo trì định kỳ, sửa chữa nhanh chóng, và cung cấp linh kiện thay thế chính hãng.
  • Uy tín và kinh nghiệm: FUCO E&C đã hoàn thành nhiều dự án lớn, nhận được đánh giá cao từ các đối tác trong và ngoài nước.

Liên hệ FUCO E&C qua hotline hoặc website chính thức để nhận tư vấn và báo giá chi tiết cho dự án của bạn.

Vận hành và bảo trì tủ điện điều khiển

Các bước vận hành tủ điện

Kiểm tra trước khi khởi động: Đảm bảo tất cả thiết bị được kết nối đúng, kiểm tra nhãn mác và sơ đồ đấu nối.

Khởi động hệ thống:

  • Bật aptomat tổng, kiểm tra đèn báo và đồng hồ đo để xác nhận nguồn điện ổn định.
  • Cài đặt các thông số điều khiển (PLC, biến tần) theo yêu cầu vận hành.

Giám sát hoạt động: Theo dõi các thông số như dòng điện, điện áp, và nhiệt độ để phát hiện bất thường.

Xử lý sự cố: Ngắt nguồn ngay khi phát hiện lỗi như quá nhiệt, ngắn mạch, và liên hệ kỹ thuật viên để kiểm tra.

Lưu ý khi vận hành

  • An toàn điện: Luôn ngắt nguồn trước khi mở tủ hoặc thực hiện sửa chữa. Sử dụng thiết bị bảo hộ như găng tay cách điện.
  • Tránh quá tải: Không vận hành tủ vượt quá công suất định mức để tránh hư hỏng thiết bị.
  • Kiểm tra định kỳ: Theo dõi hoạt động của rơ le, biến tần, và các thiết bị bảo vệ để đảm bảo hiệu suất.

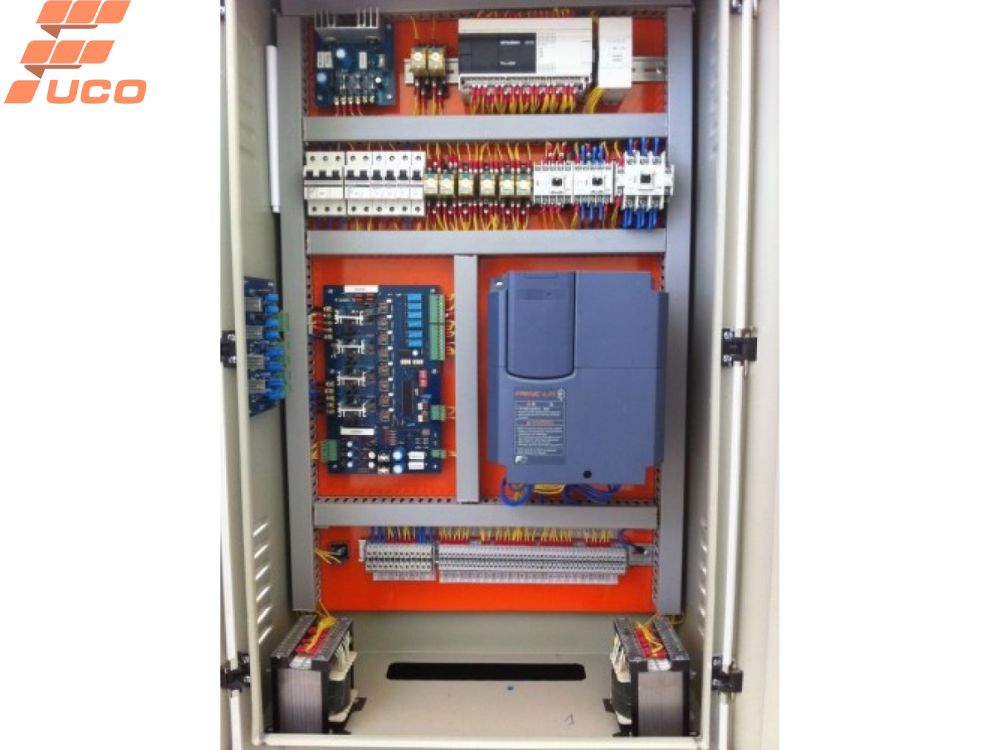

Lắp đặt tủ điện điều khiển
Vận hành sau khi lắp đặt tủ điện điều khiển

Nội dung bảo trì

  • Vệ sinh tủ: Loại bỏ bụi bẩn, mạt sắt bằng máy hút bụi, kiểm tra quạt thông gió và lưới chống côn trùng.
  • Kiểm tra linh kiện: Định kỳ kiểm tra aptomat, rơ le, và dây dẫn, thay thế nếu phát hiện hư hỏng.
  • Đo cách điện: Sử dụng đồng hồ đo cách điện để kiểm tra điện trở, đảm bảo an toàn.
  • Cập nhật phần mềm: Với các tủ tích hợp PLC hoặc HMI, cần kiểm tra và cập nhật firmware định kỳ.

Chu kỳ bảo trì

  • Hàng tháng: Vệ sinh bề mặt, kiểm tra đèn báo và đồng hồ đo.
  • Hàng quý: Kiểm tra kết nối dây dẫn, siết chặt các điểm nối, đo cách điện.
  • Hàng năm: Thay thế linh kiện có dấu hiệu xuống cấp, kiểm tra toàn diện hệ thống.

Kết luận

Tủ điện điều khiển là trái tim của hệ thống điện, đảm bảo vận hành an toàn, hiệu quả. Việc lắp đặt đúng kỹ thuật, tuân thủ tiêu chuẩn, và bảo trì định kỳ là yếu tố then chốt để tối ưu hóa hiệu suất và tuổi thọ của tủ. Với dịch vụ chuyên nghiệp từ FUCO E&C, khách hàng có thể yên tâm về chất lượng, độ bền, và hiệu quả của hệ thống. Liên hệ ngay FUCO E&C để nhận tư vấn và báo giá chi tiết, đảm bảo giải pháp tối ưu cho dự án của bạn!
