Hướng dẫn cách lắp tủ điện âm tường an toàn, đúng kỹ thuật

Lắp đặt tủ điện âm tường đúng kỹ thuật không chỉ giúp hệ thống điện vận hành ổn định mà còn đảm bảo an toàn và tính thẩm mỹ cho không gian sống. Bài viết dưới đây sẽ hướng dẫn cách lắp tủ điện âm tường một cách rõ ràng, dễ hiểu theo đúng quy trình kỹ thuật, từ khâu chọn tủ, bố trí thiết bị đến đấu nối và kiểm tra an toàn.

Tủ điện âm tường là gì? Ưu điểm nổi bật so với tủ điện nổi

Tủ điện âm tường là loại tủ điện được lắp chìm vào bên trong tường, dùng để bảo vệ và phân phối nguồn điện cho các thiết bị trong nhà.

So với tủ điện nổi, tủ âm tường có ưu điểm nổi bật về tính thẩm mỹ, an toàn và tiết kiệm không gian. Thiết kế âm giúp hạn chế va chạm, tránh bụi bẩn và đặc biệt an toàn cho gia đình có trẻ nhỏ.

Tủ thường được sử dụng trong nhà ở hiện đại, chung cư và công trình dân dụng yêu cầu cao về mỹ quan và an toàn điện.

Cấu tạo và chức năng của tủ điện âm tường

Cấu tạo tủ điện âm tường cơ bản

Cấu tạo tủ điện âm tường gồm hai phần chính: vỏ tủ và các thiết bị bên trong.

Vỏ tủ thường làm bằng thép sơn tĩnh điện hoặc nhựa ABS, có thiết kế mỏng, hình chữ nhật hoặc vuông, lắp chìm vào tường để tăng tính thẩm mỹ và độ bền.

Mặt tủ là bảng điều khiển, tích hợp công tắc, đèn báo, nút nhấn hoặc đồng hồ điện phục vụ theo dõi và thao tác.

Bên trong gồm hệ thống thiết bị điện như aptomat (MCB, RCCB, RCBO), cầu dao, bảng chia nguồn và dây dẫn, có nhiệm vụ phân phối điện, bảo vệ mạch, ngăn sự cố chập cháy hoặc quá tải.



Chức năng và vai trò trong hệ thống điện

Tủ điện âm tường có vai trò bảo vệ, quản lý và phân phối điện trong công trình dân dụng hoặc thương mại. Đây là trung tâm điều phối nguồn điện, chứa các thiết bị như aptomat, công tắc, ổ cắm… được lắp chìm giúp tối ưu không gian và nâng cao an toàn.

Chức năng chính gồm:

• Bảo vệ thiết bị điện: Chống bụi, ẩm và va đập, kéo dài tuổi thọ thiết bị.
• Phân phối điện: Đảm bảo dòng điện ổn định, đấu nối rõ ràng và an toàn.
• Quản lý hệ thống điện: Thuận tiện kiểm tra, đóng/ngắt nguồn và điều khiển thiết bị.
• Đảm bảo an toàn: Cách ly thiết bị mang điện, giảm rủi ro chạm chập và điện giật.
• Tăng tính thẩm mỹ: Thiết kế âm tường hiện đại, tiết kiệm diện tích.
• Ứng dụng rộng rãi: Phù hợp cho nhà ở, chung cư, văn phòng và công trình công cộng.

Phân loại tủ điện âm tường phổ biến hiện nay

Tủ điện âm tường được phân loại dựa trên số module, chất liệu, mục đích sử dụng, thương hiệu và kích thước.

Phân loại theo số module (4 – 8 – 12 – 16 – 24 – 40)

• Loại nhỏ (4–6 module): Dành cho hệ thống điện đơn giản trong gia đình.
• Loại trung (8–12 module): Phù hợp căn hộ, khu vực có nhu cầu sử dụng điện cao.
• Loại lớn (16–24 module trở lên): Dùng trong nhà máy, tòa nhà, công trình công nghiệp.

Theo chất liệu:

• Kim loại (thép sơn tĩnh điện): Chịu lực tốt, dùng cho công trình đòi hỏi an toàn cao.
• Nhựa ABS/PVC: Cách điện, chống cháy, phổ biến trong nhà ở dân dụng.

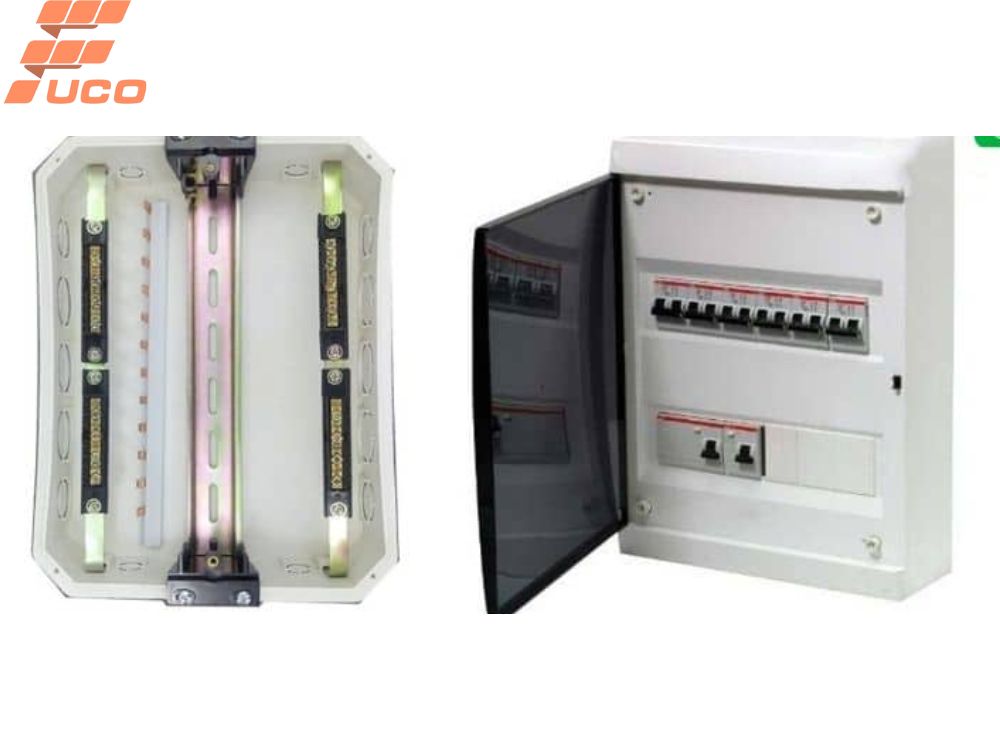

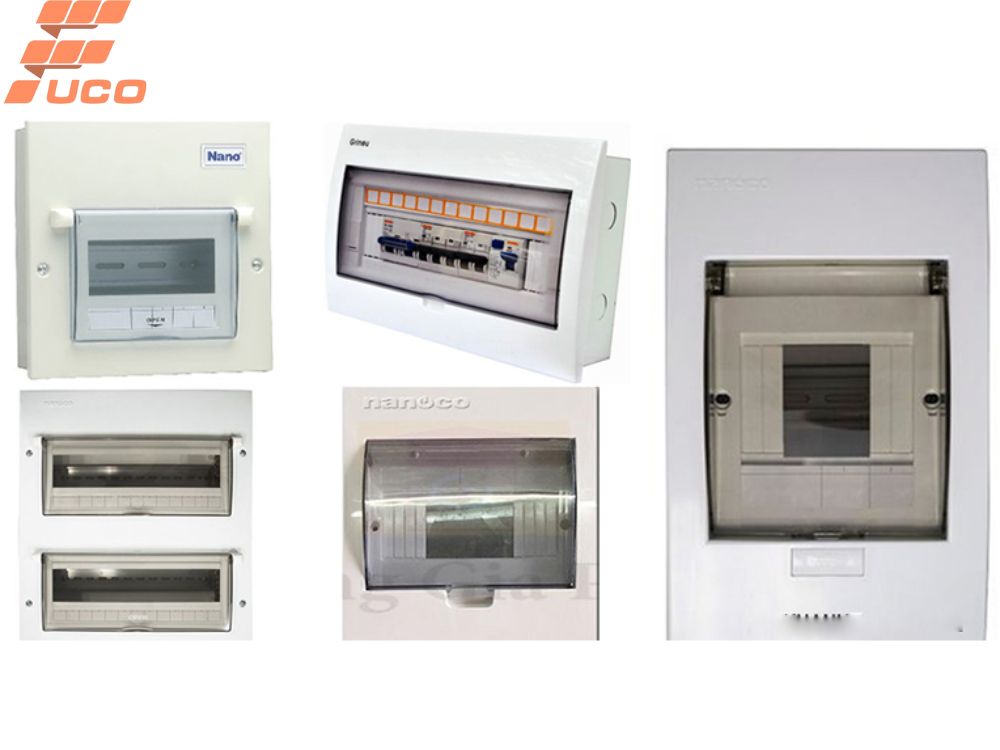

Ngoài ra, còn phân loại theo thương hiệu (Panasonic, Schneider, Nanoco…), mục đích (phân phối, điều khiển, bảo vệ) và kích thước tiêu chuẩn theo module.

Việc chọn đúng loại tủ đảm bảo phù hợp với hệ thống và điều kiện lắp đặt.

>>> Xem thêm:

Cách lắp tủ điện gia đình với 7 bước đơn giản dễ thực hiện

Cách lắp tủ điện 3 pha và sơ đồ đấu nối thực tế chuẩn kỹ thuật

Kích thước tủ điện âm tường và cách chọn phù hợp

Kích thước tủ điện âm tường thường được xác định dựa trên số lượng module và kích thước vật lý (dài x rộng x sâu), giúp người dùng dễ dàng lựa chọn loại phù hợp với không gian và nhu cầu sử dụng.

Kích thước theo số module (tiêu chuẩn phổ biến):

4 module: 140 x 200 x 95 mm

8 module: ~230 x 220 x 95 mm (Panasonic BQDF08MH31AV)

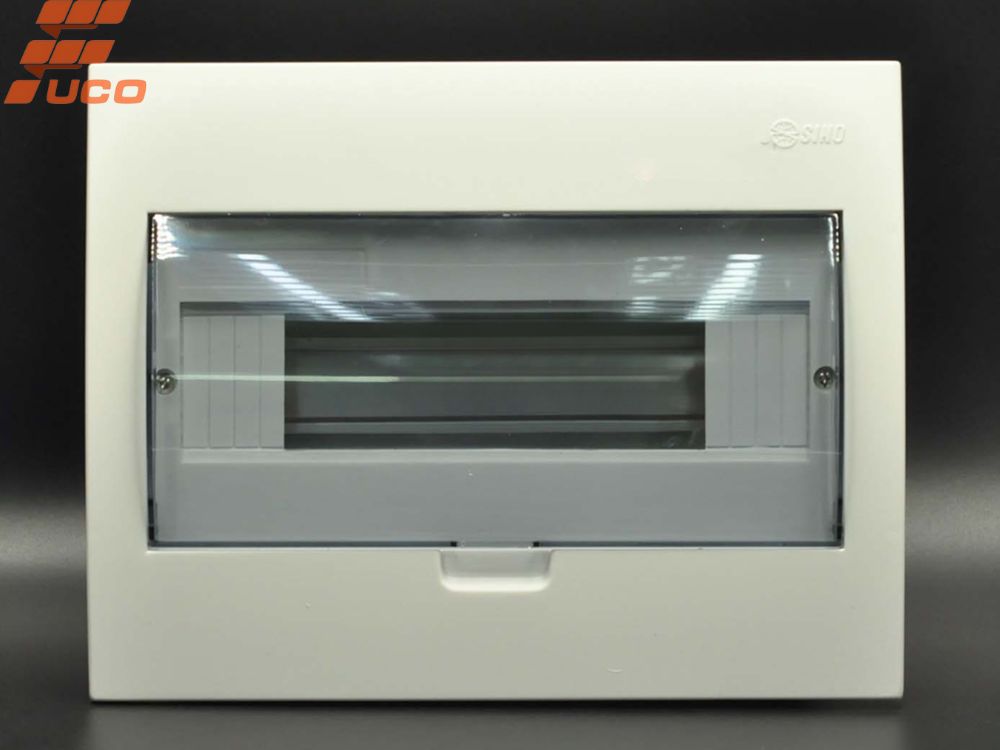

12 module: ~302 x 220 x 95 mm (Panasonic BQDF12MH31AV)

24 module: 300 x 345 x 100 mm (Schneider EZ9E212S2F), 302 x 380 x 95 mm (Panasonic BQDF24MH11AV)

Kích thước theo chiều dài, rộng, cao:

Tùy thương hiệu và thiết kế, tủ có kích thước dao động:

Nhỏ: 200 x 200 x 100 mm

Trung bình: 200 x 300 x 150 mm

Lớn: 300 x 400 x 200 mm trở lên



Cách chọn kích thước phù hợp:

Nhà ở đơn giản → chọn tủ 4–8 module

Căn hộ, biệt thự → nên dùng tủ 12–24 module

Công trình lớn → chọn tủ ≥ 24 module

Cần xác định rõ số lượng thiết bị cần lắp, không gian đặt tủ và tiêu chuẩn kỹ thuật để lựa chọn chính xác.

Chuẩn bị trước khi lắp đặt tủ điện âm tường

Trước khi lắp tủ điện âm tường, cần chuẩn bị đầy đủ và đúng kỹ thuật để đảm bảo an toàn:

Vị trí lắp đặt: Chọn nơi khô ráo, dễ thao tác, cách sàn 1,4–1,6m, tránh gần nguồn nước hoặc bếp.

Dụng cụ cần thiết: Tua vít, máy khoan, bút thử điện, kìm cắt, băng keo điện, ống luồn dây…

Tiêu chuẩn kỹ thuật: Đảm bảo đúng sơ đồ đấu dây, khoảng cách an toàn giữa các thiết bị, dây dẫn đi gọn, có đánh dấu rõ ràng.

Hướng dẫn cách lắp tủ điện âm tường chi tiết từng bước

1. Phác thảo sơ đồ và khoét hốc tường

Đầu tiên, xác định vị trí lắp đặt, đo đạc và đánh dấu kích thước phù hợp với tủ điện. Dùng máy khoan, máy cắt gạch để tạo hốc tường đúng kích thước, đảm bảo bằng phẳng và chắc chắn.

2. Lắp hộp điện vào tường

Đặt hộp vào hốc vừa khoét, căn chỉnh thẳng đứng. Cố định bằng vít nở hoặc vữa xây, đảm bảo hộp không xê dịch và vừa khít với mặt tường.

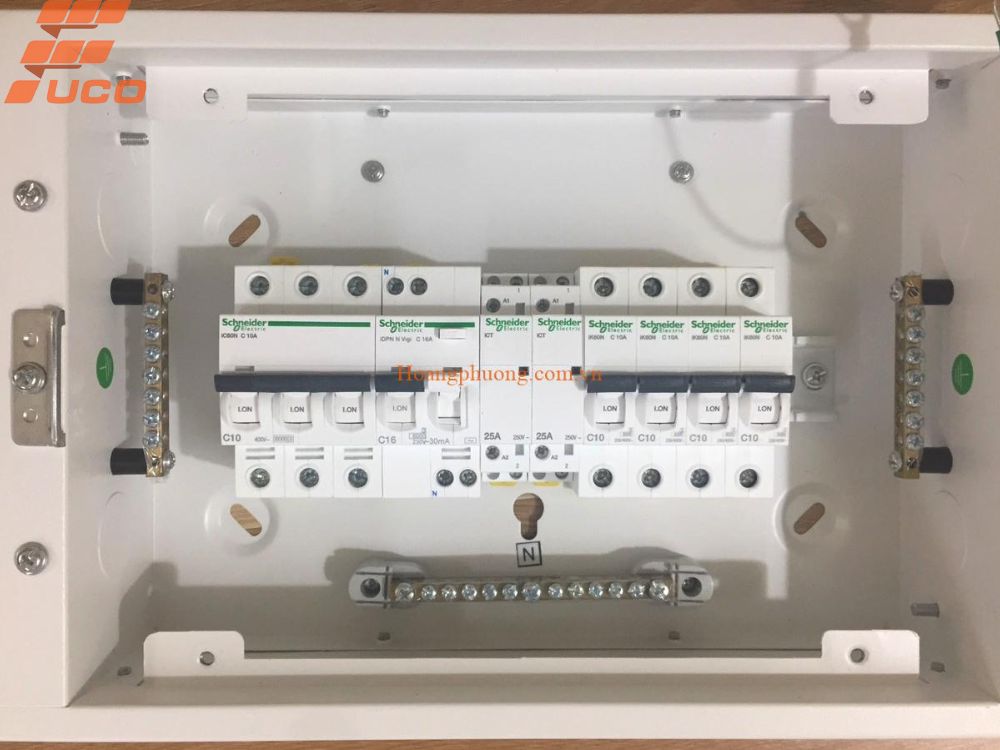

3. Sắp xếp và gắn thiết bị vào thanh ray

Lắp aptomat, cầu dao, MCB lên thanh ray DIN theo đúng chức năng và thứ tự sử dụng. Đảm bảo các thiết bị được lắp chắc chắn, có khe hở hợp lý để tản nhiệt.

4. Đấu dây điện theo sơ đồ mạch

Sử dụng dây màu để phân biệt dây pha (L), trung tính (N) và tiếp địa (PE). Đấu nối theo sơ đồ mạch, đi dây gọn gàng, cố định bằng kẹp hoặc gen điện, tránh chồng chéo.

5. Kiểm tra, cấp nguồn và chạy thử

Trước khi cấp điện, kiểm tra toàn bộ đường dây, siết chặt các điểm tiếp nối. Sau đó đóng nguồn, test hoạt động của aptomat và tải đầu ra để đảm bảo hệ thống vận hành ổn định, an toàn.



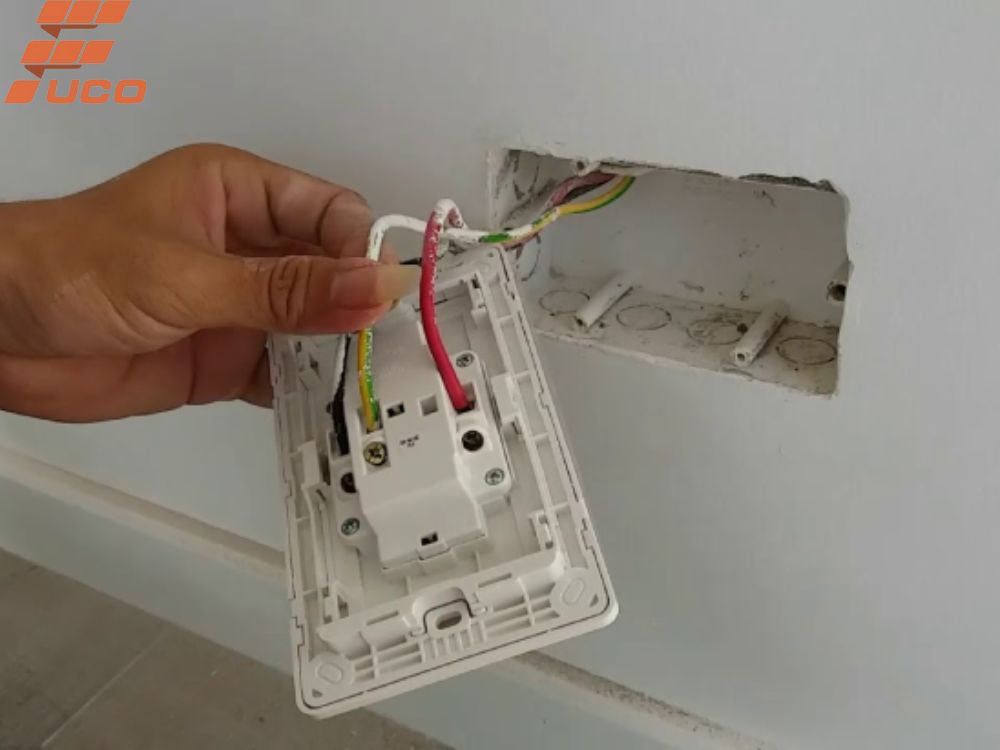

Các lỗi thường gặp khi lắp tủ điện âm tường và cách khắc phục

1. Đấu sai dây gây chập điện

Dấu hiệu: Aptomat nhảy liên tục, thiết bị không hoạt động hoặc có tia lửa.

Cách khắc phục: Kiểm tra lại sơ đồ đấu dây, phân biệt đúng dây pha, trung tính và tiếp địa. Dùng bút thử điện để xác minh trước khi nối dây.

2. Hộp không cố định chắc chắn vào tường

Dấu hiệu: Hộp điện lỏng lẻo, nghiêng lệch, dễ xê dịch khi thao tác.

Cách khắc phục: Tháo ra và gắn lại bằng vít nở hoặc trám vữa chắc chắn. Đảm bảo hộp được lắp phẳng, vuông góc với tường.

3. Thiếu khoảng cách an toàn giữa các thiết bị

Dấu hiệu: Thiết bị bị nóng, khó thao tác hoặc chập chờn khi sử dụng.

Cách khắc phục: Sắp xếp lại thiết bị theo thứ tự hợp lý, chừa khe hở tản nhiệt, tránh lắp quá dày. Nếu cần, thay tủ lớn hơn để đảm bảo an toàn lâu dài.



Lưu ý an toàn khi lắp đặt và sử dụng tủ điện âm tường

1. Tắt hoàn toàn nguồn điện trước khi lắp đặt để tránh nguy cơ giật điện.
2. Không lắp tủ gần nguồn nước, nơi ẩm ướt hoặc khu vực dễ cháy nổ.
3. Sử dụng dây dẫn, aptomat và thiết bị đạt chuẩn có khả năng chịu tải phù hợp.
4. Định kỳ kiểm tra, vệ sinh và siết lại các điểm tiếp nối để tránh chập cháy.
5. Đảm bảo tủ có nắp che và khóa an toàn, tránh trẻ nhỏ tiếp cận hoặc người không chuyên thao tác.

Kết luận

Lắp đặt tủ điện âm tường đúng kỹ thuật giúp hệ thống điện vận hành an toàn, thẩm mỹ và bền lâu. Từng bước thi công cần được thực hiện chính xác, đúng chuẩn kỹ thuật để tránh rủi ro chập cháy, mất an toàn.
