Cách lắp tủ điện gia đình với 7 bước đơn giản dễ thực hiện

Trang chủ / Cách lắp tủ điện gia đình với 7 bước đơn giản dễ thực hiện
Danh mục sản phẩm
  • Tủ điện
  • Trạm điện
  • Thang máng cáp
  • Tủ Rack
  • Tủ locker thông minh
Hỗ Trợ Trực Tuyến
Hotline
0984 700 355
Email liên hệ
fucoec@gmail.com
Sản phẩm mới
  • sp8 Trạm biến áp một cột Giá: Liên Hệ
  • sp7 Trạm biến áp Kiosk Giá: Liên Hệ
  • sp6 Tủ ATS Giá: Liên Hệ
  • sp5 Tủ bù hạ thế Giá: Liên Hệ
  • sp4 Tủ phân phối HC2 ( Cấu trúc Modular) Giá: Liên Hệ
Bài viết mới
  • Lắp đặt tủ điện điều khiển: Hướng dẫn chi tiết Chức năng bình luận bị tắt ở Lắp đặt tủ điện điều khiển: Hướng dẫn chi tiết
  • Hướng dẫn cách lắp tủ điện âm tường an toàn, đúng kỹ thuật Chức năng bình luận bị tắt ở Hướng dẫn cách lắp tủ điện âm tường an toàn, đúng kỹ thuật
  • Cách lắp tủ điện gia đình với 7 bước đơn giản dễ thực hiện Chức năng bình luận bị tắt ở Cách lắp tủ điện gia đình với 7 bước đơn giản dễ thực hiện
  • Cách lắp tủ điện 3 pha và sơ đồ đấu nối thực tế chuẩn kỹ thuật Chức năng bình luận bị tắt ở Cách lắp tủ điện 3 pha và sơ đồ đấu nối thực tế chuẩn kỹ thuật
  • Cách lắp thanh cái trong tủ điện – Hướng dẫn kỹ thuật chuẩn và an toàn Chức năng bình luận bị tắt ở Cách lắp thanh cái trong tủ điện – Hướng dẫn kỹ thuật chuẩn và an toàn

cách lắp tủ điện gia đình

Tủ điện gia đình đóng vai trò trung tâm phân phối và bảo vệ hệ thống điện, đảm bảo an toàn cho thiết bị và người sử dụng. Bài viết cung cấp cách lắp tủ điện gia đình chi tiết, dễ hiểu với các bước cụ thể, sơ đồ minh họa và mẹo an toàn. Nội dung phù hợp cho chủ nhà, thợ điện, giúp bạn tự tin thực hiện hoặc giám sát quy trình lắp đặt đúng kỹ thuật, tiết kiệm chi phí và đảm bảo hiệu quả lâu dài.

Mục Lục

Toggle
  • Tìm hiểu về tủ điện gia đình
    • Lợi ích của việc lắp đặt tủ điện đúng cáchh
  • Các loại tủ điện gia đình phổ biến
    • Theo chức năng:
    • Theo cấu tạo:
  • Cấu tạo và sơ đồ tủ điện gia đình
    • Cấu tạo của tủ điện dân dụng
    • Sơ đồ tủ điện 1 pha và 3 pha
  • Chuẩn bị trước khi lắp đặt tủ điện gia đình
    • 1. Lựa chọn vị trí lắp đặt
    • 2. Chuẩn bị dụng cụ và thiết bị
    • 3. Kiểm tra tủ điện
    • 4. Lưu ý
  • Cách lắp tủ điện gia đình với 7 bước chi tiết
    • Bước 1: Lựa chọn thiết bị phù hợp
    • Bước 2: Thiết kế và lập sơ đồ bố trí
    • Bước 3: Gia công và lắp đặt vỏ tủ
    • Bước 4: Lắp đặt thiết bị bên trong
    • Bước 5: Đấu nối dây điện
    • Bước 6: Kiểm tra cách điện và nối đất
    • Bước 7: Cấp nguồn và chạy thử không tải
  • Mẹo an toàn cần thiết khi làm việc với tủ điện
  • Giải pháp tiết kiệm và duy trì hiệu quả hoạt động tủ điện
    • Kết luận

Tìm hiểu về tủ điện gia đình

Tủ điện gia đình là thiết bị trung tâm phân phối và bảo vệ hệ thống điện, quản lý dòng điện đến các thiết bị trong nhà, đảm bảo an toàn và ngăn ngừa sự cố như chập điện, quá tải.

Lợi ích của việc lắp đặt tủ điện đúng cáchh

  • Đảm bảo an toàn: Ngăn chặn chập điện, cháy nổ, bảo vệ người dùng và thiết bị.
  • Tiết kiệm chi phí: Giảm chi phí sửa chữa do lỗi hệ thống điện.
  • Tăng tuổi thọ thiết bị: Phân phối điện ổn định, kéo dài độ bền thiết bị điện.
  • Cải thiện thẩm mỹ: Tủ điện gọn gàng, bố trí khoa học, nâng cao tính thẩm mỹ cho không gian.

Các loại tủ điện gia đình phổ biến

Theo chức năng:

  • Tủ điện phân phối (DB): Phân phối điện cho khu vực cụ thể như phòng, tầng trong nhà.
  • Tủ điện điều khiển chiếu sáng: Quản lý hệ thống đèn, hỗ trợ bật/tắt, hẹn giờ hoặc điều chỉnh độ sáng.
  • Tủ điện chuyển mạch (ATS): Chuyển tự động từ nguồn điện chính sang nguồn dự phòng khi mất điện.
  • Tủ điện phân phối chính (MSB): Cung cấp điện cho toàn bộ hệ thống, chịu tải cao, kích thước lớn.
  • Tủ tụ bù: Tối ưu công suất, giảm tiêu hao điện năng, nâng cao chất lượng điện.
  • Tủ điện điều khiển: Vận hành các thiết bị như bơm nước, điều hòa hoặc hệ thống chiếu sáng.
  • Tủ điện phòng cháy chữa cháy: Điều khiển bơm chữa cháy, đảm bảo an toàn khi xảy ra hỏa hoạn.
  • Tủ rack (tủ mạng): Quản lý hệ thống camera, mạng hoặc truyền hình cáp.

Theo cấu tạo:

  • Tủ điện mini: Nhỏ gọn, phù hợp cho hệ thống điện gia đình đơn giản.
  • Tủ điện nổi: Lắp trên tường, dễ bảo trì và sửa chữa.
  • Tủ điện âm tường: Lắp chìm, tiết kiệm không gian, tăng tính thẩm mỹ.

Cấu tạo và sơ đồ tủ điện gia đình

Cấu tạo của tủ điện dân dụng

  • Vỏ tủ: Thường làm từ kim loại sơn tĩnh điện, bảo vệ thiết bị bên trong, chống gỉ và chịu lực tốt.
  • Aptomat tổng (MCB/MCCB): Ngắt mạch tự động khi quá tải hoặc chập điện, bảo vệ toàn bộ hệ thống.
  • Aptomat nhánh: Phân phối điện cho từng khu vực, đảm bảo an toàn cho từng mạch riêng lẻ.
  • Thanh cái đồng: Dẫn điện từ aptomat tổng đến các nhánh, đảm bảo kết nối ổn định.
  • Dây dẫn: Truyền tải điện năng, sử dụng dây đạt tiêu chuẩn với tiết diện phù hợp.
  • Cầu đấu: Kết nối các dây điện, đảm bảo đấu nối chắc chắn và dễ bảo trì.
  • Rơ-le bảo vệ: Phát hiện sự cố như rò rỉ điện, bảo vệ người dùng và thiết bị.
  • Phụ kiện: Bao gồm đèn báo trạng thái, đồng hồ đo điện áp hoặc công suất, hỗ trợ giám sát hệ thống.

Sơ đồ tủ điện 1 pha và 3 pha

Sơ đồ tủ điện 1 pha gia đình

Đầu vào: Bao gồm hai dây chính: dây pha (dây nóng, truyền tải điện năng) và dây trung tính (dây lạnh, hoàn thiện mạch điện).

Thiết bị bảo vệ: Sử dụng aptomat (MCB) để bảo vệ hệ thống trước nguy cơ quá tải hoặc chập điện.

Thiết bị đóng cắt: Aptomat hoặc cầu dao điện, cho phép bật/tắt nguồn điện an toàn và tiện lợi.

Bảo vệ chống dòng rò: Lắp đặt RCCB (thiết bị chống rò điện) để tăng cường an toàn, ngăn ngừa nguy cơ giật điện.

Đầu ra: Dây pha và dây trung tính được kết nối đến các thiết bị tiêu thụ như ổ cắm, đèn chiếu sáng, hoặc các thiết bị gia dụng trong nhà.

Sơ đồ tủ điện 1 pha gia đình

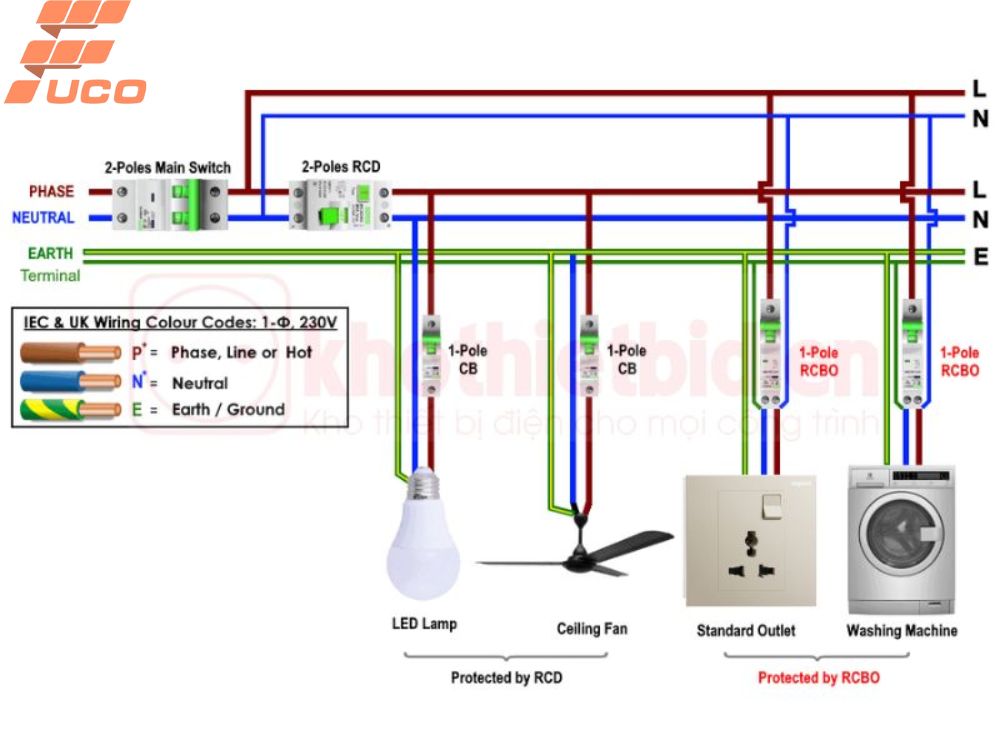

Cách đấu tủ điện 1 pha gia đình

Sơ đồ tủ điện 3 pha gia đình

Đầu vào: Bao gồm 4 dây chính: 3 dây pha (L1, L2, L3) và 1 dây trung tính (N) để cấp nguồn.

Thiết bị bảo vệ chống giật: Có thể tích hợp RCCB cho từng pha hoặc toàn hệ thống để đảm bảo an toàn điện.

Thiết bị đóng cắt: Sử dụng aptomat tổng, aptomat nhánh, và công tắc tơ (contactor) cho các tải công suất cao.

Thiết bị bảo vệ: Aptomat tổng bảo vệ toàn tủ, kết hợp aptomat nhánh cho từng pha hoặc nhóm thiết bị riêng lẻ.

Đầu ra: Dây pha và dây trung tính được kết nối đến thiết bị 3 pha hoặc 1 pha (sử dụng một trong ba pha tùy nhu cầu).

Cách lắp tủ điện 3 pha gia đình

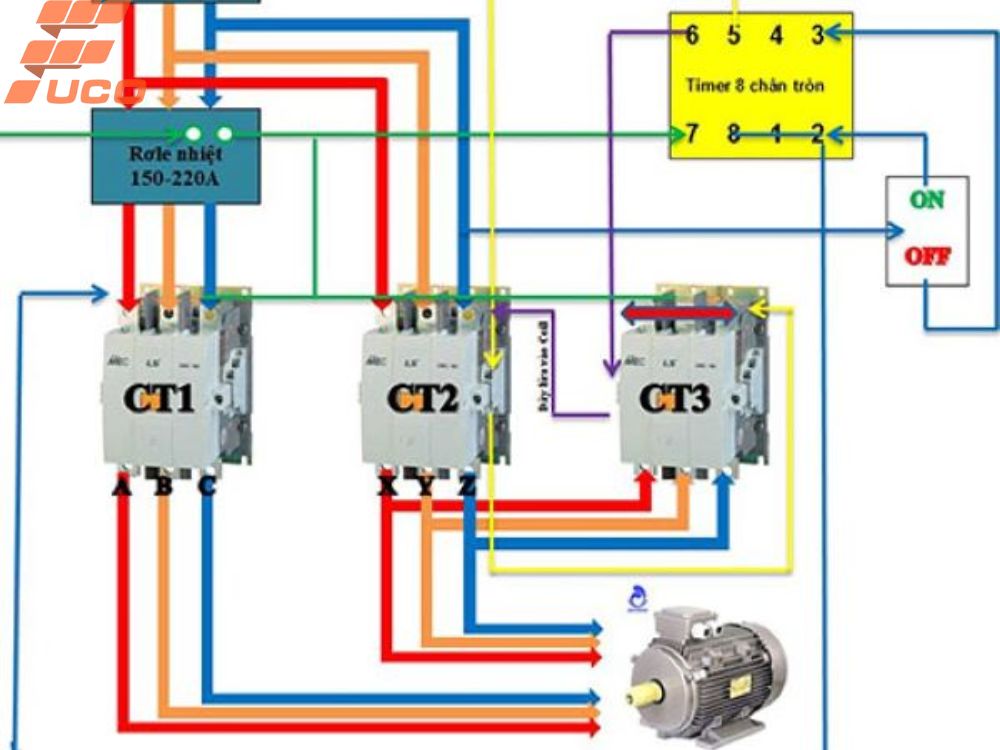

Cách đấu tủ điện 3 pha gia đình

So sánh chi tiết tủ điện 1 pha và 3 pha

Tiêu chí Tủ điện 1 pha Tủ điện 3 pha
Số dây 2 (1 pha, 1 trung tính) 4 (3 pha, 1 trung tính)
Điện áp 220V 380V
Mục đích sử dụng Phù hợp cho gia đình, tải nhỏ Dành cho công nghiệp, tải lớn
Ưu điểm Đơn giản, dễ lắp đặt Hiệu quả cao, hỗ trợ tải nặng
Nhược điểm Khả năng phân phối điện hạn chế Phức tạp hơn, chi phí cao hơn



Chuẩn bị trước khi lắp đặt tủ điện gia đình

1. Lựa chọn vị trí lắp đặt

  • Chọn khu vực khô ráo, thoáng khí, tránh nơi ẩm ướt, ánh nắng trực tiếp hoặc dễ bị va chạm.
  • Đảm bảo không gian rộng rãi để thuận tiện cho đấu nối, vận hành và bảo trì lâu dài.
  • Giữ khu vực lắp đặt sạch sẽ, loại bỏ vật cản để đảm bảo an toàn và hiệu quả.

2. Chuẩn bị dụng cụ và thiết bị

  • Tủ điện: Lựa chọn loại tủ phù hợp với nhu cầu gia đình, đảm bảo chất lượng và kích thước lý tưởng.
  • Dây điện: Sử dụng loại dây dẫn phù hợp với công suất và tiết diện thiết bị trong nhà.
  • Thiết bị đóng cắt: Bao gồm aptomat (MCB), cầu dao, rơ-le, cầu chì và các thiết bị bảo vệ khỏi quá tải hoặc quá áp.
  • Dụng cụ hỗ trợ: Kìm tuốt dây, kìm điện, tua vít, bút thử điện, đồng hồ đo, băng keo cách điện, v.v.
  • Ống luồn dây và phụ kiện: Sắp xếp dây gọn gàng và bảo vệ chúng khỏi hư hỏng.
  • Bản vẽ sơ đồ điện: Chuẩn bị sơ đồ đấu dây chi tiết cho hệ thống điện gia đình.

3. Kiểm tra tủ điện

  • Kiểm tra bên trong: Đo điện trở cách điện của dây dẫn và thiết bị, kiểm tra độ bền điện môi, độ chắc chắn của mối nối, và đo dòng rò nếu cần.
  • Kiểm tra hoạt động: Đảm bảo cầu dao, aptomat, rơ-le hoạt động bình thường.
  • Kiểm tra bên ngoài: Xác nhận vỏ tủ không nứt vỡ, cửa tủ và khóa hoạt động ổn định.

cách lắp tủ điện gia đình

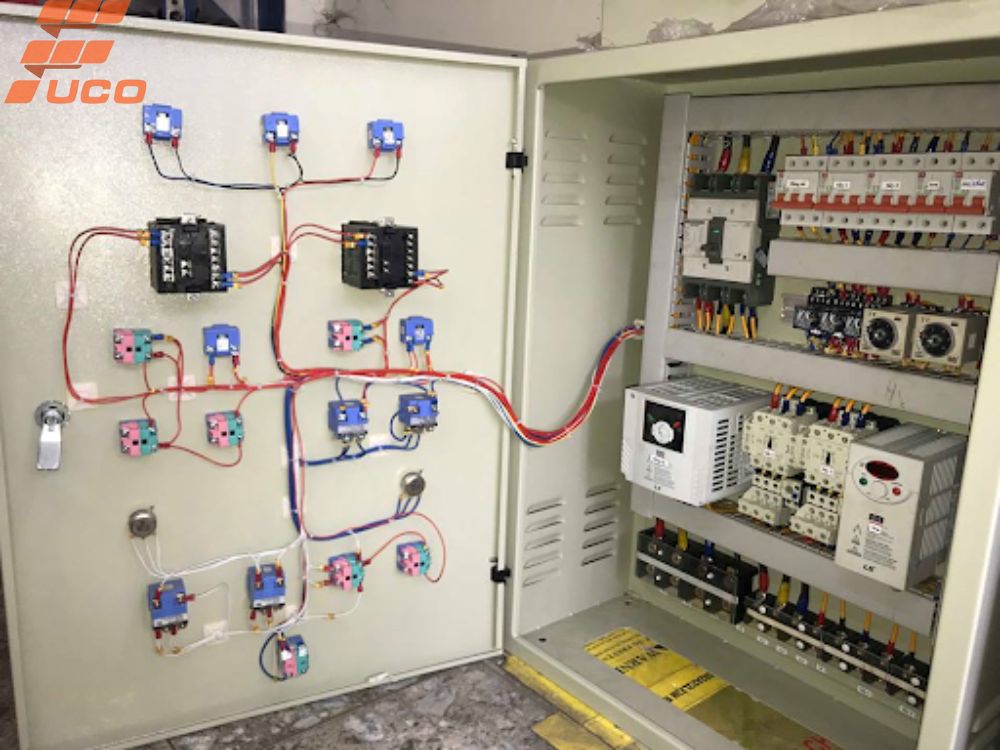

Hướng dẫn lắp tủ điện gia đình

4. Lưu ý

  • Ngắt nguồn điện: Tắt hoàn toàn nguồn điện trước khi tiến hành lắp đặt.
  • Sử dụng đồ bảo hộ: Trang bị găng tay, kính, và giày cách điện để bảo vệ an toàn.
  • Đọc hướng dẫn sử dụng: Tìm hiểu kỹ tài liệu đi kèm tủ điện và thiết bị trước khi bắt đầu.
  • Tham khảo sơ đồ điện: Hiểu rõ bản vẽ đấu dây để tránh sai sót và đảm bảo an toà

Cách lắp tủ điện gia đình với 7 bước chi tiết

Dưới đây là hướng dẫn lắp tủ điện gia đình với 7 bước cơ bản, giúp bạn thực hiện đúng kỹ thuật dễ áp dụng trong thực tế.

Bước 1: Lựa chọn thiết bị phù hợp

Chọn aptomat (MCB, MCCB) phù hợp với công suất, dây dẫn có tiết diện đúng tiêu chuẩn, và các thiết bị bảo vệ như rơ-le nhiệt, chống sét. Ưu tiên thương hiệu uy tín như Schneider, ABB, hoặc Mitsubishi.

Bước 2: Thiết kế và lập sơ đồ bố trí

Vẽ sơ đồ nguyên lý và sắp xếp thiết bị trong tủ, tối ưu không gian, dễ bảo trì, và tăng tính thẩm mỹ. Sử dụng mẫu sơ đồ minh họa làm tài liệu tham khảo.

Bước 3: Gia công và lắp đặt vỏ tủ

Thực hiện gia công vỏ tủ (khoan lỗ, sơn tĩnh điện) và lắp đặt cố định (treo tường hoặc đặt sàn). Kiểm tra độ chắc chắn và khả năng chống gỉ sét.

Bước 4: Lắp đặt thiết bị bên trong

Bố trí aptomat tổng (góc trên trái), aptomat nhánh, cầu đấu, và thiết bị đo lường (đồng hồ, đèn báo) theo bố cục khoa học và hợp lý.

Bước 5: Đấu nối dây điện

Kết nối dây pha (L), dây trung tính (N), và dây tiếp địa (E) vào aptomat và thanh domino. Phân biệt màu dây (đỏ, xanh, vàng) và đánh dấu đầu cốt để dễ bảo trì.

Bước 6: Kiểm tra cách điện và nối đất

Sử dụng đồng hồ đo để kiểm tra cách điện giữa các pha và vỏ tủ, đảm bảo an toàn. Thực hiện nối đất đúng kỹ thuật để tránh nguy cơ điện giật.

Bước 7: Cấp nguồn và chạy thử không tải

Cấp nguồn, kiểm tra điện áp và hoạt động của đèn báo, sau đó chạy thử không tải để phát hiện lỗi trước khi sử dụng chính thức.

Mẹo an toàn cần thiết khi làm việc với tủ điện

Ngắt nguồn điện trước khi thao tác: Luôn tắt nguồn điện tổng và khóa tủ điện để đảm bảo an toàn tuyệt đối trước khi bắt đầu bất kỳ công việc nào.

Sử dụng thiết bị bảo hộ đầy đủ: Đeo găng tay cách điện, giày bảo hộ và các dụng cụ bảo vệ khác để ngăn ngừa nguy cơ điện giật hoặc bỏng.

Tránh môi trường ẩm ướt: Không làm việc khi tay ướt hoặc trong khu vực ẩm, vì nước có thể dẫn điện gây nguy hiểm.

Không chạm vào bộ phận mang điện: Tránh tiếp xúc với dây điện trần hoặc thiết bị nghi ngờ rò rỉ để bảo vệ bản thân.

Kiểm tra và bảo trì định kỳ: Thường xuyên kiểm tra tủ điện để phát hiện sớm hư hỏng và đảm bảo hệ thống hoạt động ổn định.

Cách lắp tủ điện gia đình
Mẹo an toàn cần thiết khi làm việc với tủ điện

Giải pháp tiết kiệm và duy trì hiệu quả hoạt động tủ điện

Lựa chọn thiết bị phù hợp với ngân sách

Nên ưu tiên các thiết bị có chất lượng tốt, độ bền cao nhưng giá thành hợp lý. Việc đầu tư đúng ngay từ đầu sẽ giúp hạn chế hư hỏng, giảm chi phí sửa chữa và thay thế về sau.

Lên lịch bảo trì định kỳ

Việc bảo trì tủ điện nên được thực hiện định kỳ 3–6 tháng/lần. Các bước cơ bản bao gồm kiểm tra dây dẫn, siết lại các đầu nối, vệ sinh bụi bẩn và phát hiện sớm các dấu hiệu quá nhiệt hoặc rò điện.

Thiết kế tủ điện linh hoạt cho nhu cầu tương lai

Khi thi công, nên chừa không gian hoặc ngõ đấu nối sẵn để dễ dàng thêm Aptomat, mở rộng nhánh hoặc nâng công suất khi cần sử dụng thêm thiết bị điện trong tương lai.

Sử dụng thiết bị dễ thay thế

Ưu tiên chọn các loại Aptomat và linh kiện phổ thông, dễ tìm mua trên thị trường. Điều này giúp tiết kiệm thời gian và chi phí nếu cần thay thế gấp.

Theo dõi công suất tiêu thụ định kỳ

Lắp thêm đồng hồ đo công suất hoặc thiết bị giám sát điện năng giúp kiểm soát tình trạng tải điện của tủ. Việc này không chỉ cảnh báo nguy cơ quá tải mà còn giúp quản lý chi phí điện hàng tháng hiệu quả hơn.

>>> Xem thêm: Công ty sản xuất tủ bảng điện uy tín hàng đầu – FUCO E&C

Kết luận

Cách lắp tủ điện gia đình đúng kỹ thuật là yếu tố then chốt để đảm bảo an toàn và hiệu quả sử dụng điện trong gia đình. Nếu bạn chưa tự tin thực hiện, hãy cân nhắc liên hệ đơn vị chuyên nghiệp để tránh rủi ro.

FUCO E&C nhận thiết kế, lắp đặt tủ điện dân dụng theo yêu cầu, đảm bảo đúng kỹ thuật – an toàn – tiết kiệm chi phí.
