Trạm biến áp là trái tim của mọi hệ thống phân phối điện, và bên trong đó, hệ thống tủ điện trạm biến áp đóng vai trò như một trung tâm điều hành, đảm bảo dòng điện được chuyển đổi, phân phối và bảo vệ một cách an toàn. Vậy chính xác tủ điện trạm biến áp là gì và bao gồm những loại nào? Hãy cùng tìm hiểu chi tiết trong bài viết này.
Tổng Quan về Trạm Biến Áp và Hệ Thống Tủ Điện
Trước hết, cần hiểu rõ Trạm biến áp là một công trình điện có chức năng chính là biến đổi điện áp từ cấp này sang cấp khác (ví dụ: từ trung thế xuống hạ thế) để phù hợp với nhu cầu truyền tải và sử dụng.

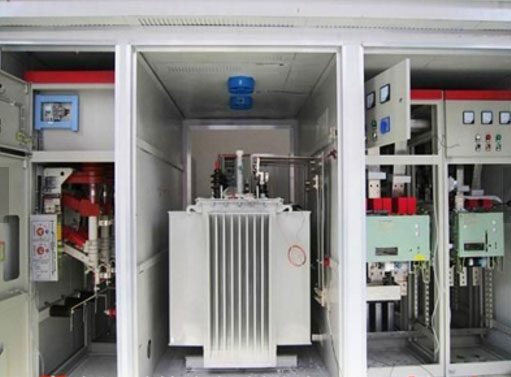

Trong một trạm biến áp, “tủ điện trạm biến áp” không phải là một loại tủ duy nhất mà là một hệ thống bao gồm nhiều loại tủ điện chuyên dụng, mỗi loại thực hiện một vai trò khác nhau ở cả hai phía trung thế và hạ thế của máy biến áp.
Các Loại Tủ Điện Chính Trong Một Trạm Biến Áp
Một trạm biến áp tiêu chuẩn thường có hai nhóm tủ điện chính:
1. Tủ Điện Trung Thế (MV Switchgear)
Đây là loại tủ được lắp đặt ở phía đầu vào (phía trung thế) của máy biến áp. Chức năng chính của nó là đóng cắt và bảo vệ cho máy biến áp khỏi các sự cố từ lưới điện trung thế. Bên trong tủ trung thế thường chứa các thiết bị như Máy cắt chân không (VCB) hoặc Dao cắt tải (LBS).
2. Tủ Điện Hạ Thế (LV Switchgear)
Đây là nhóm tủ được lắp đặt ở phía đầu ra (phía hạ thế) của máy biến áp. Nhiệm vụ của chúng là nhận nguồn điện đã được hạ áp (thường là 380V/220V) và phân phối đến các phụ tải. Trong nhóm này, tủ điện quan trọng và lớn nhất chính là Tủ điện phân phối tổng (MSB).
Tìm Hiểu Sâu Về Tủ Phân Phối Tổng (MSB) – Trái Tim Hạ Thế
Tủ phân phối tổng MSB (Main Switchboard) là loại tủ điện chính, thường được nhắc đến nhiều nhất khi nói về “tủ điện trạm biến áp” phía hạ thế. Đây là điểm phân phối nguồn đầu tiên cho toàn bộ công trình, từ các khu công nghiệp, tòa nhà, bệnh viện cho đến các khu dân cư.
Cấu Tạo Của Tủ MSB
Tủ MSB được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt (như IEC 61439), với cấu tạo bao gồm:
- Vỏ tủ: Làm bằng thép tấm dày từ 1.5mm – 2.0mm, được mạ kẽm và sơn tĩnh điện để chống ăn mòn và tăng độ bền. Vỏ tủ thường có dạng module, dễ dàng tháo lắp để bảo trì.
- Thiết bị đóng cắt chính: Thường là Máy cắt không khí (ACB) hoặc Aptomat khối (MCCB) có dòng định mức lớn, chịu được dòng cắt ngắn mạch cao.
- Thiết bị đóng cắt cho các nhánh phụ tải: Các MCCB hoặc MCB có dòng định mức nhỏ hơn để cấp nguồn cho các tủ phân phối con (tủ DB).
- Hệ thống thanh cái đồng (Busbars): Các thanh đồng nguyên chất, có nhiệm vụ kết nối và phân phối dòng điện lớn trong tủ.
- Thiết bị đo lường và bảo vệ: Bao gồm các đồng hồ Volt, Ampe; biến dòng; và các relay bảo vệ (bảo vệ quá dòng, chạm đất, mất pha…).
Chức Năng Chính Của Tủ MSB
- Phân phối điện năng: Là đầu mối trung tâm nhận toàn bộ nguồn điện hạ thế từ máy biến áp và phân phối đến các khu vực khác nhau.
- Đóng cắt và bảo vệ: Chứa các thiết bị đóng cắt tổng, cho phép cách ly toàn bộ hệ thống khi cần sửa chữa và tự động ngắt mạch khi có các sự cố như quá tải, ngắn mạch.
- Đo lường và giám sát: Tích hợp các đồng hồ đo, cho phép người vận hành giám sát các thông số quan trọng của nguồn điện như điện áp, dòng điện, tần số.
Thông Số Kỹ Thuật Đặc Trưng
- Tiêu chuẩn sản xuất: IEC 61439
- Điện áp làm việc định mức: 380VAC/400VAC, 50Hz
- Dòng điện định mức: Có thể lên đến 6300A
- Nhiệt độ hoạt động: -5°C đến +40°C
- Cấp bảo vệ: Thường là IP42 cho tủ trong nhà.
Lời Kết
Hệ thống tủ điện trong trạm biến áp, đặc biệt là tủ trung thế và tủ phân phối tổng MSB, là những thành phần tối quan trọng quyết định sự an toàn và ổn định của toàn bộ mạng lưới điện. Việc thiết kế, sản xuất và lắp đặt các loại tủ này đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và kinh nghiệm chuyên môn sâu rộng.
