Trong thế giới linh kiện điện tử, bên cạnh điện trở và cuộn cảm, tụ điện là một trong ba thành phần thụ động cơ bản, xuất hiện trong hầu hết mọi mạch điện từ đơn giản đến phức tạp. Nếu pin là một “kho chứa” năng lượng lớn và xả chậm, thì tụ điện giống như một “bình nước” nhỏ, có khả năng nạp đầy và xả cạn năng lượng cực nhanh. Vậy chính xác tụ điện là gì và tác dụng của nó ra sao? Hãy cùng tìm hiểu chi tiết.
Tụ Điện Là Gì? (Định Nghĩa và Các Đại Lượng Cơ Bản)

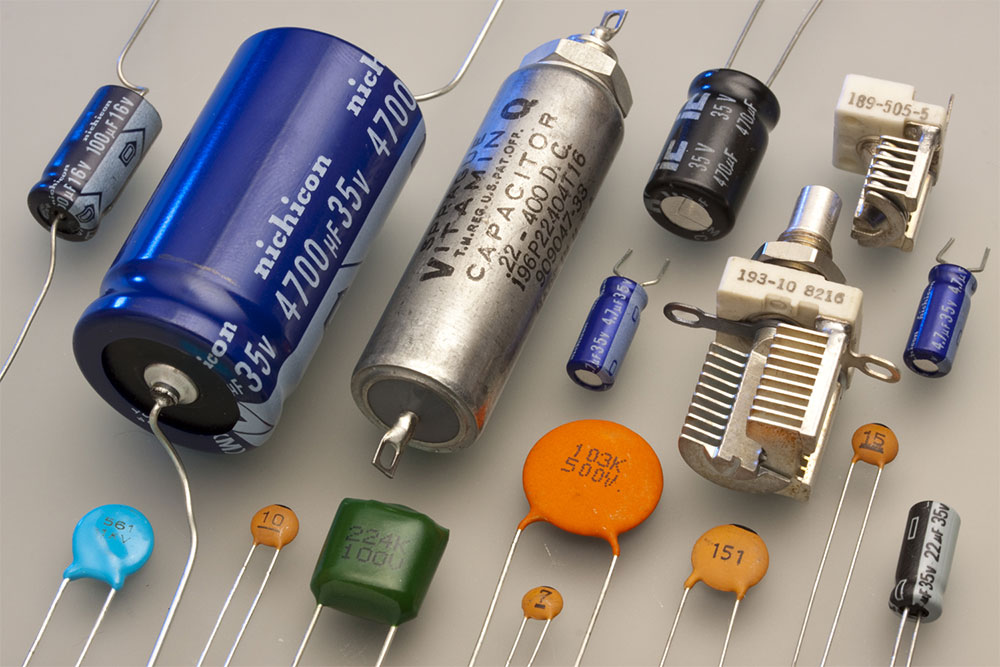

Tụ điện (tên tiếng Anh: Capacitor) là một linh kiện điện tử có khả năng tích trữ năng lượng điện dưới dạng điện trường. Nó được tạo thành bởi hai vật dẫn (bản cực) đặt song song và được ngăn cách bởi một lớp điện môi không dẫn điện.
Các Đại Lượng Cơ Bản
- Ký hiệu: Tụ điện thường được ký hiệu bằng chữ C.
- Điện dung (Capacitance): Đây là đại lượng đặc trưng cho khả năng tích trữ điện tích của tụ điện, được đo bằng đơn vị Farad (F).
- Đơn vị đo: 1 Farad là một giá trị rất lớn, trong thực tế người ta thường dùng các đơn vị nhỏ hơn:
- 1 Microfarad (µF) = 10⁻⁶ F
- 1 Nanofarad (nF) = 10⁻⁹ F
- 1 Picofarad (pF) = 10⁻¹² F
Cấu Tạo và Nguyên Lý Hoạt Động Của Tụ Điện
Cấu Tạo Cơ Bản
Như định nghĩa, một tụ điện luôn có 3 phần chính:
- Hai bản cực kim loại: Thường là các lá nhôm hoặc kẽm mỏng.
- Lớp điện môi: Một vật liệu không dẫn điện nằm giữa hai bản cực. Các vật liệu điện môi phổ biến là giấy, gốm (ceramic), mica, màng nhựa (film), hoặc các lớp hóa chất (trong tụ hóa). Tên gọi của tụ điện thường được đặt theo tên của lớp điện môi này (ví dụ: tụ gốm, tụ giấy…).
Nguyên Lý Nạp – Xả (Charging – Discharging)
Nguyên lý hoạt động của tụ điện:
- Nạp (Charging): Khi bạn nối hai bản cực của tụ điện với một nguồn điện một chiều (DC), các electron sẽ di chuyển từ cực âm của nguồn đến một bản cực, trong khi bản cực còn lại sẽ mất đi electron và trở nên tích điện dương. Quá trình này diễn ra rất nhanh cho đến khi điện áp trên hai bản cực của tụ bằng với điện áp của nguồn. Lúc này, tụ điện đã được nạp đầy.
- Xả (Discharging): Nếu bạn ngắt tụ ra khỏi nguồn và nối nó vào một tải (ví dụ một bóng đèn), các electron đã tích trữ sẽ phóng nhanh qua tải, tạo thành một dòng điện làm bóng đèn lóe sáng rồi tắt. Quá trình này gọi là sự phóng điện.
Chính nhờ khả năng nạp và xả cực nhanh này mà tụ điện có những tác dụng vô cùng quan trọng.
4 Tác Dụng Quan Trọng Nhất Của Tụ Điện
1. Lưu Trữ Năng Lượng Tạm Thời
Tụ điện hoạt động như một cục pin sạc siêu nhanh nhưng dung lượng nhỏ. Nó được dùng để cung cấp một nguồn năng lượng tức thời cho các thiết bị cần một cú hích năng lượng lớn, ví dụ như đèn flash của máy ảnh, hoặc dùng để duy trì nguồn cho các chip nhớ trong một khoảng thời gian cực ngắn khi có sự sụt giảm điện áp.
2. Lọc Nguồn và Chặn Dòng Điện Một Chiều (DC)
Đây là một trong những ứng dụng phổ biến nhất. Trong các bộ nguồn, dòng điện xoay chiều (AC) sau khi được chỉnh lưu thường không phẳng mà bị “gợn sóng”. Tụ điện được dùng để “san phẳng” những gợn sóng này, tạo ra một nguồn điện một chiều (DC) ổn định để cung cấp cho các mạch điện tử. Ngoài ra, tụ điện có đặc tính chặn dòng DC nhưng lại cho dòng AC đi qua, nên nó được dùng để truyền tín hiệu AC giữa các tầng khuếch đại trong mạch âm thanh mà không làm ảnh hưởng đến điện áp DC của nhau.
3. Khởi Động Động Cơ (Motor Starting)
Nhiều động cơ điện xoay chiều 1 pha (như trong máy bơm, quạt, điều hòa, máy giặt…) không thể tự khởi động. Chúng cần một tụ điện (gọi là tụ đề hoặc tụ khởi động) để tạo ra một từ trường lệch pha, tạo ra mô-men xoắn ban đầu giúp trục động cơ bắt đầu quay.
4. Tạo Mạch Dao Động và Lọc Tín Hiệu
Khi kết hợp với cuộn cảm (L), tụ điện (C) tạo thành một mạch cộng hưởng LC. Mạch này là nền tảng của các bộ lọc tín hiệu và mạch dao động. Chúng được sử dụng để:
- Chọn lọc các tần số mong muốn trong các máy thu thanh, thu sóng vô tuyến (radio).
- Tạo ra các tín hiệu xung nhịp (clock) cho các vi xử lý và mạch kỹ thuật số.
- Điều chỉnh âm sắc (bass, treble) trong các bộ khuếch đại âm thanh (equalizer).
>>> Xem thêm: Công ty sản xuất tủ bảng điện uy tín hàng đầu – FUCO E&C
Lời Kết
Từ những chiếc điện thoại thông minh trong túi bạn đến các hệ thống điện công nghiệp khổng lồ, tụ điện luôn là một linh kiện không thể thiếu. Hiểu rõ tác dụng và lựa chọn đúng loại tụ điện là một kỹ năng nền tảng trong lĩnh vực kỹ thuật điện và điện tử. Tại Fuco, chúng tôi không chỉ ứng dụng các linh kiện chất lượng cao trong sản phẩm của mình mà còn sẵn sàng chia sẻ kiến thức để giúp bạn hiểu rõ hơn về thế giới kỹ thuật điện.
