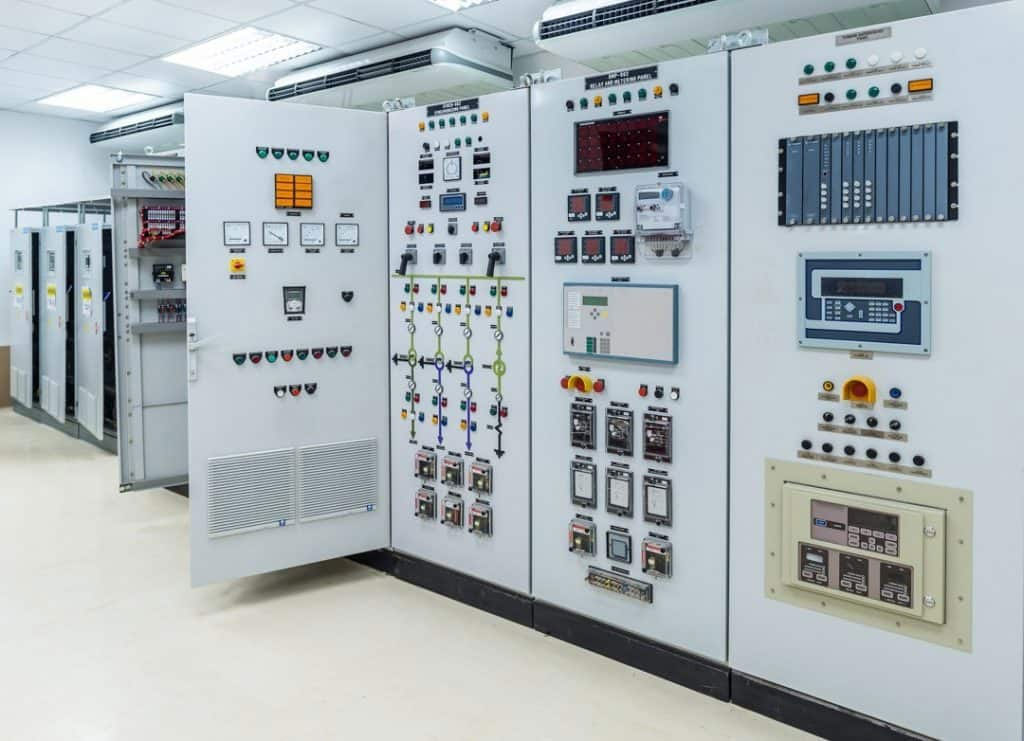

Khi đi qua các trạm biến áp, phòng kỹ thuật của các nhà máy hay tầng hầm của các tòa nhà, chúng ta dễ dàng bắt gặp những chiếc tủ điện lớn. Đó chính là tủ điện hạ thế, mắt xích cuối cùng nhưng vô cùng quan trọng trong hệ thống truyền tải điện, có nhiệm vụ đưa nguồn điện an toàn đến các thiết bị sử dụng. Bài viết này sẽ cung cấp một cái nhìn tổng quan chi tiết về định nghĩa, chức năng và các loại tủ điện hạ thế phổ biến nhất.
Tủ Điện Hạ Thế Là Gì?
Tủ điện hạ thế là loại tủ điện được sử dụng trong các mạng điện có cấp điện áp dưới 1000V (0.4kV). Vị trí của nó thường là ở sau các trạm biến áp hạ thế, có chức năng chính là biến đổi dòng điện từ cấp trung/cao thế xuống điện áp tiêu chuẩn (3 pha 380V hoặc 1 pha 220V) để cung cấp cho các phụ tải.
Về cơ bản, tủ điện hạ thế đóng vai trò là trung tâm phân phối, điều khiển và bảo vệ cho toàn bộ hệ thống điện phía sau nó, đảm bảo an toàn cho cả thiết bị và người vận hành.
Chức Năng Cốt Lõi Của Tủ Điện Hạ Thế
- Bảo vệ thiết bị: Tủ điện tạo ra một lớp vỏ bọc an toàn, bảo vệ các khí cụ điện bên trong (Aptomat, Contactor, Relay, đồng hồ đo…) khỏi các tác động từ môi trường như bụi bẩn, độ ẩm, va đập, giúp hệ thống vận hành ổn định.
- An toàn cho con người: Nó cách ly hoàn toàn các bộ phận mang điện với người vận hành, giảm thiểu tối đa nguy cơ điện giật và các tai nạn liên quan.
- Phân phối và điều khiển: Là đầu mối để phân chia nguồn điện đến từng khu vực, từng thiết bị, đồng thời có thể tích hợp các mạch điều khiển để vận hành hệ thống theo một quy trình định trước.
Cấu Tạo Chung và Ưu Điểm Nổi Bật
Một tủ điện hạ thế tiêu chuẩn thường có hai phần chính: vỏ tủ và các tấm panel lắp thiết bị.
- Vỏ tủ: Được làm từ tôn tấm, thường có độ dày từ 1.2mm – 2.0mm, bề mặt được xử lý mạ kẽm hoặc sơn tĩnh điện để chống ăn mòn và tăng tính thẩm mỹ.
- Bảng điện (Panel): Là các tấm tôn hoặc module được thiết kế để gá lắp các thiết bị điện bên trong một cách khoa học và gọn gàng.
Ưu Điểm Nổi Bật
- Thiết kế module, dễ vận hành: Các thiết bị được bố trí rõ ràng, hợp lý, giúp người vận hành dễ dàng quan sát và thao tác.
- Độ bền và an toàn cao: Kết cấu cơ khí vững chắc, đạt các cấp độ bảo vệ chống bụi và chống nước (IP), đảm bảo hoạt động bền bỉ.
- Dễ dàng bảo trì, nâng cấp: Thiết kế khoa học giúp việc kiểm tra, sửa chữa hoặc mở rộng hệ thống trong tương lai trở nên thuận tiện.
Phân Loại Tủ Điện Hạ Thế Theo Chức Năng
Tủ điện hạ thế được chia thành các nhóm chính dựa trên chức năng sử dụng:
1. Tủ Điện Phân Phối Hạ Thế
Đây là nhóm tủ phổ biến nhất, có nhiệm vụ chính là nhận nguồn điện và phân chia nó đến các nhánh phụ tải khác nhau.
Tủ Phân Phối Tổng (MSB – Main Switchboard)
Là tủ điện được lắp đặt ngay sau trạm biến áp, chứa các thiết bị đóng cắt tổng có dòng định mức lớn (như ACB, MCCB). Tủ MSB là đầu nguồn của toàn bộ hệ thống điện hạ thế.
Tủ Phân Phối Nhánh (DB – Distribution Board)
Là các tủ điện nhỏ hơn, nhận nguồn từ tủ MSB và cấp điện cho các khu vực hoặc các nhóm thiết bị cụ thể trong một tầng nhà, một phân xưởng. Tủ DB thường chứa các MCB hoặc RCBO.
Tủ Chuyển Nguồn Tự Động (ATS)
Là một dạng tủ phân phối đặc biệt, có chức năng tự động chuyển đổi giữa nguồn điện lưới và nguồn điện dự phòng (máy phát), đảm bảo nguồn điện không bị gián đoạn.
Tủ Bù Công Suất Phản Kháng
Loại tủ này chứa các tụ bù và bộ điều khiển, có chức năng cải thiện hệ số công suất (cosφ) cho hệ thống, giúp doanh nghiệp tránh bị phạt tiền điện và giảm tổn thất điện năng.
2. Tủ Điện Điều Khiển Hạ Thế
Loại tủ này có chức năng điều khiển các thiết bị phụ tải hoạt động theo một logic, một quy trình đã được lập trình sẵn. Ví dụ phổ biến là tủ điện điều khiển chiếu sáng (tự động bật/tắt đèn theo thời gian) hoặc tủ điều khiển bơm (điều khiển bơm nước theo mức cạn/đầy của bể).
3. Tủ Điện Động Lực (MCC)
Tủ điện động lực, hay còn gọi là Tủ điều khiển động cơ (Motor Control Center – MCC), là loại tủ chuyên dụng để cấp nguồn, điều khiển và bảo vệ các động cơ điện. Bên trong tủ MCC thường chứa các bộ khởi động (sao-tam giác, khởi động mềm) hoặc biến tần để điều khiển tốc độ và bảo vệ động cơ một cách tối ưu.
Fuco – Đơn Vị Sản Xuất Tủ Điện Hạ Thế Uy Tín
Quý khách hàng có nhu cầu thiết kế và thi công lắp đặt tủ điện hạ thế, xin vui lòng liên hệ với Fuco. Với nhiều năm kinh nghiệm trong ngành, chúng tôi tự hào là đơn vị chuyên sản xuất các loại tủ điện hạ thế chất lượng cao, bao gồm: tủ phân phối tổng (MSB), tủ tụ bù, tủ phân phối (DB), tủ điều khiển động cơ (MCC), tủ điều khiển bơm, chiếu sáng và các hệ thống giám sát SCADA…
Uy tín của Fuco đã được khẳng định qua hàng loạt dự án lớn nhỏ trên toàn quốc. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm đạt tiêu chuẩn kỹ thuật, an toàn tuyệt đối với mức giá cạnh tranh nhất. Đến với chúng tôi, bạn hoàn toàn có thể yên tâm về chất lượng sản phẩm cũng như dịch vụ hậu mãi chuyên nghiệp.
Lời Kết
Việc hiểu rõ các loại tủ điện hạ thế như tủ điện phân phối DB, tủ điện điều khiển, tủ điện động lực là nền tảng để lựa chọn đúng giải pháp cho công trình của bạn. Một hệ thống tủ điện được thiết kế và lắp đặt chuyên nghiệp không chỉ đảm bảo an toàn mà còn giúp tối ưu hóa chi phí vận hành trong dài hạn. Hy vọng những thông tin trên sẽ hữu ích cho bạn.
