Thi công máng cáp điện đúng kỹ thuật là yếu tố then chốt đảm bảo an toàn và vận hành ổn định cho hệ thống điện công trình. Với đội ngũ giàu kinh nghiệm, giải pháp tối ưu và báo giá cạnh tranh, chúng tôi mang đến dịch vụ thi công trọn gói, phù hợp mọi loại hình nhà xưởng, tòa nhà, khu công nghiệp.
Thang cáp, máng cáp và khay cáp là gì?
Thang cáp, máng cáp và khay cáp là ba thành phần chính của hệ thống quản lý cáp. Mỗi loại có công dụng riêng biệt.
- Thang cáp (Cable Ladder): Là hệ thống giá đỡ cáp dạng hở, có cấu trúc như một cái thang. Thang cáp được dùng để đỡ các loại cáp lớn, nặng và cần thông gió tốt. Chúng thích hợp cho các khu vực yêu cầu khả năng tản nhiệt cao.
- Máng cáp (Cable Tray): Là hệ thống đỡ cáp dạng hộp kín hoặc đục lỗ. Máng cáp dùng để bảo vệ cáp khỏi các tác động cơ học và môi trường bên ngoài. Loại này phù hợp với các đường dây cần sự bảo vệ cao và tính thẩm mỹ.
- Khay cáp (Cable Trunking/Duct): Thường là dạng hộp kín, có kích thước nhỏ hơn máng cáp. Khay cáp dùng để đi dây điện trong các không gian hạn chế. Chúng thường được sử dụng cho các hệ thống cáp điều khiển hoặc cáp tín hiệu.
Khi nào cần lắp máng cáp điện?
Thi công máng cáp điện là giải pháp tối ưu cho nhiều loại công trình. Việc lắp đặt máng cáp điện cần thiết trong các trường hợp sau:
- Nhà xưởng và nhà máy sản xuất: Đảm bảo đường dây điện được bảo vệ an toàn khỏi tác động cơ học và hóa chất. Đồng thời, giúp quản lý hệ thống cáp phức tạp một cách gọn gàng.
- Các tòa nhà cao tầng (Building): Tạo sự chuyên nghiệp và an toàn cho hệ thống điện. Máng cáp giúp phân phối điện hiệu quả và dễ dàng bảo trì.

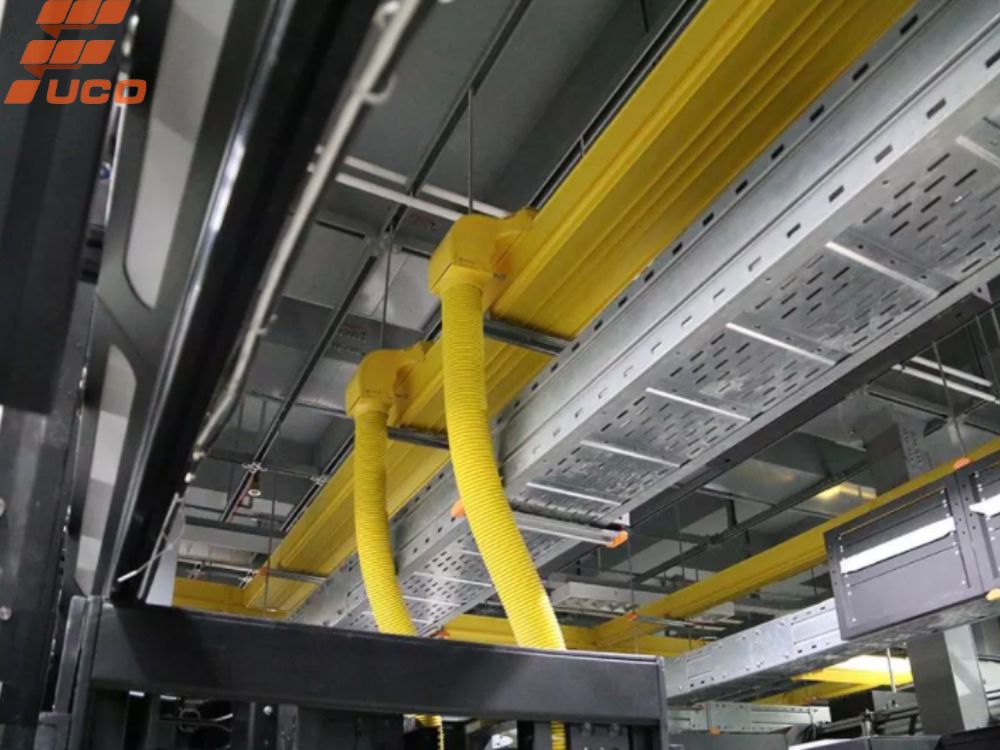

- Trung tâm dữ liệu và phòng server: Bảo vệ các đường cáp mạng và cáp điện quan trọng. Hệ thống này giúp giảm thiểu rủi ro chập cháy, tăng tính ổn định cho toàn hệ thống.
- Hệ thống năng lượng tái tạo: Như điện mặt trời, điện gió. Máng cáp giúp đi dây các cáp DC và AC một cách có tổ chức. Chúng bảo vệ cáp khỏi các yếu tố thời tiết khắc nghiệt.
- Hạ tầng giao thông: Đường hầm, cầu, ga tàu điện. Máng cáp đảm bảo an toàn cho các đường dây điện tín hiệu và chiếu sáng.
- Các dự án cơ sở hạ tầng lớn: Sân bay, cảng biển, khu đô thị mới. Hệ thống máng cáp giúp quản lý khối lượng lớn cáp điện một cách hiệu quả.
>> Xem thêm: Công Ty Sản Xuất Thang Máng Cáp Chất Lượng Cao
Mục Tiêu và Yêu Cầu Khi Thi Công Hệ Thống Máng Cáp
Việc thi công máng cáp đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo hiệu suất, an toàn và tuổi thọ cho hệ thống điện.
Mục tiêu kỹ thuật và hiệu suất hệ thống
Thi công máng cáp đảm bảo:
- Tải trọng: Hệ thống chịu lực tốt, đáp ứng khối lượng cáp điện.
- An toàn điện: Ngăn chặn rò rỉ, đảm bảo cách điện tối ưu.
- Dễ bảo trì: Thiết kế thuận tiện cho kiểm tra, sửa chữa.
- Khả năng mở rộng: Linh hoạt nâng cấp, đáp ứng nhu cầu tương lai.
Yêu cầu bắt buộc theo tiêu chuẩn ngành
Hệ thống máng cáp phải tuân thủ:
- Độ cách điện: Đạt tiêu chuẩn IEC, ngăn chặn sự cố điện.
- Nối đất: Đảm bảo an toàn, giảm nguy cơ chập điện.
- Khoảng cách treo: Phù hợp, tránh võng hoặc hư hỏng.
- Vật liệu: Thép mạ kẽm, inox, hoặc nhôm đạt chuẩn chống ăn mòn.
Thi công máng cáp cần chính xác, tuân thủ tiêu chuẩn, đảm bảo an toàn và hiệu quả lâu dài.
Chuẩn bị trước khi thi công máng điện
Giai đoạn tiền thi công quyết định hiệu quả dự án thi công máng điện.
Chuẩn bị vật tư đạt chuẩn
- Lựa chọn máng điện, phụ kiện, hệ treo đúng tiêu chuẩn thiết kế.
- Đảm bảo vật tư chất lượng, phù hợp với yêu cầu kỹ thuật.
- Kiểm tra số lượng, chủng loại trước khi thi công máng điện.
Kiểm tra và xử lý mặt bằng
- Dọn sạch khu vực thi công, loại bỏ chướng ngại vật.
- Đảm bảo cao độ, không gian thao tác an toàn.
- Đo đạc chính xác, đánh dấu vị trí lắp đặt máng điện.
Nhân sự và thiết bị thi công
- Sử dụng tổ đội thi công M&E có kinh nghiệm.
- Trang bị máy cân bằng laser, thước nivô, máy cắt.
- Đảm bảo an toàn lao động trong suốt quá trình thi công máng điện.
Quy trình thi công máng cáp điện chuẩn kỹ thuật
Thi công máng cáp điện đảm bảo chất lượng, tối ưu thời gian và chi phí. Dưới đây là quy trình 6 bước chi tiết:
Bước 1: Khảo sát hiện trạng và định tuyến máng cáp
Kiểm tra hiện trạng công trình. Xác định lộ trình máng cáp điện tối ưu. Đo đạc chính xác, lập bản vẽ. Đảm bảo tránh chướng ngại vật và tiết kiệm không gian.
Bước 2: Thi công hệ treo và giá đỡ đúng tiêu chuẩn
Lắp đặt giá đỡ, thanh treo chắc chắn. Sử dụng vật liệu đạt chuẩn như thép mạ kẽm hoặc inox. Đảm bảo chịu tải theo thiết kế. Căn chỉnh vị trí theo bản vẽ.

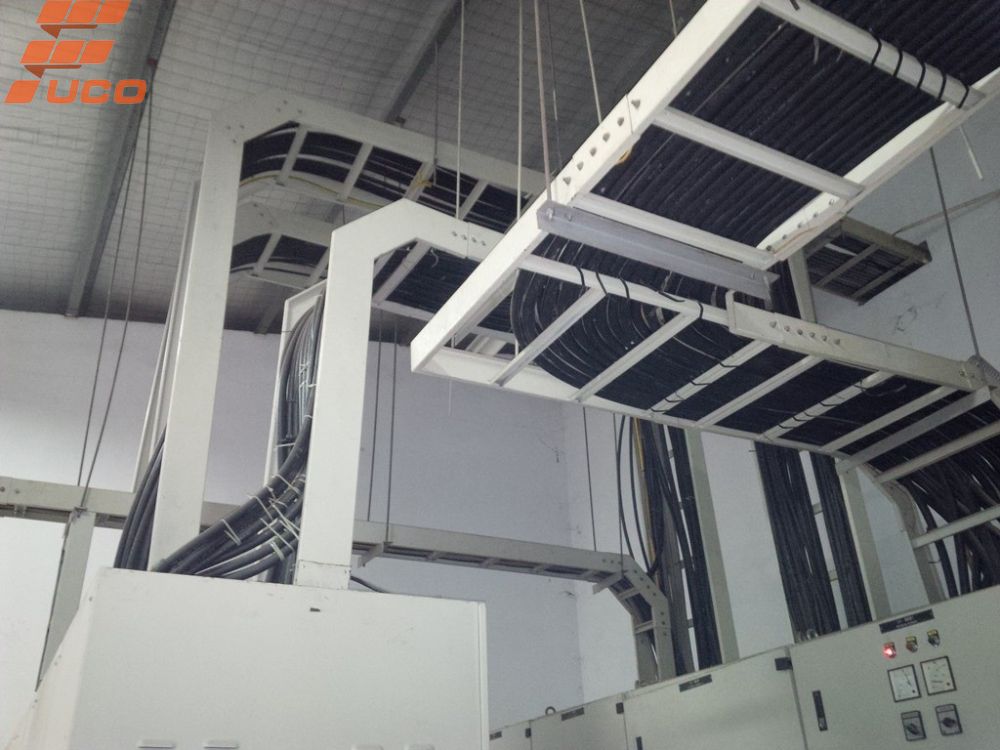

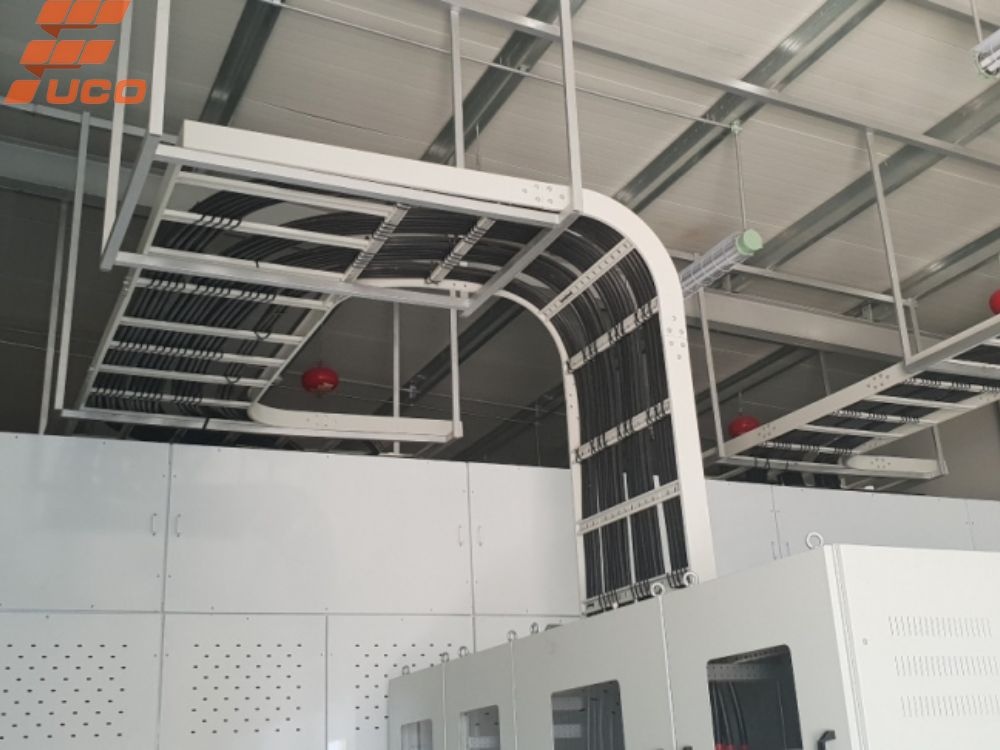

Bước 3: Lắp đặt thang/máng cáp và liên kết phụ kiện
Cắt, ghép máng cáp điện theo kích thước. Lắp đặt lên giá đỡ. Sử dụng phụ kiện như co nối, T nối đạt chuẩn. Đảm bảo liên kết chắc chắn, không rung lắc.
Bước 4: Căn chỉnh cao độ, xử lý bavia
Kiểm tra độ phẳng và cao độ máng cáp. Dùng dụng cụ chuyên dụng để căn chỉnh. Loại bỏ bavia, mài nhẵn cạnh sắc. Đảm bảo an toàn và thẩm mỹ.
Bước 5: Nối đất toàn hệ thống để chống rò rỉ điện
Lắp dây nối đất cho toàn bộ máng cáp. Kiểm tra điện trở nối đất đạt chuẩn. Đảm bảo an toàn, chống rò rỉ điện. Tuân thủ quy định TCVN.
Bước 6: Vệ sinh và kiểm tra hoàn thiện trước nghiệm thu
Vệ sinh máng cáp, loại bỏ bụi bẩn. Kiểm tra độ chắc chắn và thẩm mỹ. Đo đạc thông số kỹ thuật, lập biên bản nghiệm thu. Bàn giao hệ thống đạt chuẩn.
Lưu ý: Thi công máng cáp điện cần đội ngũ chuyên nghiệp và vật liệu chất lượng để đảm bảo an toàn, độ bền lâu dài.
Quy Trình Nghiệm Thu Hệ Thống Máng Cáp Điện
Việc nghiệm thu và hoàn công là bước cuối cùng và cực kỳ quan trọng trong biện pháp thi công thang máng cáp. Quá trình này đảm bảo hệ thống đáp ứng đúng yêu cầu kỹ thuật, an toàn và các tiêu chuẩn ngành.
Hạng mục cần kiểm tra trong nghiệm thu
Khi tiến hành nghiệm thu hệ thống máng cáp, cần kiểm tra kỹ lưỡng các hạng mục sau:
- Kiểm tra lắp đặt: Đảm bảo máng cáp được lắp đặt thẳng, cân bằng, đúng cao độ và khoảng cách treo theo bản vẽ thiết kế.
- Chất lượng mối nối: Kiểm tra tất cả các mối nối, co, T, giảm… phải chắc chắn, khít và đúng kỹ thuật.
- Hệ thống đỡ và treo: Đảm bảo các ty ren, kẹp, giá đỡ được cố định vững chắc, chịu tải tốt và không bị rung lắc.
- Đường đi của cáp: Xác nhận cáp được đi gọn gàng, đúng vị trí, không bị xoắn, gấp khúc hay căng quá mức.
- Nối đất và cách điện: Kiểm tra hệ thống tiếp địa của máng cáp phải được thực hiện đầy đủ và đúng chuẩn. Đồng thời, đảm bảo độ cách điện của cáp và máng.
- Vệ sinh công nghiệp: Máng cáp phải sạch sẽ, không có bụi bẩn, mảnh vụn hay vật cản.
Hồ sơ nghiệm thu và hoàn công theo quy định
Để hoàn thành biện pháp thi công thang máng cáp, hồ sơ nghiệm thu và hoàn công cần bao gồm:
- Biên bản nghiệm thu tổng thể: Xác nhận toàn bộ hệ thống đã được thi công đúng quy cách và đạt yêu cầu.
- Bản vẽ hoàn công: Cập nhật các thay đổi thực tế so với bản vẽ thiết kế ban đầu (nếu có).
- Giấy tờ kiểm định vật liệu: Chứng chỉ chất lượng (CQ), chứng nhận xuất xứ (CO) của máng cáp, phụ kiện và cáp điện.
- Hồ sơ an toàn lao động: Các biên bản kiểm tra, nghiệm thu về an toàn trong suốt quá trình thi công.
- Các chứng chỉ, giấy phép liên quan: Giấy phép xây dựng, giấy phép PCCC (nếu có yêu cầu).
Bảng Giá Thi Công Máng Cáp – Báo Giá Mới Nhất 2025
FUCP E&C cung cấp bảng giá thi công máng cáp cạnh tranh, minh bạch cho năm 2025. Chúng tôi cam kết chất lượng và sự chuyên nghiệp trong mọi dự án.
Các yếu tố ảnh hưởng đến đơn giá tại FUCP E&C
Đơn giá thi công máng cáp của chúng tôi phụ thuộc vào các yếu tố chính:
- Vật liệu và quy cách: Loại vật liệu (thép mạ kẽm, sơn tĩnh điện, inox, PVC), kích thước và độ dày máng cáp.
- Độ phức tạp thi công: Thi công trên cao, không gian hẹp, hoặc môi trường đặc biệt (hóa chất, chống cháy) sẽ có chi phí cao hơn.
- Khối lượng và tiến độ: Khối lượng lớn thường có giá ưu đãi. Yêu cầu tiến độ gấp rút có thể phát sinh thêm chi phí.
- Yêu cầu kỹ thuật: Các yêu cầu đặc biệt về chống sét, chống nhiễu, hoặc phụ kiện chuyên dụng.
Cam kết minh bạch báo giá và bảo hành từ FUCP E&C
FUCP E&C cam kết:
- Báo giá minh bạch: Cung cấp báo giá chi tiết, rõ ràng từng hạng mục.
- Chất lượng thi công: Đội ngũ kỹ sư, kỹ thuật viên giàu kinh nghiệm, tuân thủ tiêu chuẩn.
- Chính sách bảo hành: Bảo hành dài hạn từ 12-24 tháng cho mọi dự án.
- Hỗ trợ kỹ thuật 24/7: Luôn sẵn sàng tư vấn và giải đáp mọi thắc mắc.
Liên hệ ngay +84 98 470 03 55 để nhận tư vấn và báo giá chi tiết cho dự án của bạn!
FAQs – Câu hỏi thường gặp khi thi công máng cáp điện
Máng cáp có cần nối đất không?
Có. Tất cả hệ thống máng cáp kim loại bắt buộc phải nối đất để đảm bảo an toàn điện, chống rò rỉ và nhiễu điện từ.
Nên dùng máng nào cho môi trường ngoài trời?
Máng cáp mạ kẽm nhúng nóng hoặc inox là lựa chọn phù hợp cho ngoài trời nhờ khả năng chống ăn mòn và chịu thời tiết tốt.
Máng cáp có dùng chung dây mạng và điện không?
Không nên. Dây điện và dây mạng cần đi riêng để tránh nhiễu sóng, đảm bảo tín hiệu ổn định và an toàn vận hành.
Khoảng cách tiêu chuẩn giữa các ty treo?
Khoảng cách từ 1,5m đến 2m, tùy theo tải trọng máng cáp và thiết kế công trình. Cần tuân theo tiêu chuẩn kỹ thuật TCVN.
Kết luận
Thi công máng cáp điện đúng kỹ thuật không chỉ đảm bảo an toàn mà còn nâng cao hiệu suất vận hành hệ thống điện. FUCO tự hào là đơn vị thi công uy tín, báo giá minh bạch, đội ngũ giàu kinh nghiệm. Liên hệ FUCO ngay hôm nay để được tư vấn miễn phí và nhận báo giá chi tiết cho công trình của bạn!
