sơ đồ lắp đặt tủ điện phân phối hạ áp
Việc hiểu rõ
sơ đồ lắp đặt tủ điện phân phối hạ áp là yếu tố then chốt để đảm bảo hệ thống điện vận hành an toàn, ổn định và đúng chuẩn kỹ thuật. Bài viết này sẽ giúp bạn nắm được sơ đồ đấu nối chi tiết, các bước lắp đặt chuẩn xác và những lưu ý quan trọng trong quá trình thi công tủ điện hạ áp.

Mục Lục

Toggle
  • Tiêu chuẩn thiết kế và lắp đặt tủ điện hạ áp
    • Tiêu chuẩn thiết kế tủ điện (IEC, TCVN 7997:2009…)
  • Sơ đồ lắp đặt tủ điện phân phối hạ áp
    • Sơ đồ nguyên lý hoạt động của tủ điện
    • Nguyên lý hoạt động chính:
    • Sơ đồ đấu nối thực tế
  • Quy trình lắp đặt tủ điện hạ áp đúng chuẩn kỹ thuật
    • Bước 1: Khảo sát vị trí và chuẩn bị mặt bằng lắp đặt
    • Bước 2: Ghép tủ – định vị – bắt vít cố định tủ
    • Bước 3: Lắp đặt và đấu nối thanh cái – thanh tiếp địa
    • Bước 4: Đấu cáp điện vào – ra
    • Bước 5: Nối dây điều khiển và dây tín hiệu
    • Bước 6: Kiểm tra, đo kiểm và đóng điện chạy thử
  • Những lưu ý quan trọng khi lắp đặt và sử dụng tủ điện hạ áp
    • Lỗi kỹ thuật phổ biến và cách xử lý
    • Kiểm tra định kỳ – bảo trì tủ điện đúng cách
  • Đơn vị cung cấp – lắp đặt tủ điện hạ áp uy tín
    • Kết luận

Tiêu chuẩn thiết kế và lắp đặt tủ điện hạ áp

Thiết kế và lắp đặt tủ điện hạ áp cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn. Dưới đây là những bộ tiêu chuẩn quan trọng trong thiết kế và thi công tủ điện hạ áp theo quy định Việt Nam và quốc tế.

Tiêu chuẩn thiết kế tủ điện (IEC, TCVN 7997:2009…)

  • TCVN 7997:2009 (IEC 61439-1:2009): Tiêu chuẩn Việt Nam tương đương IEC, quy định các yêu cầu chung cho tủ điện hạ áp dạng lắp ráp.

  • IEC 61439-2: Áp dụng riêng cho các tủ phân phối điện hạ áp (Power switchgear and controlgear assemblies).

  • TCVN 3624:2007: Về lắp đặt thiết bị điện trong nhà.

  • IEC 60529: Quy định cấp bảo vệ IP (chống bụi, chống nước) của vỏ tủ điện.

  • IEC 60204-1: Hệ thống điều khiển điện dùng trong máy công nghiệp – yêu cầu an toàn về điện.

Các tiêu chuẩn này giúp đảm bảo tủ điện được thiết kế tối ưu về kết cấu, thông gió, chịu tải và phù hợp với mục đích sử dụng.

Sơ đồ lắp đặt tủ điện phân phối hạ áp

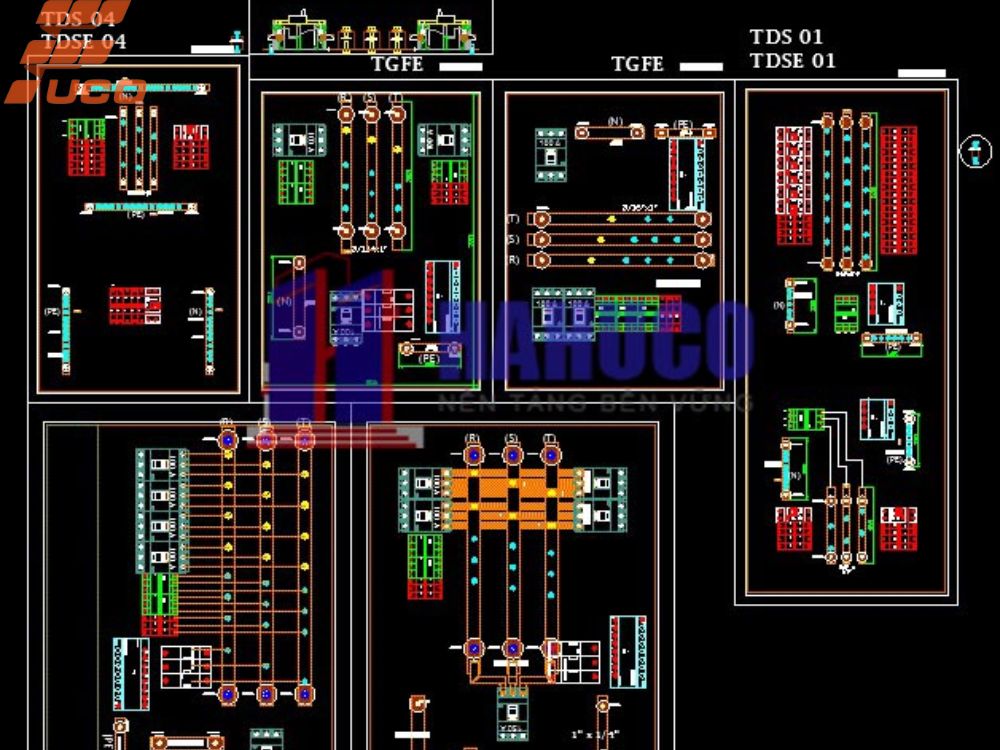

Sơ đồ nguyên lý hoạt động của tủ điện

Sơ đồ thể hiện 2 hệ thống phân phối điện hạ áp độc lập (System I và System II), mỗi hệ thống nhận nguồn từ trạm biến áp trung gian và cung cấp điện cho các tải.

Đây là mô hình song song, giúp đảm bảo tính liên tục và ổn định trong cấp điện.

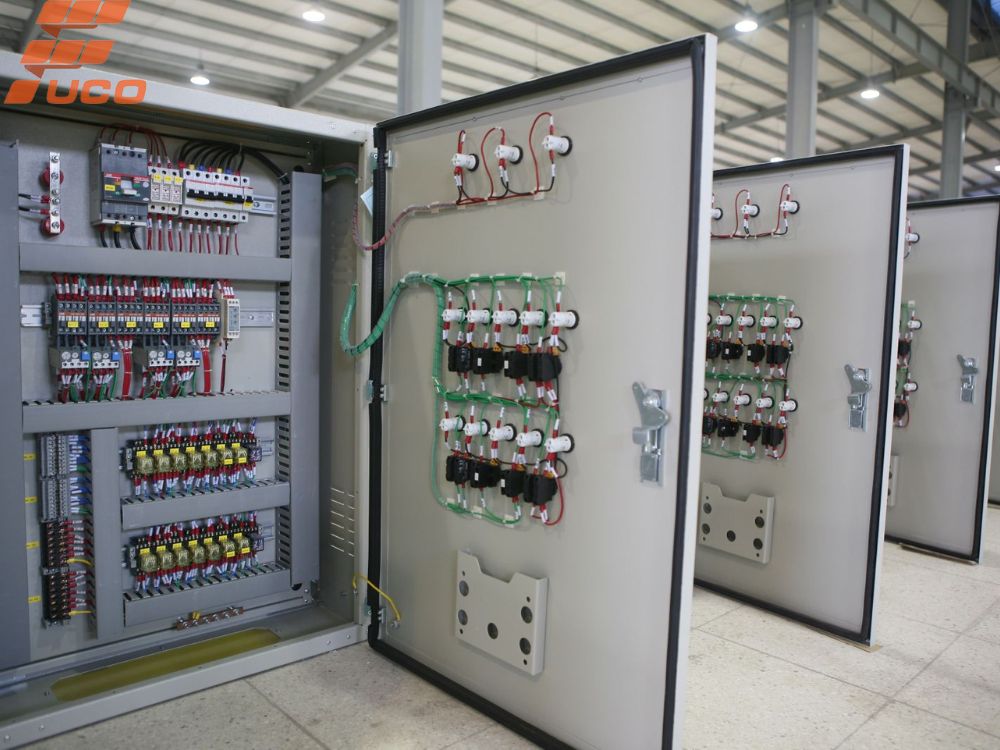

sơ đồ lắp đặt tủ điện phân phối hạ áp
Sơ đồ lắp đặt tủ điện phân phối hạ áp

Thành phần chính:

High Voltage Power Distribution System I & II

  • Hai nguồn điện trung thế độc lập cấp cho hệ thống thông qua máy biến áp riêng (Transformer system I & II).

Transformer system I & II

  • Biến áp hạ điện áp trung thế xuống mức điện áp thấp phù hợp với tải tiêu thụ.

Low Voltage Power Distribution System I & II

  • Hệ thống thanh cái và các nhánh tải của mỗi hệ thống.

  • Bao gồm các thiết bị đóng cắt và bảo vệ ở mỗi nhánh.

Reactive Power Compensation System I & II

  • Bộ tụ bù công suất phản kháng giúp cải thiện hệ số công suất và giảm tổn thất điện năng.

Các dao cách ly (ID, 2DL, 3DL)

  • Dùng để kết nối hoặc cô lập hai hệ thống khi cần thiết.

  • Đảm bảo có thể chuyển tải từ hệ thống này sang hệ thống kia nếu một bên gặp sự cố (hệ thống ATS manual hoặc semi-auto).

Nguyên lý hoạt động chính:

  • Bình thường: Hệ thống I và II hoạt động độc lập, mỗi bên cấp điện cho tải riêng của mình.

  • Khi một bên gặp sự cố: Có thể chuyển tải sang hệ thống còn lại nhờ dao nối ngang (3DL), đảm bảo cung cấp điện liên tục.

  • Bù công suất phản kháng: Các tụ điện ở hai hệ thống hoạt động riêng biệt, bù công suất cho từng hệ thống riêng.

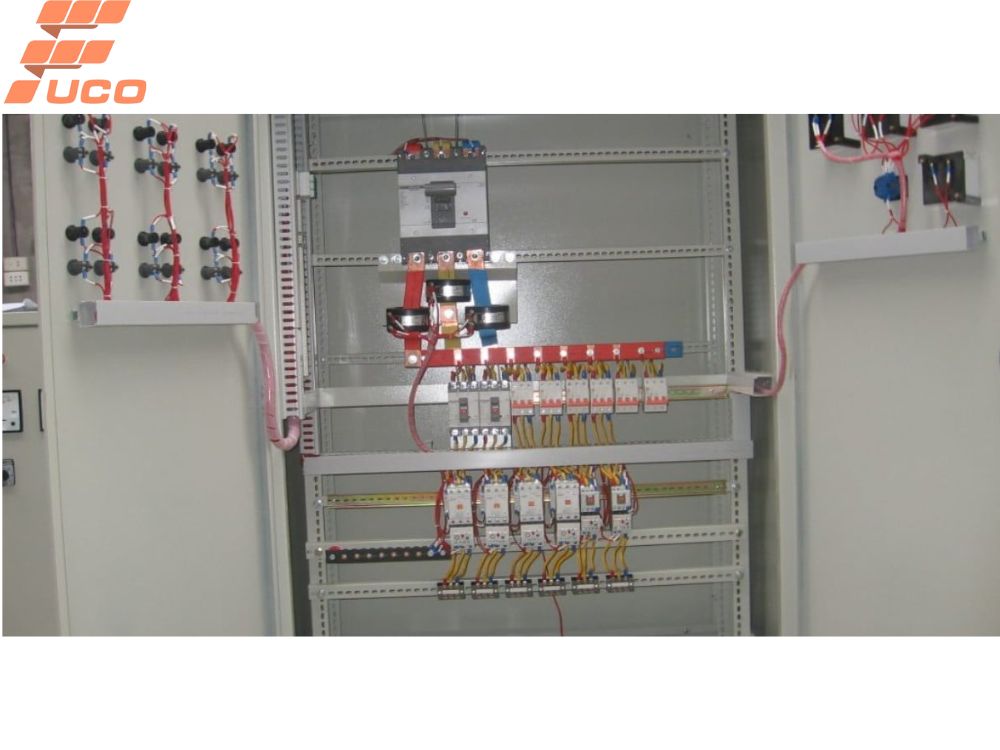

Sơ đồ đấu nối thực tế

sơ đồ lắp đặt tủ điện phân phối hạ áp
Sơ đồ lắp đặt thực tế

Quy trình lắp đặt tủ điện hạ áp đúng chuẩn kỹ thuật

Việc lắp đặt tủ điện hạ áp cần tuân thủ quy trình kỹ thuật nghiêm ngặt để đảm bảo an toàn và hiệu quả vận hành. Dưới đây là các bước cơ bản từ khảo sát đến nghiệm thu, phù hợp với tiêu chuẩn ngành điện.

Bước 1: Khảo sát vị trí và chuẩn bị mặt bằng lắp đặt

Chọn vị trí thoáng khí, khô ráo, không bị rung lắc. Đảm bảo có khoảng cách an toàn xung quanh tủ để tiện bảo trì và vận hành.

Bước 2: Ghép tủ – định vị – bắt vít cố định tủ

Tiến hành ghép các khoang tủ (nếu có), cân chỉnh theo mặt bằng thiết kế. Bắt vít cố định vào nền hoặc khung sắt chắc chắn để chống rung.

Bước 3: Lắp đặt và đấu nối thanh cái – thanh tiếp địa

Chọn thanh cái đúng tiết diện, cách điện tốt. Bố trí khoảng cách hợp lý, siết chặt bulong, sơn phủ chống oxy hóa. Kết nối tiếp địa an toàn theo tiêu chuẩn.

Bước 4: Đấu cáp điện vào – ra

Đấu nối đầu cáp nguồn vào và cáp tải ra theo đúng sơ đồ thiết kế. Dán nhãn phân biệt rõ ràng từng pha, đảm bảo siết chặt đầu cos.

Bước 5: Nối dây điều khiển và dây tín hiệu

Đấu dây tín hiệu cho thiết bị đo, relay, PLC. Gọn gàng, đúng thứ tự, tránh giao thoa tín hiệu. Dùng máng cáp và ống gen bảo vệ.

Bước 6: Kiểm tra, đo kiểm và đóng điện chạy thử

Đo cách điện, thử ngắn mạch, kiểm tra hoạt động từng thiết bị. Đảm bảo toàn bộ hệ thống ổn định trước khi cấp điện chính thức.

>>> Xem thêm: Hướng dẫn lắp đặt tủ điện hạ thế đúng tiêu chuẩn, chi tiết từng bước

Những lưu ý quan trọng khi lắp đặt và sử dụng tủ điện hạ áp

Để đảm bảo an toàn và vận hành ổn định, việc lắp đặt tủ điện hạ áp cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật.

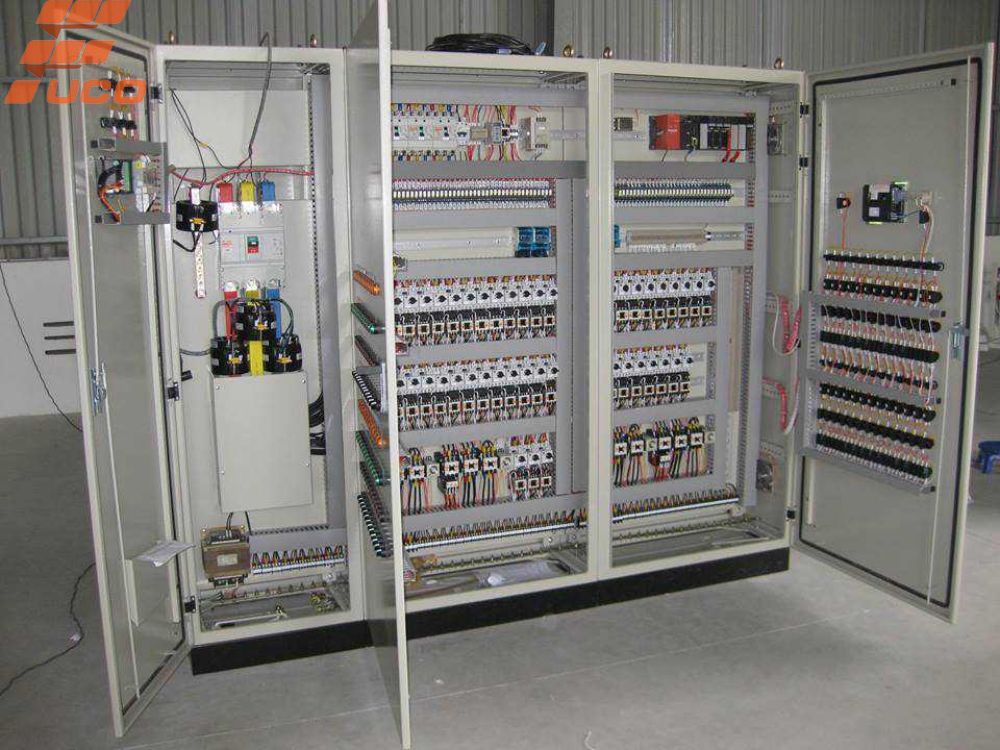

Lưu ý khi lắp đặt tủ điện phân phối hạ áp
Lưu ý quan trọng khi lắp đặt và sử dụng tủ điện hạ áp

Lỗi kỹ thuật phổ biến và cách xử lý

  • Đấu nhầm pha: Gây sai trình tự vận hành thiết bị. Cần kiểm tra sơ đồ đấu nối trước khi đấu cáp.

  • Cáp sai thứ tự: Dễ gây quá tải cục bộ hoặc sụt áp. Đánh dấu dây và sử dụng đồng hồ đo để xác nhận thứ tự.

  • Tiếp địa kém: Làm tăng nguy cơ rò điện. Cần đo điện trở tiếp địa ≤ 4Ω và sử dụng dây tiếp địa đúng tiết diện.

  • Siết dây không chặt: Dẫn đến phát nhiệt, cháy đầu cốt. Cần dùng lực siết theo đúng quy định nhà sản xuất.

Kiểm tra định kỳ – bảo trì tủ điện đúng cách

  • Tần suất kiểm tra: Nên kiểm tra tổng thể 6 tháng/lần và chi tiết 12 tháng/lần.

  • Vệ sinh tủ: Loại bỏ bụi bẩn, hơi ẩm bằng khí nén hoặc khăn khô. Không dùng nước hoặc hóa chất.

  • Xiết lại terminal: Kiểm tra độ siết của các đầu nối bằng cờ lê lực.

  • Đo cách điện: Dùng megohmmeter để đo trở cách điện, đảm bảo ≥ 1MΩ ở 500V DC.

Việc kiểm tra và bảo trì định kỳ không chỉ giúp tủ hoạt động an toàn mà còn hạn chế tối đa sự cố điện trong quá trình vận hành.

Đơn vị cung cấp – lắp đặt tủ điện hạ áp uy tín

FUCO E&C là đơn vị chuyên thiết kế, sản xuất và lắp đặt tủ điện hạ áp theo tiêu chuẩn IEC và TCVN. Với đội ngũ kỹ sư giàu kinh nghiệm, dây chuyền sản xuất hiện đại và hàng trăm dự án đã triển khai trên toàn quốc, FUCO E&C cam kết:

  • Thiết kế tối ưu theo yêu cầu từng công trình

  • Vật tư chính hãng, đầy đủ CO-CQ, bảo hành rõ ràng

  • Lắp đặt chuyên nghiệp, nghiệm thu an toàn điện theo tiêu chuẩn

  • Hỗ trợ tư vấn kỹ thuật, khảo sát tận nơi, báo giá minh bạch

Nếu bạn đang tìm một giải pháp tủ điện hạ áp chất lượng – an toàn – đúng chuẩn, FUCO E&C là lựa chọn đáng tin cậy.

Kết luận

Trên đây là hướng dẫn chi tiết về sơ đồ lắp đặt tủ điện phân phối hạ áp, từ tiêu chuẩn thiết kế, quy trình lắp đặt đến các lỗi thường gặp và cách khắc phục. Để được tư vấn kỹ thuật, nhận báo giá chính xác hoặc tải sơ đồ mẫu miễn phí, hãy liên hệ ngay với đội ngũ chuyên gia của FUCO E&C để được hỗ trợ nhanh chóng và chuyên nghiệp.
