Tủ bù công suất

Tủ bù công suất là thiết bị điện quan trọng. Chúng giúp tối ưu hóa hệ thống điện. Việc này đặc biệt cần thiết cho các doanh nghiệp, nhà máy. Lắp đặt tủ bù công suất phản kháng mang lại nhiều lợi ích. Chúng giúp tiết kiệm chi phí, nâng cao hiệu suất hoạt động.

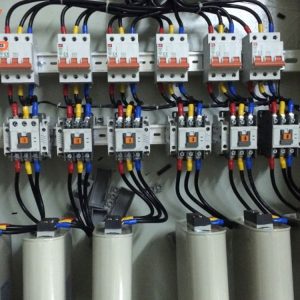

Tủ Bù Công Suất là gì?

Tủ bù công suất là một hệ thống các tụ điện được đấu nối song song. Chúng được kết hợp với các thiết bị điều khiển và bảo vệ. Mục đích chính là cải thiện hệ số công suất (cos ϕ). Hệ số này là tỷ lệ giữa công suất hữu công và công suất biểu kiến.

Công suất hữu công (P) là phần năng lượng sinh công thực. Nó thực hiện các công việc hữu ích như làm quay động cơ, phát sáng đèn. Công suất phản kháng (Q) là phần năng lượng vô ích. Nó tạo ra từ trường cho các thiết bị như động cơ, máy biến áp. Công suất biểu kiến (S) là tổng của hai loại trên.

Khi hệ số cos ϕ thấp, có nghĩa là công suất phản kháng cao. Điều này gây lãng phí năng lượng. Tủ bù công suất phản kháng sẽ cung cấp công suất phản kháng ngược chiều. Việc này giúp triệt tiêu công suất phản kháng từ tải. Kết quả là hệ số cos ϕ được nâng cao.

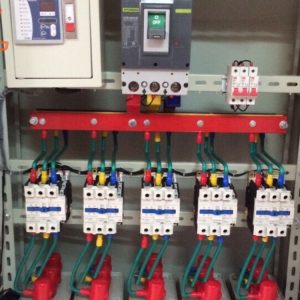

Tụ bù công suất có tác dụng gì?

Lắp đặt tủ tụ bù công suất mang lại nhiều lợi ích thiết thực. Đặc biệt là cho các doanh nghiệp sản xuất.

Tiết kiệm chi phí điện năng

Khi cos ϕ thấp, lượng công suất phản kháng tiêu thụ lớn. Điều này làm tăng tổn thất điện năng trên đường dây. Tủ bù công suất giảm lượng công suất phản kháng truyền tải. Nhờ đó, hóa đơn tiền điện hàng tháng sẽ giảm đáng kể. Đây là lợi ích kinh tế rõ rệt nhất.

Tránh bị phạt cos phi thấp từ điện lực

Tổng công ty Điện lực Việt Nam (EVN) có quy định về hệ số công suất. Nếu cos ϕ của khách hàng sử dụng điện lớn hơn 40kVA thấp hơn 0.85, họ sẽ bị phạt. Mức phạt này có thể rất cao. Lắp đặt tủ bù công suất giúp duy trì cos ϕ ở mức quy định. Điều này giúp doanh nghiệp tránh được các khoản phạt không đáng có.

Cải thiện chất lượng điện áp

Công suất phản kháng lớn gây sụt áp trên lưới điện. Điện áp không ổn định ảnh hưởng xấu đến hoạt động của thiết bị. Tủ điện bù công suất phản kháng giúp duy trì điện áp ổn định. Từ đó, thiết bị hoạt động hiệu quả và bền bỉ hơn.

Nâng cao tuổi thọ thiết bị điện

Giảm dòng điện phản kháng giúp giảm nhiệt cho dây dẫn. Nó cũng giảm tải cho máy biến áp. Điều này kéo dài tuổi thọ của toàn bộ hệ thống điện. Các thiết bị cũng hoạt động ổn định hơn.

Tăng khả năng truyền tải của đường dây và máy biến áp

Việc bù công suất giúp giải phóng công suất truyền tải. Điều này cho phép đường dây và máy biến áp tải thêm công suất hữu công. Hệ thống điện sẽ hoạt động hiệu quả hơn.

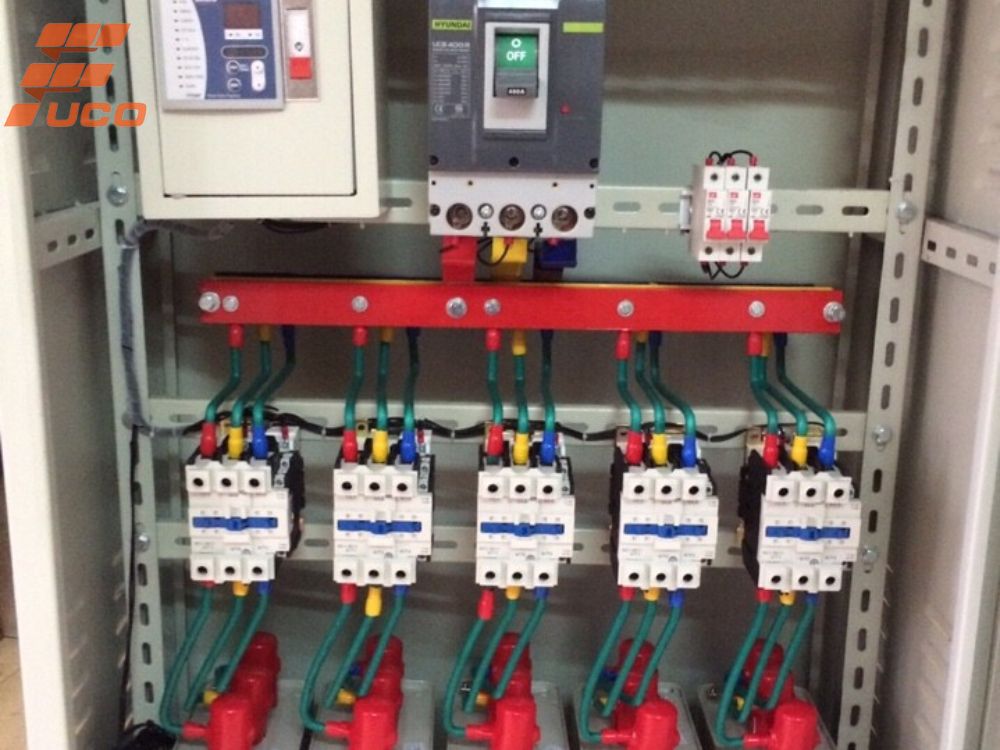

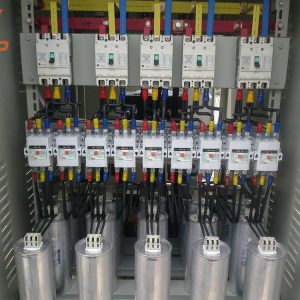

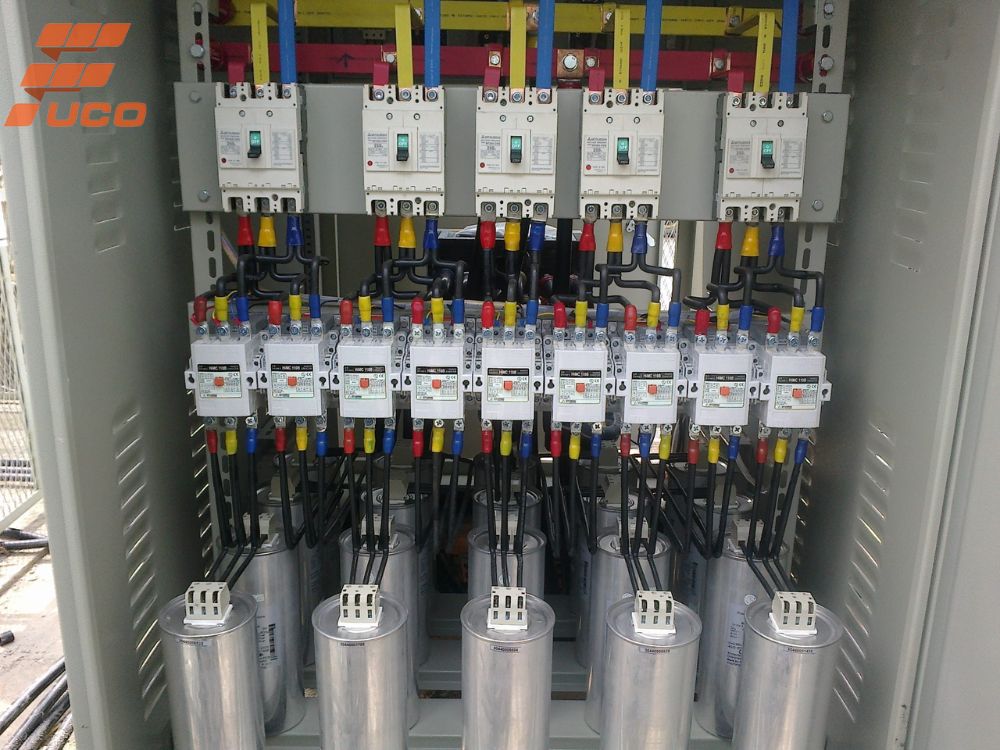

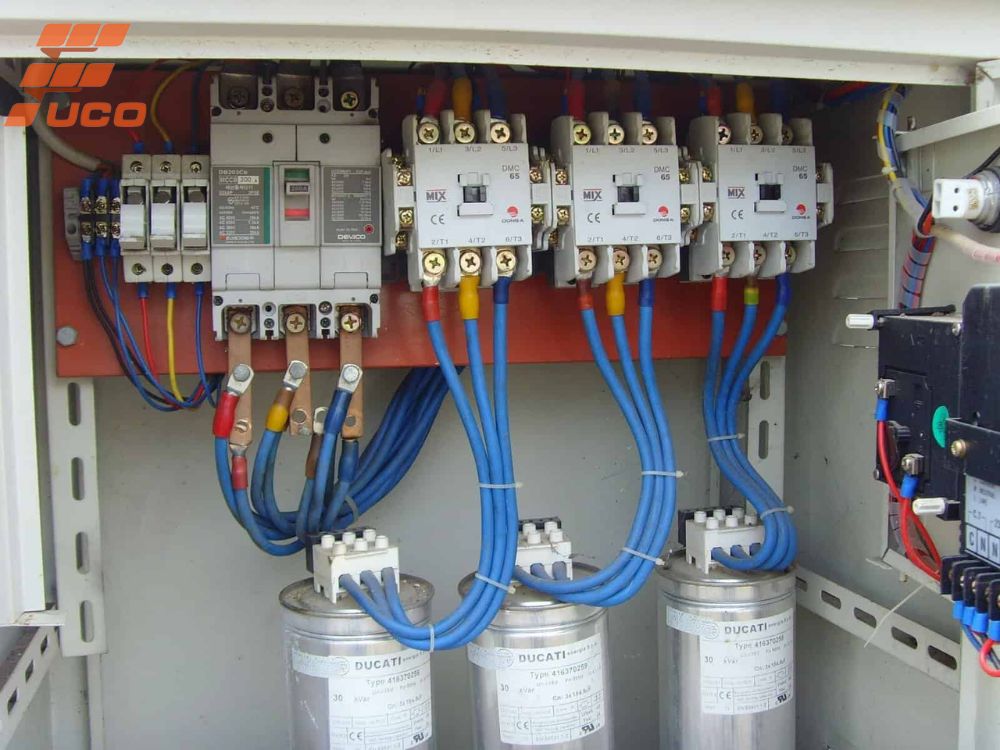

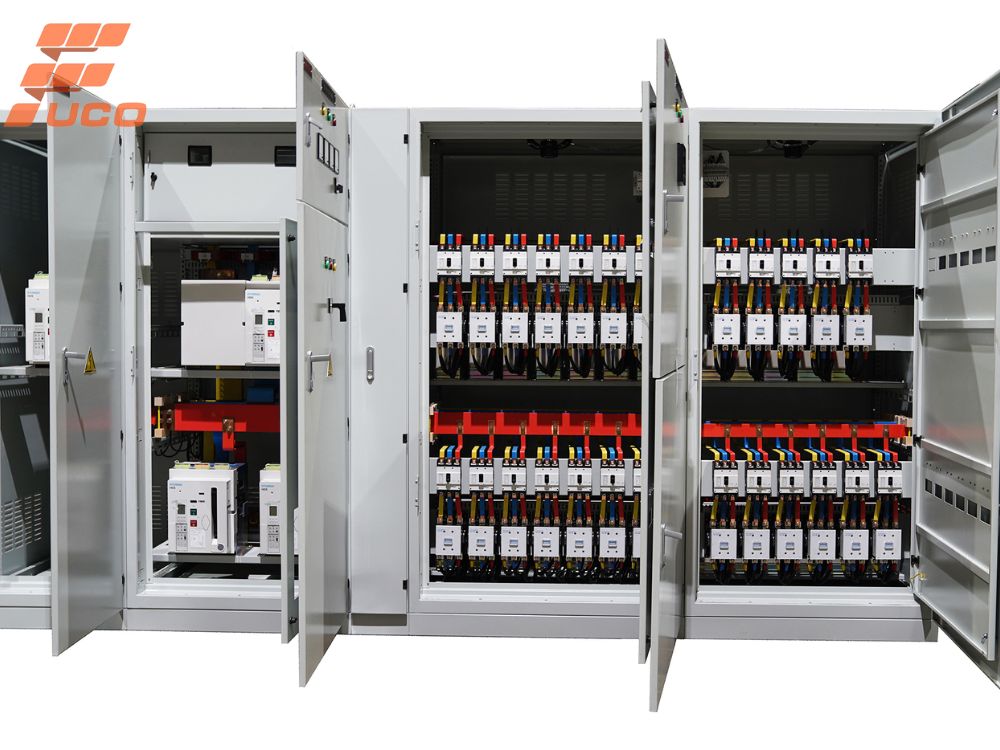

Cấu Tạo Chi Tiết Của Tủ Bù Công Suất Phản Kháng

Một tủ điện bù công suất phản kháng hoàn chỉnh bao gồm nhiều thành phần. Mỗi thành phần có vai trò quan trọng.

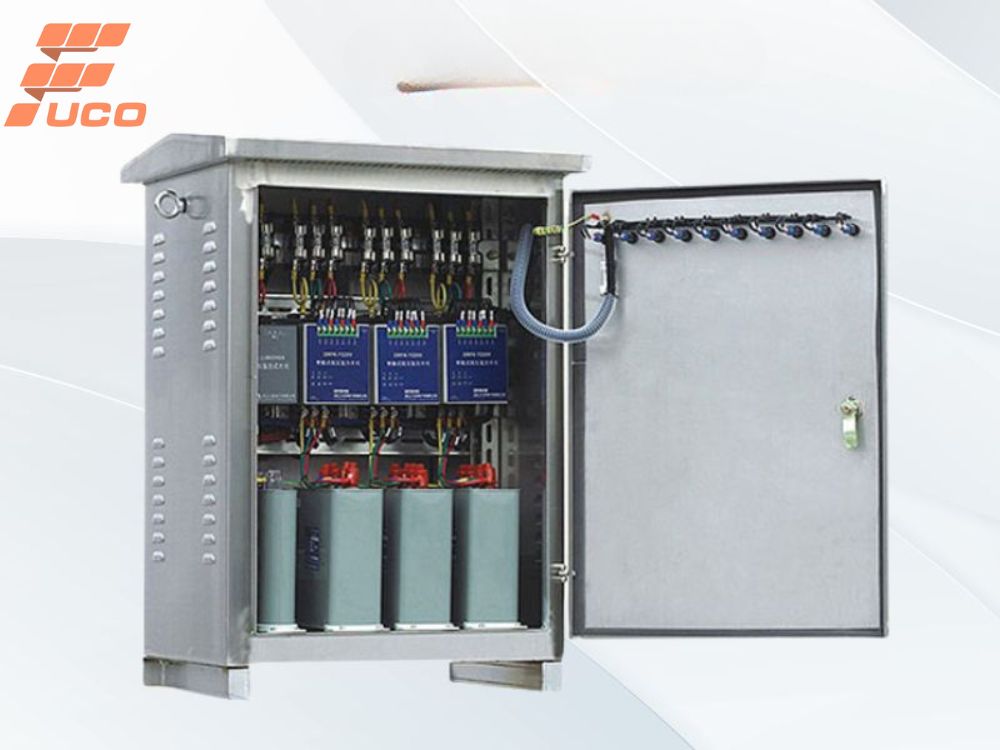

Vỏ tủ

Vỏ tủ bảo vệ các thiết bị bên trong. Vỏ thường được làm từ tôn sơn tĩnh điện. Nó có độ bền cao, chống gỉ sét. Tiêu chuẩn bảo vệ (IP) đảm bảo chống bụi và nước.

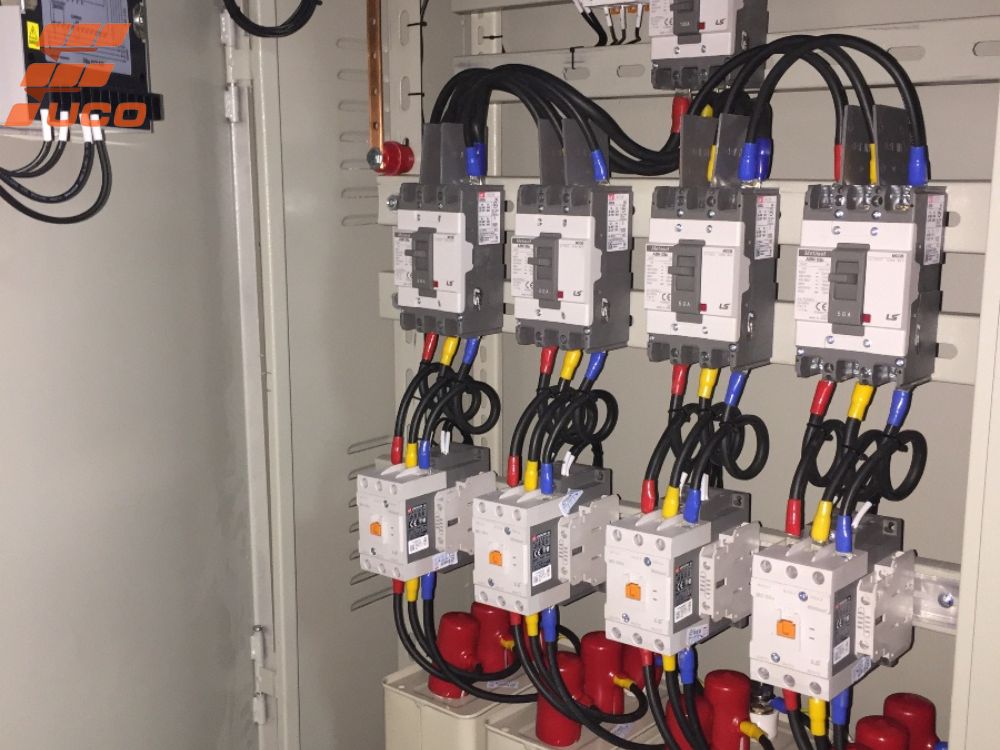

Thiết bị đóng cắt (aptomat/MCCB)

Chúng có nhiệm vụ đóng, cắt điện cho toàn bộ tủ. Aptomat/MCCB cũng bảo vệ tủ khỏi quá tải và ngắn mạch.

Bộ điều khiển tụ bù (Controller)

Đây là “bộ não” của tủ bù. Bộ điều khiển liên tục đo lường hệ số cos ϕ của lưới điện. Sau đó, nó sẽ tự động đóng hoặc cắt các cấp tụ bù. Việc này đảm bảo cos ϕ luôn đạt mức mong muốn. Các bộ điều khiển hiện đại có thể cài đặt nhiều chế độ.

Tụ điện bù (Capacitor)

Tụ điện bù là thành phần quan trọng nhất. Chúng tạo ra công suất phản kháng để bù cho tải. Có nhiều loại tụ bù: tụ khô, tụ dầu, tụ hạ thế, tụ trung thế. Lựa chọn loại tụ phù hợp phụ thuộc vào yêu cầu của hệ thống.

Cuộn kháng (Reactor)

Trong các hệ thống có nhiều sóng hài, cuộn kháng là cần thiết. Chúng được mắc nối tiếp với tụ bù. Cuộn kháng giúp lọc sóng hài. Việc này bảo vệ tụ bù và cải thiện chất lượng điện.

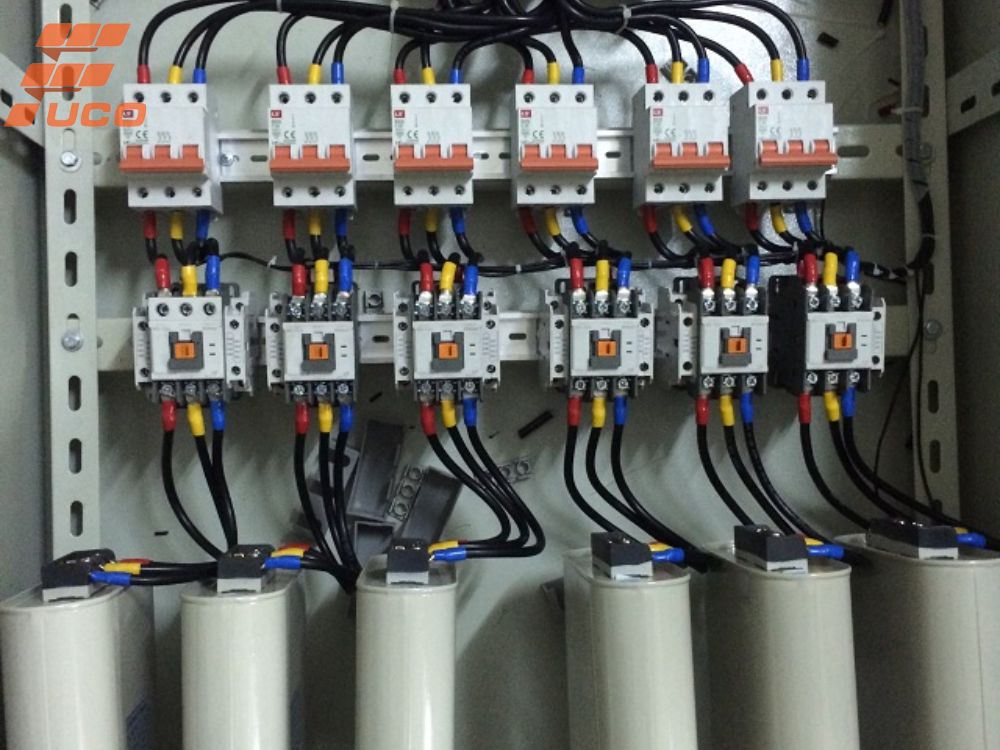

Contactor (Khởi động từ)

Contactor dùng để đóng cắt từng cấp tụ bù. Chúng được điều khiển bởi bộ điều khiển tụ bù.

Thiết bị bảo vệ khác

Ngoài ra, tủ bù còn có rơle nhiệt, đèn báo trạng thái, đồng hồ đo. Các thiết bị này giúp giám sát và bảo vệ tủ.

Nguyên Lý Hoạt Động Của Tụ Bù Công Suất Tiết Kiệm Điện

Nguyên lý tụ bù công suất dựa trên sự đối nghịch. Các tải điện có tính cảm kháng (như động cơ) tiêu thụ công suất phản kháng. Tụ điện bù lại phát ra công suất phản kháng.

Khi hệ số cos ϕ thấp dưới ngưỡng cài đặt, bộ điều khiển sẽ phát hiện. Nó sẽ gửi tín hiệu đến contactor. Contactor sẽ đóng một cấp tụ bù vào lưới điện. Tụ bù lúc này sẽ cấp công suất phản kháng. Công suất phản kháng này triệt tiêu phần lớn công suất phản kháng từ tải. Hệ số cos ϕ sẽ được cải thiện.

Khi cos ϕ đã đạt mức cài đặt hoặc quá cao, bộ điều khiển sẽ cắt bớt tụ bù. Quá trình này diễn ra hoàn toàn tự động. Nó đảm bảo hệ số công suất luôn tối ưu.

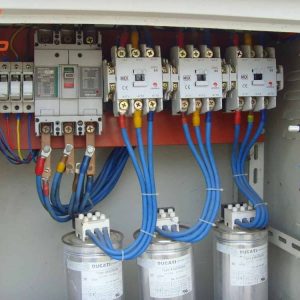

Phân Loại Tụ Bù Công Suất Phản Kháng Phổ Biến Hiện Nay

Tụ bù công suất có thể được phân loại theo nhiều tiêu chí.

Phân loại theo điện áp

• Tụ bù hạ thế: Loại này được sử dụng phổ biến nhất. Chúng dùng cho lưới điện có điện áp dưới 1000V. Phù hợp cho các nhà máy, tòa nhà, xí nghiệp.
• Tụ bù trung thế: Dùng cho lưới điện có điện áp cao hơn. Thường thấy ở các trạm biến áp, nhà máy điện lớn.

Phân loại theo cấu tạo

• Tụ bù khô: Không chứa chất lỏng cách điện. Ưu điểm là gọn nhẹ, ít cháy nổ.
• Tụ bù dầu: Chứa dầu cách điện. Thường có độ bền cao hơn.

Phân loại theo cơ chế điều khiển

• Tụ bù cố định: Dung lượng bù không thay đổi. Thích hợp cho các tải có công suất phản kháng ổn định.
• Tụ bù tự động: Dung lượng bù thay đổi linh hoạt. Bộ điều khiển sẽ điều chỉnh cấp tụ theo sự thay đổi của tải. Đây là loại phổ biến nhất hiện nay.

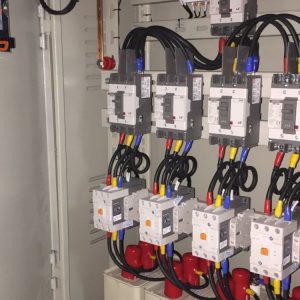

Hướng Dẫn Cách Tính Dung Lượng Tủ Tụ Bù Chính Xác

Việc tính toán dung lượng tụ bù rất quan trọng. Nó giúp chọn đúng loại và công suất tủ.

Công thức cơ bản để tính dung lượng bù (Qc​) là: Qc​=P×(tanϕ1​−tanϕ2​)

Trong đó:

• P: Công suất hữu công thực tế của hệ thống (kW).
• ϕ1​: Góc lệch pha ban đầu tương ứng với cos ϕ1​ (trước khi bù).
• ϕ2​: Góc lệch pha mong muốn tương ứng với cos ϕ2​ (sau khi bù).
• tanϕ1​ và tanϕ2​ có thể tra từ bảng hoặc tính toán từ giá trị cos ϕ.

Ví dụ, một nhà máy có công suất hữu công P=500kW. Hệ số công suất hiện tại cosϕ1​=0.75. Nhà máy muốn nâng lên cosϕ2​=0.95.

• Từ cosϕ1​=0.75⟹ϕ1​≈41.4∘⟹tanϕ1​≈0.88
• Từ cosϕ2​=0.95⟹ϕ2​≈18.2∘⟹tanϕ2​≈0.33
• Qc​=500×(0.88−0.33)=500×0.55=275kVAr. Vậy, cần lắp đặt tủ bù có dung lượng khoảng 275 kVAr.

Việc tính toán còn phải dựa trên đặc điểm tải. Cần xem xét sự biến động của tải. Tốt nhất nên tham khảo ý kiến chuyên gia.

Hướng Dẫn Lắp Đặt Tủ Bù Công Suất Tiết Kiệm Điện

Lắp đặt tủ bù công suất đòi hỏi sự chính xác và tuân thủ an toàn điện.

Các nguyên tắc cơ bản khi lắp đặt

Chọn vị trí khô ráo, thoáng mát. Đảm bảo thông gió tốt cho tủ. Khoảng cách an toàn đến các thiết bị khác. Hệ thống tiếp địa phải đạt chuẩn.

Lưu ý chung về an toàn điện

Luôn ngắt nguồn điện chính trước khi thao tác. Sử dụng các dụng cụ bảo hộ. Tuân thủ các quy định an toàn điện.

Cách lắp đặt tại cơ sở sản xuất nhỏ (tải ít biến động)

• Thường lắp đặt ngay sau tổng aptomat.
• Có thể sử dụng tủ bù cố định hoặc tủ bù tự động ít cấp.
• Kết nối đơn giản, trực tiếp vào hệ thống điện chính.

Cách lắp đặt tại cơ sở sản xuất vừa (tải có biến động)

• Lắp đặt tại tủ điện tổng hoặc các tủ phân phối lớn.
• Sử dụng tủ bù tự động nhiều cấp.
• Cần xem xét vị trí lắp đặt để tối ưu hiệu quả bù.

Cách lắp đặt tại cơ sở sản xuất lớn (tải biến động mạnh, nhiều sóng hài)

• Yêu cầu thiết kế phức tạp hơn.
• Thường tích hợp cuộn kháng lọc sóng hài.
• Có thể cần phân tán tủ bù tại các khu vực tải lớn.
• Cần khảo sát chi tiết và tư vấn từ các chuyên gia.

Kiểm tra và vận hành sau lắp đặt

Sau khi lắp đặt, cần kiểm tra kỹ lưỡng các kết nối. Vận hành thử và theo dõi các thông số. Đảm bảo tủ hoạt động ổn định và hiệu quả.

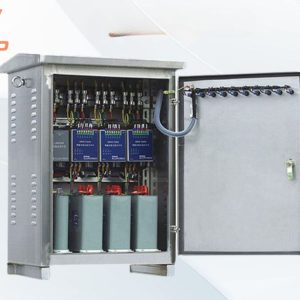

Báo Giá Tủ Tụ Bù Công Suất Phản Kháng Mới Nhất

Giá tụ bù công suất phản kháng phụ thuộc nhiều yếu tố.

Các yếu tố ảnh hưởng đến giá thành

• Dung lượng bù (kVAr): Dung lượng càng lớn, giá càng cao.
• Cấu hình tủ: Số cấp tụ, có cuộn kháng hay không.
• Thương hiệu linh kiện: Các hãng nổi tiếng như Schneider, Siemens, Epcos, Samwha thường có giá cao hơn.
• Vật liệu vỏ tủ: Thép sơn tĩnh điện hay các vật liệu đặc biệt khác.
• Chi phí lắp đặt, vận chuyển: Tùy thuộc vào địa điểm và độ phức tạp.

FUCO E&C là đơn vị chuyên thiết kế – sản xuất – lắp đặt tủ tụ bù theo yêu cầu thực tế từng dự án. Với hơn 10 năm kinh nghiệm và đội ngũ kỹ sư giàu chuyên môn, FUCO cam kết cung cấp giải pháp tối ưu chi phí – chuẩn kỹ thuật – an toàn vận hành cho mọi công trình.

📞 Liên hệ FUCO E&C để được tư vấn và báo giá tủ tụ bù nhanh chóng, chính xác theo từng nhu cầu cụ thể!

Kết luận

Tủ tụ bù công suất phản kháng là giải pháp hiệu quả giúp cải thiện hệ số công suất, giảm tổn thất điện năng và tối ưu hóa chi phí vận hành cho doanh nghiệp. Việc lựa chọn đúng dung lượng, cấu hình và đơn vị cung cấp uy tín sẽ quyết định đến hiệu quả sử dụng lâu dài. Với kinh nghiệm thực tế và năng lực kỹ thuật vững vàng,

FUCO E&C cam kết đồng hành cùng khách hàng trong từng công trình, mang đến giải pháp tủ tụ bù chất lượng, giá cả hợp lý và dịch vụ hậu mãi tận tâm.
