Trạm biến áp treo là giải pháp cung cấp điện hiệu quả, được sử dụng phổ biến tại Việt Nam, đặc biệt ở các khu vực nông thôn, khu công nghiệp nhỏ hoặc nơi có địa hình phức tạp. Bài viết này sẽ cung cấp thông tin chi tiết về trạm biến áp treo, từ định nghĩa, cấu tạo, ưu nhược điểm đến ứng dụng thực tế, giúp bạn hiểu rõ hơn về loại trạm này và khi nào nên sử dụng.

Trạm Biến Áp Treo Là Gì?

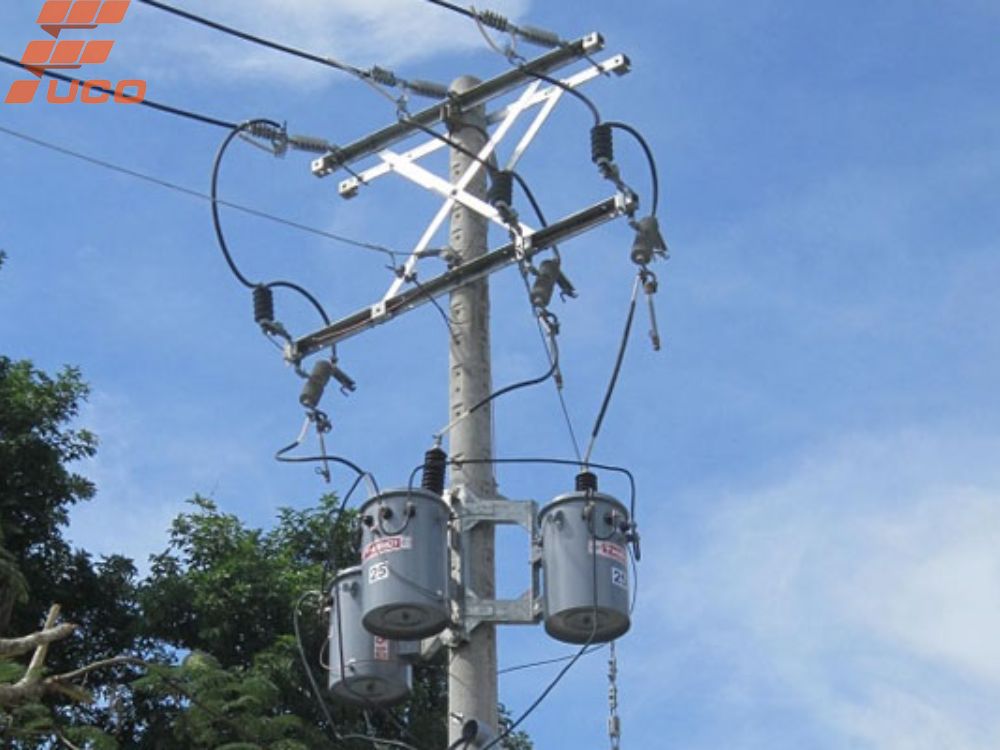

Trạm biến áp treo là loại trạm biến áp được lắp đặt trên các cột bê tông hoặc cột thép, với toàn bộ thiết bị như máy biến áp, thiết bị bảo vệ và tủ hạ thế được treo cao trên cột. Thiết kế này giúp tiết kiệm diện tích mặt đất, giảm chi phí đầu tư và phù hợp với các khu vực có không gian hạn chế như vùng nông thôn, khu dân cư phân tán hay khu công nghiệp nhỏ. Đây là giải pháp lý tưởng khi cần triển khai nhanh và đảm bảo cung cấp điện ổn định.

Cấu Tạo của Trạm Biến Áp Treo

Trạm biến áp treo có cấu trúc đơn giản nhưng đầy đủ các thành phần cần thiết để vận hành hiệu quả. Dưới đây là các bộ phận chính và sơ đồ đấu nối tiêu chuẩn:

Các Bộ Phận Chính

• Máy biến áp: Thành phần cốt lõi, chịu trách nhiệm chuyển đổi điện áp từ trung thế (thường 22kV hoặc 35kV) sang hạ thế (0.4kV) để cung cấp cho các tải tiêu thụ.
• Xà treo: Kết cấu thép chắc chắn, được thiết kế để cố định máy biến áp và các thiết bị khác trên cột.
• Dao cách ly và cầu chì: Đảm bảo an toàn trong quá trình vận hành, ngắt điện khi cần thiết và bảo vệ hệ thống khỏi sự cố như ngắn mạch hay quá tải.
• Tủ hạ thế: Nơi phân phối điện đến các tải, bao gồm các thiết bị đóng cắt, đo đạc như công tơ điện và aptomat.

Sơ Đồ Đấu Nối Tiêu Chuẩn

Sơ đồ đấu nối của trạm biến áp treo thường bao gồm các bước:
Nguồn điện trung thế → Dao cách ly → Cầu chì trung thế → Máy biến áp → Tủ hạ thế → Tải tiêu thụ.

Sơ đồ này đảm bảo dòng điện được truyền tải an toàn, ổn định từ lưới điện trung thế đến các hộ tiêu thụ.

Ưu Điểm và Nhược Điểm của Trạm Biến Áp Treo

Ưu Điểm

• Tiết kiệm diện tích: Do được lắp đặt trên cao, trạm biến áp treo không chiếm dụng mặt đất, phù hợp với khu vực có quỹ đất hạn chế.
• Chi phí đầu tư thấp: So với trạm nền hoặc trạm kios, trạm treo có chi phí xây dựng và lắp đặt thấp hơn đáng kể.
• Lắp đặt nhanh chóng: Cấu trúc đơn giản, dễ thi công, phù hợp với các dự án cần triển khai gấp.
• Thích hợp với địa hình khó khăn: Phù hợp cho các khu vực đồi núi, vùng ngập lụt hoặc đất nền không ổn định.

Nhược Điểm

• Khó bảo trì: Các thiết bị được đặt trên cao, đòi hỏi thiết bị chuyên dụng và kỹ thuật viên có kinh nghiệm khi bảo trì hoặc sửa chữa.
• Mất mỹ quan: Trong các khu đô thị, trạm treo có thể làm giảm tính thẩm mỹ của cảnh quan.
• Hạn chế mở rộng: Không gian trên cột bị giới hạn, gây khó khăn khi cần nâng cấp hoặc mở rộng công suất.

Các Tiêu Chuẩn và Quy Định Kỹ Thuật Cần Tuân Thủ

Khi thiết kế và lắp đặt trạm biến áp treo, cần tuân thủ các tiêu chuẩn kỹ thuật và quy định sau:

• Tiêu chuẩn quốc tế và trong nước: Các tiêu chuẩn như IEC (Ủy ban Kỹ thuật Điện Quốc tế) và TCVN (Tiêu chuẩn Việt Nam) liên quan đến thiết bị điện trung thế và hạ thế.
• Quy định của EVN: Các quy định về an toàn điện, khoảng cách an toàn khi lắp đặt, và yêu cầu kỹ thuật của Tập đoàn Điện lực Việt Nam (EVN) hoặc các đơn vị điện lực địa phương.

Việc tuân thủ các tiêu chuẩn này đảm bảo trạm vận hành an toàn, hiệu quả và tránh các rủi ro pháp lý.

Ứng Dụng Thực Tế của Trạm Biến Áp Treo

Trạm biến áp treo được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và chi phí thấp. Một số ứng dụng phổ biến bao gồm:

• Cung cấp điện cho khu dân cư nông thôn: Đặc biệt ở các vùng sâu, vùng xa hoặc khu tái định cư.
• Trạm điện cho trạm bơm: Hỗ trợ hệ thống tưới tiêu hoặc cấp nước.
• Nhà xưởng nhỏ: Phù hợp với các cơ sở sản xuất hoặc khu công nghiệp quy mô nhỏ.
• Dự án tạm thời: Các công trình xây dựng ngắn hạn, cần nguồn điện nhanh chóng.

Khi Nào Nên Chọn Trạm Biến Áp Treo?

Bạn nên cân nhắc sử dụng trạm biến áp treo trong các trường hợp sau:

• Diện tích đất hạn chế: Không đủ không gian để xây dựng trạm nền hoặc trạm kios.
• Ngân sách thấp: Các dự án có tổng mức đầu tư hạn chế.
• Triển khai nhanh: Cần cung cấp điện trong thời gian ngắn.
• Khu vực có địa hình phức tạp: Như vùng ngập lụt, đất nền yếu hoặc đồi núi.

Hồ Sơ Cần Chuẩn Bị Để Xin Đấu Nối Điện Lực

Để được cấp phép đấu nối trạm biến áp treo với lưới điện, bạn cần chuẩn bị các hồ sơ sau:

• Bản vẽ thiết kế trạm: Bao gồm sơ đồ đấu nối và bố trí thiết bị.
• Tờ khai xin cấp điện: Theo mẫu của đơn vị điện lực.
• Giấy phép xây dựng: Nếu có yêu cầu từ địa phương.
• Giấy chứng nhận PCCC: Đối với một số trường hợp theo quy định.
• Hồ sơ thiết bị: Bao gồm thông số kỹ thuật của máy biến áp, thiết bị bảo vệ và tủ hạ thế.

Hồ sơ cần được nộp cho đơn vị điện lực địa phương để được xem xét và phê duyệt.

Fuco E&C – Đơn Vị Thi Công Trạm Biến Áp Treo Uy Tín

FUCO E&C là đơn vị uy tín tại Việt Nam, chuyên cung cấp và lắp đặt trạm biến áp treo trên toàn quốc, với đội ngũ kỹ sư giàu kinh nghiệm và dịch vụ hỗ trợ chuyên nghiệp.

• Có kinh nghiệm thi công nhiều dự án trạm biến áp treo.
• Cam kết đúng tiến độ và cung cấp đầy đủ hồ sơ pháp lý.
• Cung cấp thiết bị đạt tiêu chuẩn và dịch vụ bảo trì sau lắp đặt.

Liên hệ ngay qua hotline 0984 700 355 để được FUCO tư vấn và báo giá nhanh chóng.

Câu Hỏi Thường Gặp Về Trạm Biến Áp Treo (FAQ)

1. Trạm biến áp treo có phù hợp với khu đô thị không?

Không nên sử dụng trong khu đô thị do ảnh hưởng đến mỹ quan. Thay vào đó, trạm kios hoặc trạm ngầm sẽ phù hợp hơn.

2. Có thể nâng cấp công suất sau khi lắp đặt không?

Có thể, nhưng cần khảo sát kỹ lưỡng về tải tiêu thụ và thay đổi thiết bị phù hợp (máy biến áp, dây dẫn, v.v.).

3. Tuổi thọ trung bình của trạm biến áp treo là bao lâu?

Nếu được bảo trì định kỳ, trạm có thể hoạt động bền bỉ từ 20-25 năm.

4. Làm thế nào để đảm bảo an toàn khi vận hành trạm?

Tuân thủ các quy định an toàn điện, kiểm tra định kỳ và sử dụng thiết bị đạt tiêu chuẩn IEC/TCVN.

Kết Luận

Trạm biến áp treo là giải pháp cung cấp điện hiệu quả, tiết kiệm chi phí và phù hợp với nhiều điều kiện địa hình. Với cấu trúc đơn giản, dễ lắp đặt và chi phí thấp, loại trạm này đang ngày càng được ưa chuộng tại Việt Nam. Tuy nhiên, cần cân nhắc kỹ lưỡng về nhu cầu sử dụng, điều kiện địa phương và các tiêu chuẩn kỹ thuật trước khi triển khai. Nếu bạn đang tìm kiếm một giải pháp điện tối ưu, hãy liên hệ với FUCO E&C để được tư vấn và báo giá chi tiết.
