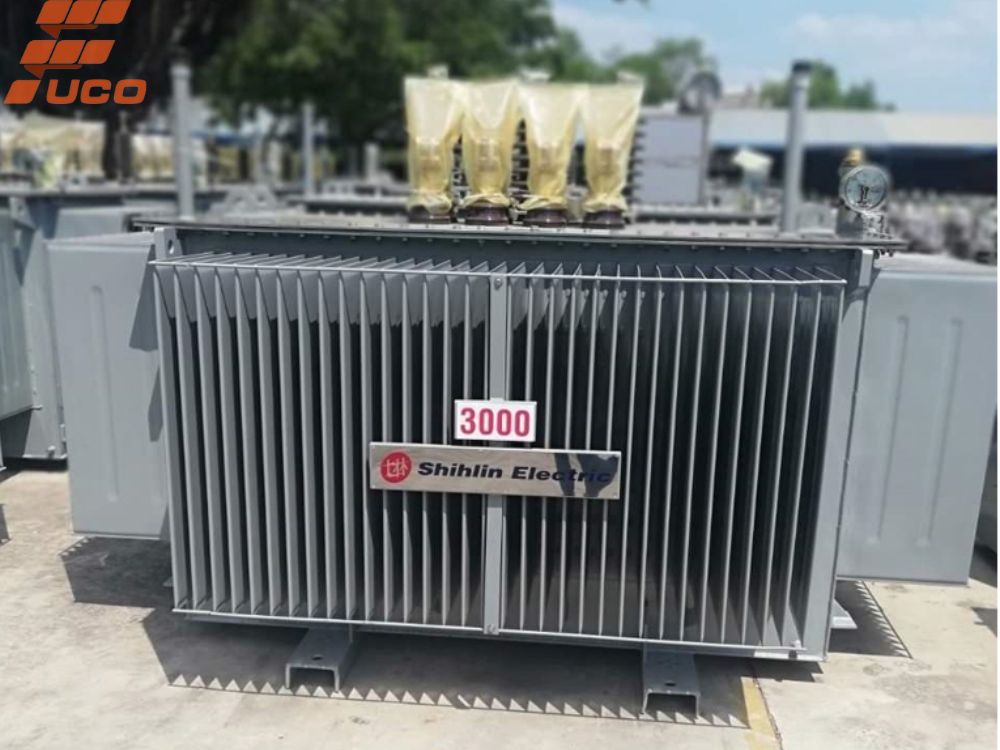

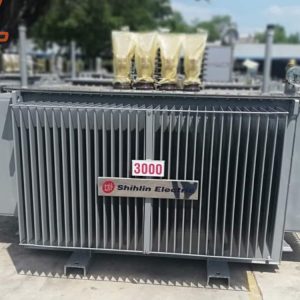

Trạm Biến Áp Nền Là Gì?

Trạm biến áp nền, hay còn gọi là trạm biến áp kiểu nền hoặc trạm ngoài trời, là loại trạm biến áp mà toàn bộ thiết bị (máy biến áp, tủ điện, thiết bị đóng cắt, bảo vệ…) được lắp đặt trực tiếp trên một bệ móng bê tông vững chắc, thường có hàng rào bảo vệ bao quanh.

Khác với các loại trạm khác, trạm biến áp nền không cần cấu trúc khung đỡ phức tạp hay vỏ bọc kín hoàn toàn. Điều này mang lại ưu thế rõ rệt về chi phí ban đầu và dễ dàng trong công tác bảo trì, sửa chữa do các thiết bị được bố trí ở không gian mở hoặc bán mở, thuận tiện cho việc tiếp cận và thao tác.

Cấu Tạo Trạm Biến Áp Nền

Một trạm biến áp nền hoàn chỉnh bao gồm nhiều thành phần được kết nối logic để đảm bảo hoạt động hiệu quả và an toàn. Các hạng mục chính bao gồm:

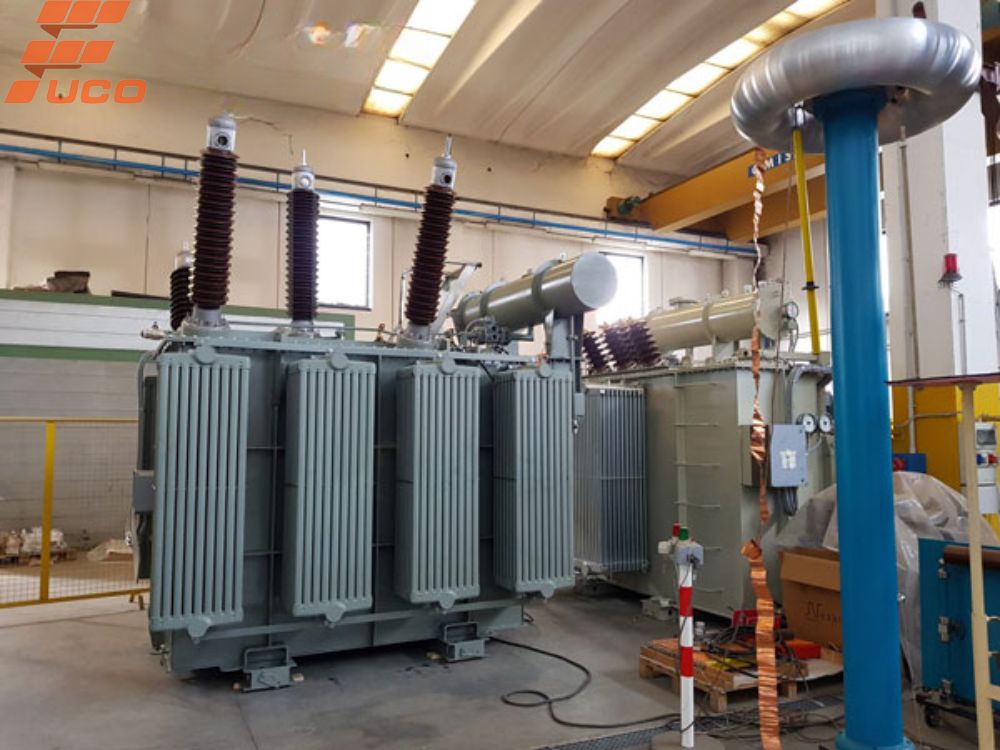

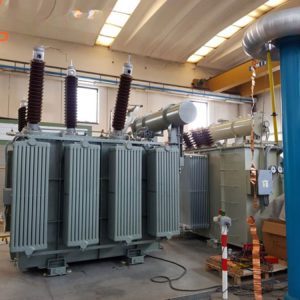

1. Máy biến áp

Đây là “trái tim” của trạm, có nhiệm vụ chuyển đổi điện áp từ trung thế (ví dụ 22kV, 35kV) xuống hạ thế (0.4kV) để cung cấp cho tải tiêu thụ. Các loại máy biến áp phổ biến dùng cho trạm nền là máy biến áp dầu hoặc máy biến áp khô, được lựa chọn dựa trên công suất yêu cầu và môi trường lắp đặt. Xu hướng hiện nay là sử dụng máy biến áp hiệu suất cao, tiết kiệm năng lượng để tối ưu hóa chi phí vận hành lâu dài.

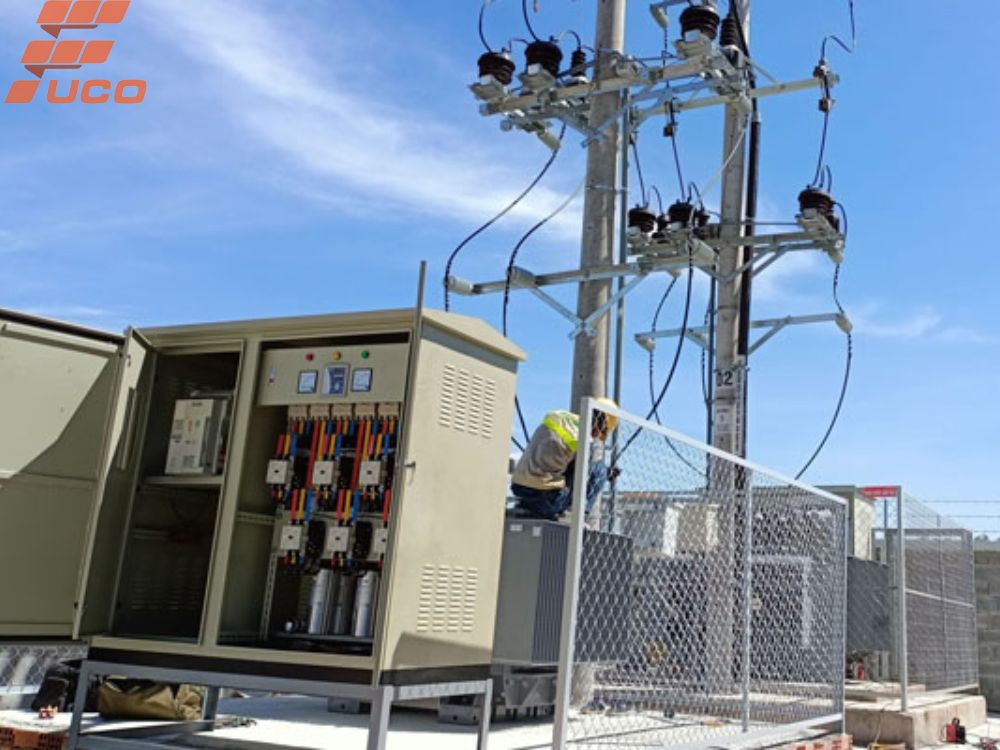

2. Thiết bị đóng cắt (Trung thế & Hạ thế)

Bao gồm các thiết bị như máy cắt (Circuit Breaker), dao cách ly (Disconnector), cầu dao tự động (CB) để đóng cắt, bảo vệ hệ thống khỏi các sự cố quá tải, ngắn mạch.

• Phía trung thế (MV): Thường sử dụng các ngăn lộ đầu vào/đầu ra hoặc tủ trung thế RMU (Ring Main Unit) được thiết kế chuyên biệt, đảm bảo an toàn và khả năng phân phối nguồn điện linh hoạt.
• Phía hạ thế (LV): Bao gồm tủ hạ thế tổng (MSB – Main Switchboard) và các tủ phân phối nhánh, có chức năng phân phối điện đến các phụ tải và bảo vệ mạch điện cuối.

3. Hệ thống bảo vệ (chống sét, tiếp địa)

• Hệ thống chống sét: Bao gồm kim thu sét, dây chống sét và bộ chống sét van (LA – Lightning Arrester) được lắp đặt ở đầu vào đường dây trung thế để bảo vệ trạm khỏi các xung điện áp cao do sét đánh.
• Hệ thống tiếp địa (nối đất): Gồm cọc tiếp địa, dây tiếp địa và hệ thống lưới tiếp địa ngầm, có vai trò cực kỳ quan trọng trong việc đảm bảo an toàn cho người và thiết bị, dẫn các dòng sự cố, dòng sét xuống đất. Việc đảm bảo điện trở tiếp địa đạt chuẩn theo quy định (thường ≤ 4 Ohm) là bắt buộc.

4. Hệ thống đo lường và điều khiển

Bao gồm các đồng hồ đo điện áp (V), dòng điện (A), công suất (kW, kVA, kVAr), điện năng (kWh) và các rơ-le bảo vệ. Đối với các trạm biến áp lớn, hiện đại, việc tích hợp hệ thống SCADA (Supervisory Control and Data Acquisition) hoặc giải pháp giám sát từ xa giúp người vận hành theo dõi và điều khiển trạm một cách hiệu quả, nhanh chóng phát hiện và xử lý sự cố.

5. Hạ tầng xây dựng

Đây là phần nền móng và các công trình phụ trợ, đảm bảo sự ổn định và an toàn cho trạm:

• Móng bệ và sàn trạm: Được thi công bằng bê tông cốt thép kiên cố, chịu được tải trọng của máy biến áp và các thiết bị khác, đồng thời có hệ thống thoát nước để tránh ngập úng.
• Hàng rào bảo vệ: Xây dựng xung quanh trạm, kèm biển báo nguy hiểm để ngăn chặn người không có phận sự tiếp cận, đảm bảo an toàn tuyệt đối.
• Các công trình phụ trợ: Như mương cáp, trụ đỡ sứ, đèn chiếu sáng, camera giám sát (nếu cần). Các vật liệu xây dựng thân thiện môi trường và giải pháp chống thấm hiệu quả cho móng cũng là những yếu tố được quan tâm trong các dự án hiện đại.

Ưu – Nhược Điểm của Trạm Biến Áp Nền

Việc lựa chọn trạm biến áp nền cần dựa trên việc cân nhắc kỹ lưỡng các ưu và nhược điểm của nó:

1. Ưu điểm vượt trội

• Chi phí đầu tư ban đầu thấp: So với trạm Kiosk hay trạm giàn đòi hỏi kết cấu phức tạp, trạm nền có chi phí xây dựng hạ tầng thấp hơn đáng kể. Điều này giúp tối ưu ngân sách cho các dự án lớn.
• Dễ dàng bảo trì, sửa chữa: Thiết bị được bố trí ở không gian mở giúp việc kiểm tra, bảo dưỡng định kỳ và xử lý sự cố trở nên thuận tiện, nhanh chóng, giảm thiểu thời gian gián đoạn cấp điện.
• Linh hoạt nâng cấp công suất: Khi nhu cầu tải tăng lên, việc thay thế máy biến áp có công suất lớn hơn thường dễ dàng hơn so với các loại trạm khác, mang lại khả năng mở rộng trong tương lai.
• Khả năng chịu tải và vận hành ổn định: Với nền móng vững chắc, trạm biến áp nền có thể lắp đặt các máy biến áp công suất lớn, đảm bảo nguồn điện ổn định cho các tải tiêu thụ cao.
• ROI (Return on Investment) tốt cho dài hạn: Mặc dù chiếm diện tích, nhưng với chi phí ban đầu thấp và khả năng bảo trì dễ dàng, trạm biến áp nền thường mang lại hiệu quả kinh tế cao về lâu dài.

2. Nhược điểm và giải pháp khắc phục

• Yêu cầu diện tích đất lớn: Đây là nhược điểm chính.

       =>> Giải pháp: Lựa chọn vị trí lắp đặt tối ưu trong khuôn viên dự án, hoặc tích hợp thiết kế trạm vào tổng thể cảnh quan công nghiệp để giảm thiểu tác       động.

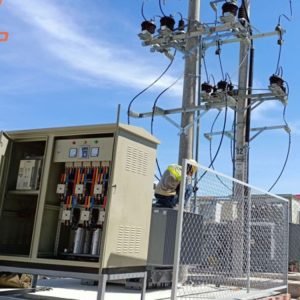

• Ảnh hưởng đến mỹ quan (nếu không được thiết kế đồng bộ):

        =>> Giải pháp: Thiết kế kiến trúc cảnh quan bao quanh, sử dụng màu sắc hài hòa, hoặc xây dựng tường bao che có tính thẩm mỹ.

• Dễ bị ảnh hưởng bởi môi trường: Bụi bẩn, mưa nắng, xâm nhập từ động vật…

       =>> Giải pháp: Trang bị mái che đơn giản, lưới chống côn trùng, hàng rào bảo vệ chắc chắn và thực hiện bảo dưỡng định kỳ thường xuyên.

• Rủi ro an toàn nếu không được bảo vệ chặt chẽ: Do thiết bị nằm ngoài trời.

       =>> Giải pháp: Tuân thủ nghiêm ngặt các quy định an toàn, lắp đặt hàng rào, khóa cửa, biển báo nguy hiểm và hệ thống giám sát.

Ứng Dụng Thực Tiễn của Trạm Biến Áp Nền: Ai Nên Lựa Chọn?

Trạm biến áp nền là lựa chọn lý tưởng cho nhiều loại hình dự án và công trình, đặc biệt là những nơi có nhu cầu công suất điện lớn và không gian rộng rãi:

• Khu công nghiệp, Cụm công nghiệp: Cung cấp nguồn điện chính cho các nhà máy, xưởng sản xuất, đảm bảo hoạt động liên tục và ổn định.
• Doanh nghiệp sản xuất vừa và lớn: Các nhà máy dệt may, cơ khí, chế biến thực phẩm… cần nguồn điện 24/7 để vận hành dây chuyền sản xuất.
• Các dự án nông thôn mới, khu dân cư có diện tích rộng: Đáp ứng nhu cầu điện sinh hoạt và sản xuất, tưới tiêu trong nông nghiệp.
• Các công trình công cộng, cơ quan, xí nghiệp quy mô trung bình: Nơi có khuôn viên rộng và yêu cầu cấp điện cục bộ.

Bạn nên cân nhắc lựa chọn trạm biến áp nền khi:

• Có quỹ đất rộng rãi và muốn tối ưu hóa chi phí đầu tư ban đầu.
• Cần một giải pháp cấp điện có công suất lớn, ổn định và dễ dàng nâng cấp trong tương lai.
• Ưu tiên sự đơn giản và thuận tiện trong công tác bảo trì, vận hành.
• Đặc biệt, trong các khu vực cần khả năng tản nhiệt tốt cho máy biến áp hoặc dễ dàng tiếp cận bằng xe cẩu cho việc lắp đặt và bảo dưỡng, trạm biến áp nền thường là lựa chọn tối ưu hơn hẳn các loại trạm khác.

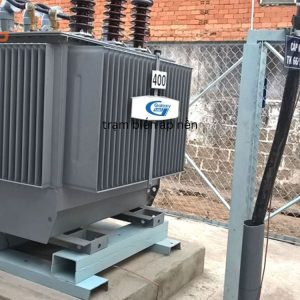

Quy Trình Thi Công & Lắp Đặt Trạm Biến Áp Nền Chuẩn Kỹ Thuật

Việc thi công trạm biến áp nền đòi hỏi sự chuyên nghiệp và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Quy trình cơ bản gồm các giai đoạn sau:

1. Giai đoạn khảo sát và thiết kế

Đội ngũ kỹ sư tiến hành khảo sát địa điểm, đánh giá nhu cầu phụ tải thực tế, từ đó thiết kế bản vẽ kỹ thuật chi tiết, tính toán công suất máy biến áp, chọn lựa thiết bị và lập hồ sơ xin phép, thủ tục pháp lý liên quan với cơ quan điện lực.

2. Giai đoạn xây dựng móng và hạ tầng

Thực hiện san lấp mặt bằng, đào móng và đổ bê tông cốt thép cho bệ móng trạm, đảm bảo khả năng chịu lực và chống thấm. Đồng thời, lắp đặt hệ thống tiếp địa ngầm, xây dựng hàng rào bảo vệ, và bố trí đường đi vào trạm thuận tiện.

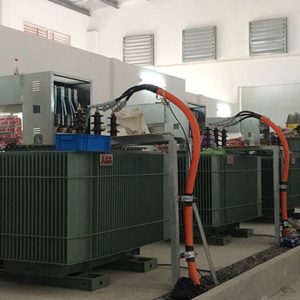

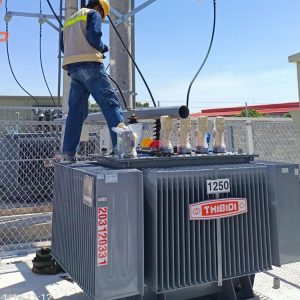

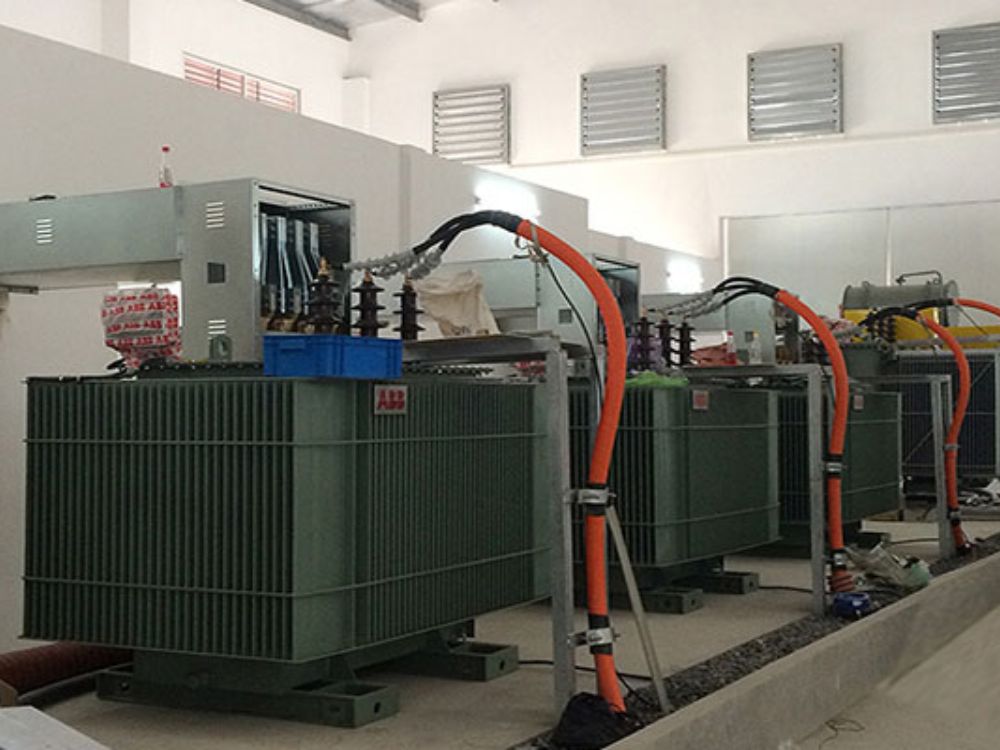

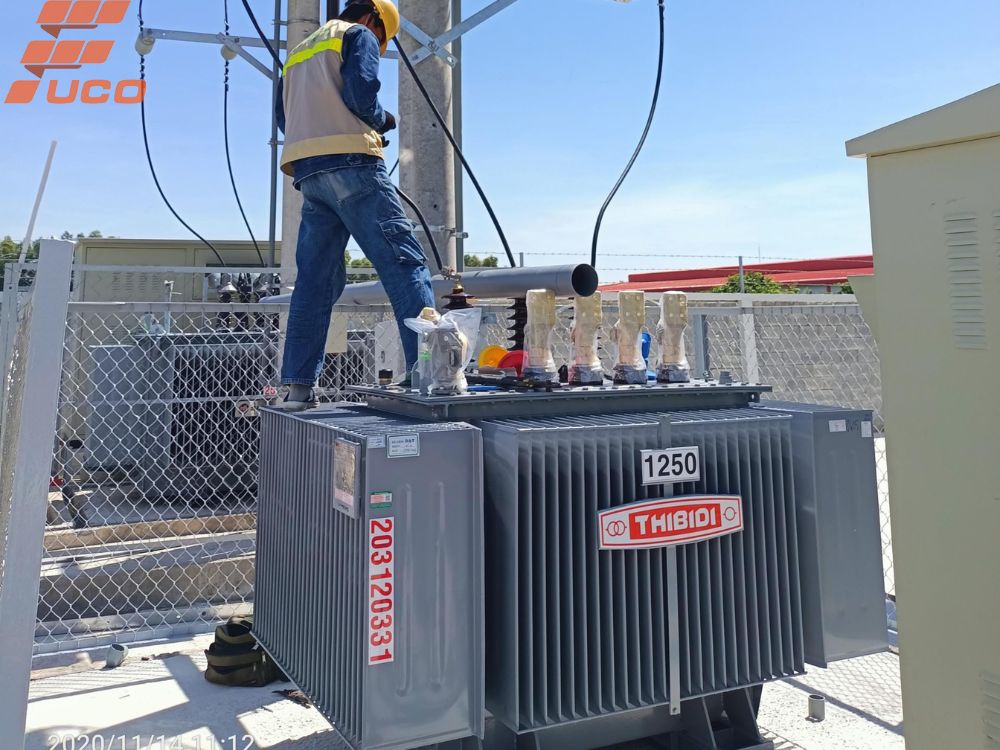

3. Giai đoạn lắp đặt thiết bị

Vận chuyển và lắp đặt máy biến áp lên bệ móng. Tiếp theo là lắp đặt tủ điện trung thế, hạ thế, đấu nối cáp điện từ đường dây trung thế vào trạm, đi dây hạ thế ra tải. Các thiết bị chống sét, đo lường cũng được lắp đặt và hiệu chỉnh chính xác.

4. Giai đoạn kiểm tra, thử nghiệm và nghiệm thu

Đây là bước cực kỳ quan trọng để đảm bảo trạm hoạt động an toàn và hiệu quả. au khi đạt tất cả các thông số kỹ thuật, trạm sẽ được nghiệm thu với cơ quan điện lực và bàn giao cho chủ đầu tư.

Lưu ý quan trọng:

• An toàn lao động phải được đặt lên hàng đầu trong suốt quá trình thi công.
• Tuân thủ nghiêm ngặt các tiêu chuẩn, quy phạm kỹ thuật hiện hành của Việt Nam (TCVN, QCVN, tiêu chuẩn của EVN…) là bắt buộc để đảm bảo chất lượng và an toàn công trình.
• Kinh nghiệm từ chuyên gia: Nhiều sai lầm phổ biến khi thi công trạm biến áp nền thường xuất phát từ việc tính toán sai tải, bỏ qua bước khảo sát địa chất móng Lựa chọn đơn vị thi công uy tín sẽ giúp tránh được những rủi ro này.

Bảo Trì & Vận Hành Trạm Biến Áp Nền Hiệu Quả, An Toàn

Để trạm biến áp nền hoạt động bền bỉ và an toàn, việc bảo trì và vận hành đúng cách là không thể thiếu:

1. Lịch trình bảo dưỡng định kỳ

• Kiểm tra tổng thể (hàng tuần/tháng): Quan sát bằng mắt thường về nhiệt độ, tiếng ồn bất thường của máy biến áp, tình trạng dây dẫn, sứ cách điện, vệ sinh bụi bẩn.
• Kiểm tra chi tiết (hàng quý/nửa năm): Kiểm tra mức dầu máy biến áp (nếu có), tình trạng các tiếp điểm của thiết bị đóng cắt, hệ thống tiếp địa, chống sét và các thiết bị đo lường.

2. Xử lý sự cố thường gặp

• Quá tải, ngắn mạch: Hệ thống bảo vệ sẽ tự động cắt điện. Cần kiểm tra nguyên nhân quá tải hoặc điểm ngắn mạch trước khi đóng lại điện.
• Mất điện một phần/toàn bộ: Kiểm tra các cầu chì, aptomat, rơ-le bảo vệ.
• Kiến thức giá trị: Luôn tuân thủ nguyên tắc “An toàn là trên hết”. Mọi thao tác cần được thực hiện bởi người có chuyên môn, trang bị bảo hộ đầy đủ. Trong trường hợp sự cố phức tạp, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên nghiệp.

3. Quy tắc an toàn khi vận hành

• Luôn có biển báo, hàng rào cảnh báo nguy hiểm rõ ràng.
• Chỉ những người có chứng chỉ chuyên môn và được đào tạo mới được phép tiếp cận khu vực trạm.
• Thực hiện đúng quy trình thao tác và quy định về an toàn điện.

Báo Giá & Lựa Chọn Đơn Vị Thi Công Trạm Biến Áp Nền Uy Tín

Chi phí đầu tư cho một trạm biến áp nền phụ thuộc vào nhiều yếu tố:

1. Các yếu tố ảnh hưởng đến báo giá

• Công suất máy biến áp: Đây là yếu tố quyết định lớn nhất.
• Thương hiệu thiết bị: Các thiết bị từ các hãng uy tín (ABB, Schneider Electric, Siemens…) sẽ có giá cao hơn.
• Độ phức tạp của thiết kế và địa hình: Móng bệ cần gia cố đặc biệt cho địa hình yếu sẽ làm tăng chi phí.
• Chi phí nhân công, vật tư phụ: Tùy thuộc vào thời điểm và khu vực thi công.

FUCO E&C – Đơn vị thi công trạm biến áp nền uy tín, chuyên nghiệp

Với nhiều năm kinh nghiệm trong lĩnh vực thi công hệ thống điện công nghiệp, FUCO E&C cung cấp giải pháp trạm biến áp nền trọn gói từ khảo sát, thiết kế đến lắp đặt và nghiệm thu. Đội ngũ kỹ sư chuyên môn cao, thi công đúng chuẩn kỹ thuật, đảm bảo tiến độ và an toàn tuyệt đối cho công trình.

Liên hệ ngay FUCO E&C qua hotline 0984 700 355 để nhận tư vấn và báo giá chi tiết!

Câu Hỏi Thường Gặp Về Trạm Biến Áp Nền

1. Trạm biến áp nền có cần giấy phép xây dựng không?

Có, việc xây dựng trạm biến áp nói chung và trạm biến áp nền nói riêng thường yêu cầu giấy phép xây dựng và các thủ tục pháp lý liên quan từ cơ quan quản lý nhà nước và ngành điện lực.

2. Thời gian thi công trạm biến áp nền là bao lâu?

Thời gian thi công phụ thuộc vào công suất, độ phức tạp của trạm và điều kiện địa hình. Thông thường, một trạm biến áp nền hoàn chỉnh có thể mất từ 1 đến 3 tháng, bao gồm cả thời gian thiết kế, thi công và nghiệm thu.

3. Chi phí vận hành trạm biến áp nền có cao không?

Chi phí vận hành chủ yếu là chi phí điện năng tiêu thụ và chi phí bảo trì định kỳ. Nếu trạm được thiết kế và lắp đặt đúng chuẩn, sử dụng thiết bị hiệu suất cao, chi phí vận hành sẽ được tối ưu.

4. Trạm biến áp nền có an toàn với khu dân cư không?

Nếu được thiết kế, lắp đặt và bảo vệ đúng tiêu chuẩn kỹ thuật (hàng rào bảo vệ, hệ thống tiếp địa, chống sét đầy đủ), trạm biến áp nền hoàn toàn an toàn. Tuy nhiên, cần đảm bảo khoảng cách an toàn theo quy định.

5. Có nên chuyển đổi trạm biến áp treo sang trạm nền không, và trong trường hợp nào?

Việc chuyển đổi từ trạm treo sang trạm nền thường được cân nhắc khi nhu cầu tải tăng cao mà trạm treo không đáp ứng được công suất, hoặc khi cần tối ưu chi phí bảo trì, nâng cấp dễ dàng hơn. Đặc biệt phù hợp nếu dự án có diện tích đất rộng và không bị giới hạn về không gian.

Kết luận

Trạm biến áp nền là lựa chọn tối ưu cho các công trình yêu cầu sự ổn định, an toàn và vận hành lâu dài. Việc lựa chọn đơn vị thi công uy tín sẽ giúp đảm bảo chất lượng hệ thống và tiết kiệm chi phí về lâu dài. FUCO E&C sẵn sàng đồng hành cùng bạn trong mọi dự án điện công nghiệp với giải pháp hiệu quả và chuyên nghiệp.
