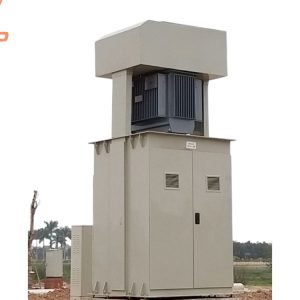

Trạm biến áp hợp bộ

Trạm biến áp hợp bộ là một hệ thống trạm biến áp được thiết kế dưới dạng khối hợp nhất, bao gồm máy biến áp, thiết bị đóng cắt trung thế, thiết bị đóng cắt hạ thế và các hệ thống bảo vệ, đo lường. Tất cả được lắp đặt gọn gàng trong một vỏ bọc kim loại hoặc vật liệu phi kim có khả năng chịu đựng môi trường khắc nghiệt.

So với các loại trạm biến áp truyền thống như trạm treo, trạm giàn hay trạm xây trong nhà, trạm biến áp hợp bộ mang lại nhiều lợi ích vượt trội. Với tốc độ đô thị hóa nhanh chóng và nhu cầu phát triển công nghiệp mạnh mẽ, giải pháp này ngày càng trở thành lựa chọn ưu tiên, góp phần quan trọng vào việc tối ưu hóa hạ tầng điện lưới.

Cấu tạo và nguyên lý hoạt động của Trạm biến áp hợp bộ

Để hiểu rõ hơn về hiệu quả của trạm biến áp hợp bộ, hãy cùng tìm hiểu về cấu tạo và nguyên lý hoạt động của nó.

Cấu tạo chi tiết các thành phần chính:

• Vỏ trạm (Kios): Đây là “bộ áo giáp” bảo vệ các thiết bị bên trong. Vỏ trạm thường được làm từ tôn tráng kẽm, thép không gỉ hoặc vật liệu composite, sơn tĩnh điện chống ăn mòn. Nó có cấp bảo vệ (IP) cao, đảm bảo chống bụi, nước và tác động từ môi trường. Thiết kế vỏ trạm cũng đa dạng, từ kiểu dáng công nghiệp đến các thiết kế hài hòa với cảnh quan đô thị.

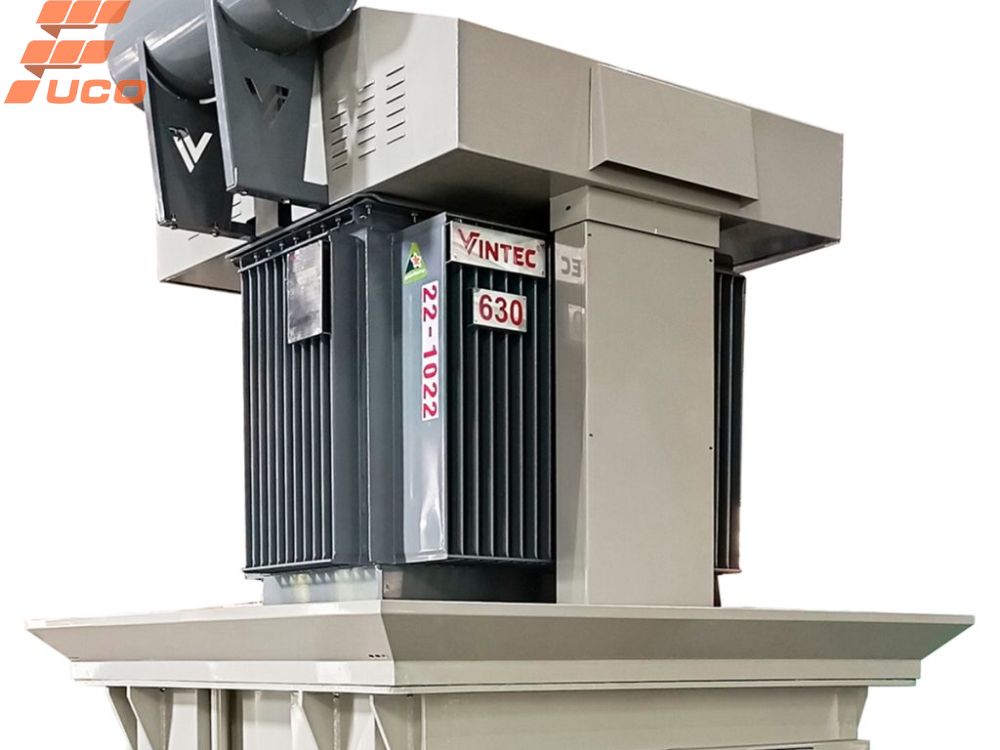

• Máy biến áp: Là trái tim của trạm, có nhiệm vụ biến đổi điện áp từ cấp trung thế xuống cấp hạ thế (hoặc ngược lại). Tùy theo nhu cầu, có thể sử dụng máy biến áp dầu hoặc máy biến áp khô.
• Thiết bị đóng cắt (MV & LV Switchgear): Bao gồm tủ trung thế (MV) và tủ hạ thế (LV). Tủ trung thế quản lý nguồn điện vào từ lưới, còn tủ hạ thế phân phối điện đến tải tiêu thụ. Các thiết bị này đảm bảo an toàn, cắt nguồn khi có sự cố.
• Hệ thống đo lường và bảo vệ: Gồm công tơ điện để đo lường điện năng, các rơ le bảo vệ quá tải, ngắn mạch, biến dòng (CT), biến áp (PT) để giám sát dòng điện và điện áp. Hệ thống này giúp bảo vệ thiết bị và đảm bảo vận hành ổn định.
• Hệ thống phụ trợ: Bao gồm hệ thống thông gió tự nhiên hoặc cưỡng bức để làm mát, hệ thống chiếu sáng bên trong trạm và hệ thống tiếp địa để đảm bảo an toàn chống sét và chống rò điện.

Nguyên lý hoạt động cơ bản của trạm biến áp hợp bộ:

Điện năng từ lưới điện trung thế sẽ được đưa vào tủ trung thế của trạm biến áp hợp bộ. Tại đây, các thiết bị bảo vệ sẽ giám sát và điều khiển dòng điện. Sau đó, điện áp được hạ cấp thông qua máy biến áp. Điện áp hạ thế sẽ được dẫn tới tủ hạ thế, nơi nó được phân phối đến các phụ tải sử dụng điện. Toàn bộ quá trình này được kiểm soát và bảo vệ chặt chẽ bởi các rơ le và thiết bị đo lường, đảm bảo hoạt động liên tục và an toàn.

Phân loại Trạm biến áp hợp bộ phổ biến trên thị trường

Để lựa chọn được trạm biến áp hợp bộ phù hợp, việc hiểu rõ các loại hình phổ biến là rất quan trọng.

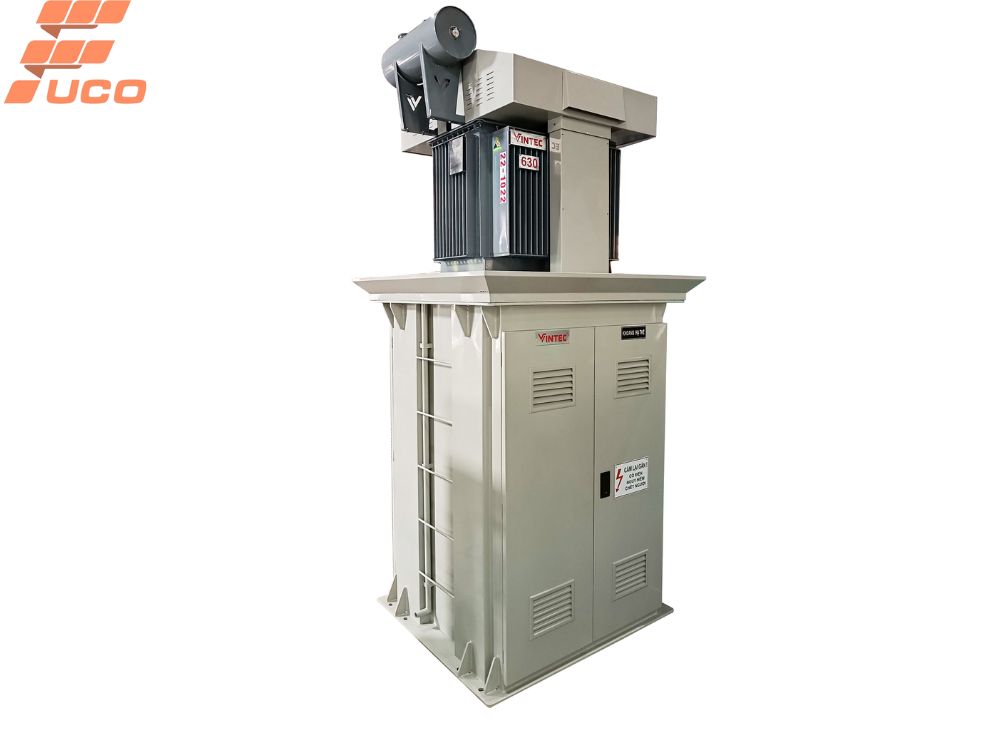

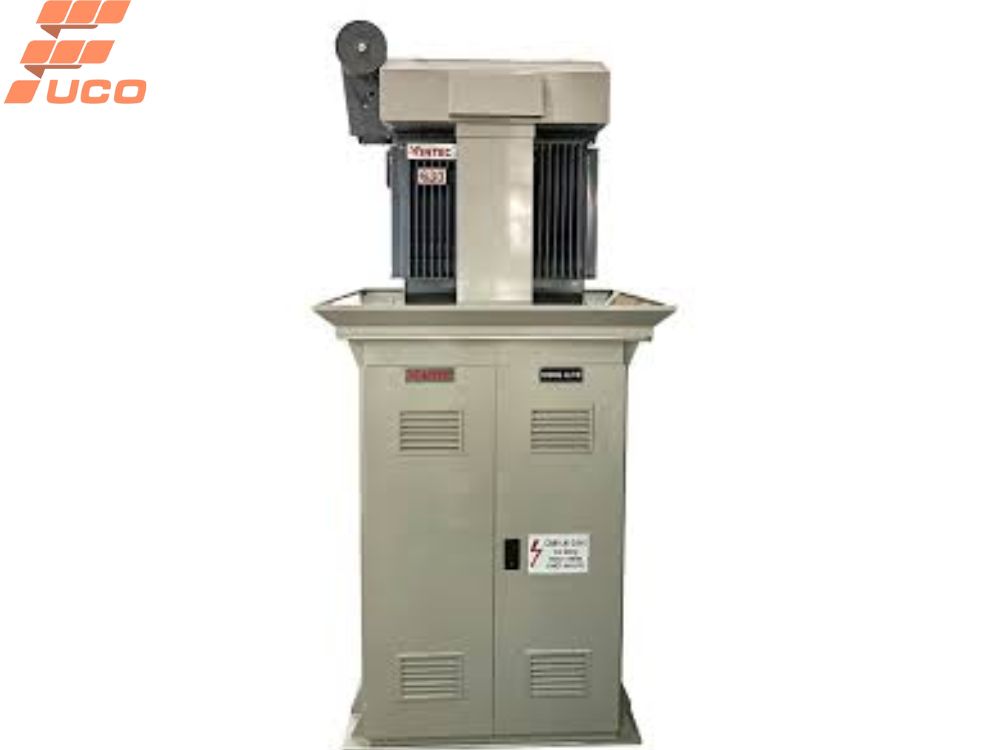

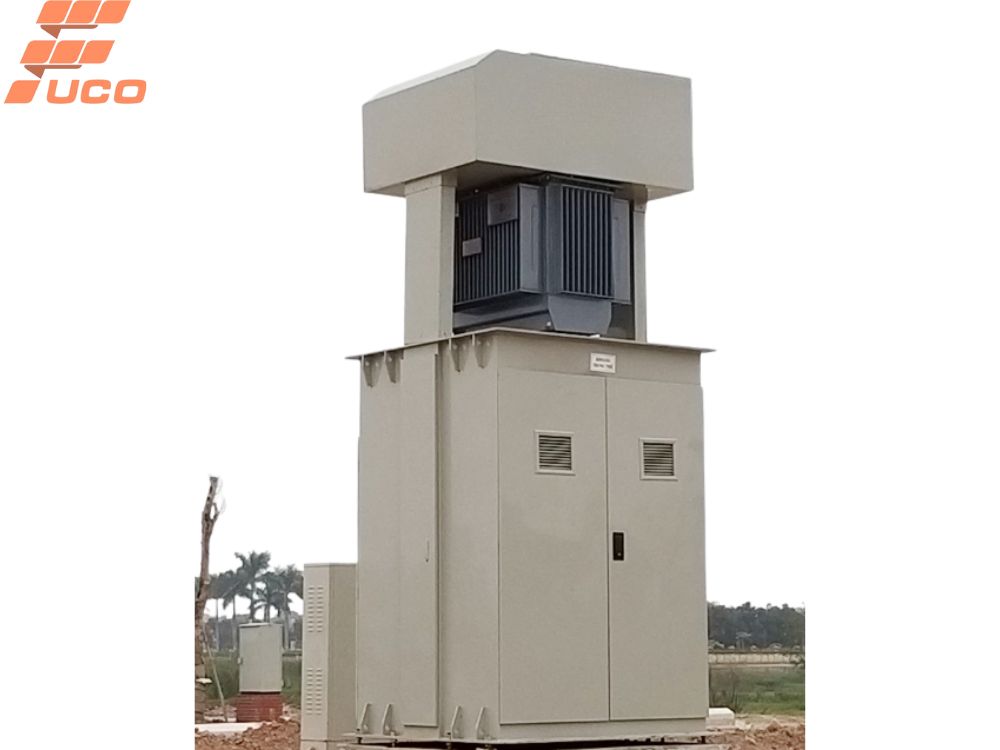

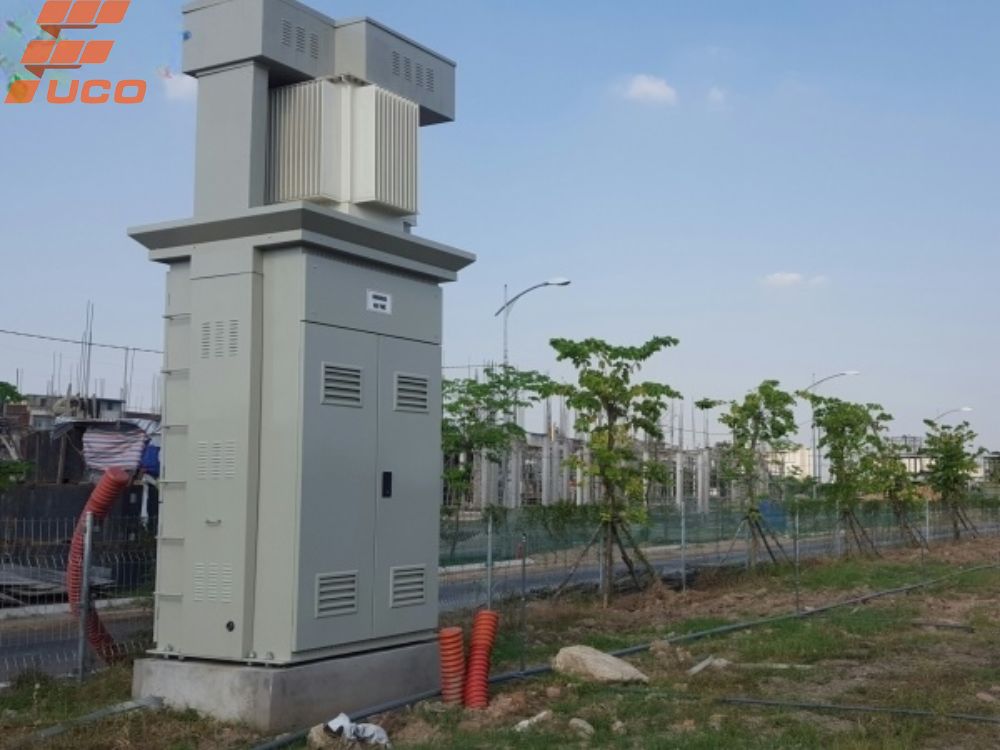

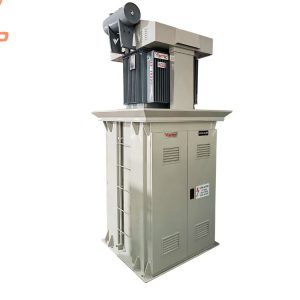

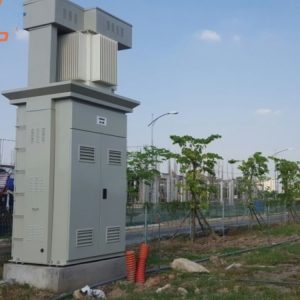

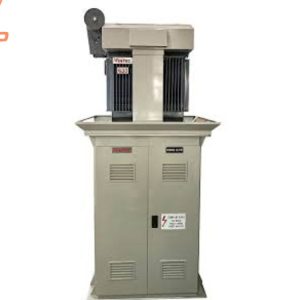

Trạm biến áp hợp bộ kiểu đứng (Trạm biến áp trụ):

Đúng như tên gọi, loại trạm này được thiết kế để lắp đặt trên một cột trụ, tạo thành một khối thẳng đứng.

• Đặc điểm: Thiết kế nhỏ gọn, phần máy biến áp và tủ điện được tích hợp ngay trên thân trụ hoặc gần trụ.
• Ưu điểm: Cực kỳ tiết kiệm diện tích mặt bằng, mang tính thẩm mỹ cao, phù hợp với cảnh quan đô thị hiện đại. Dễ dàng lắp đặt và di chuyển.
• Ứng dụng: Thường thấy ở các khu đô thị mới, công viên, tuyến đường chiếu sáng công cộng, khu dân cư có diện tích hạn chế.

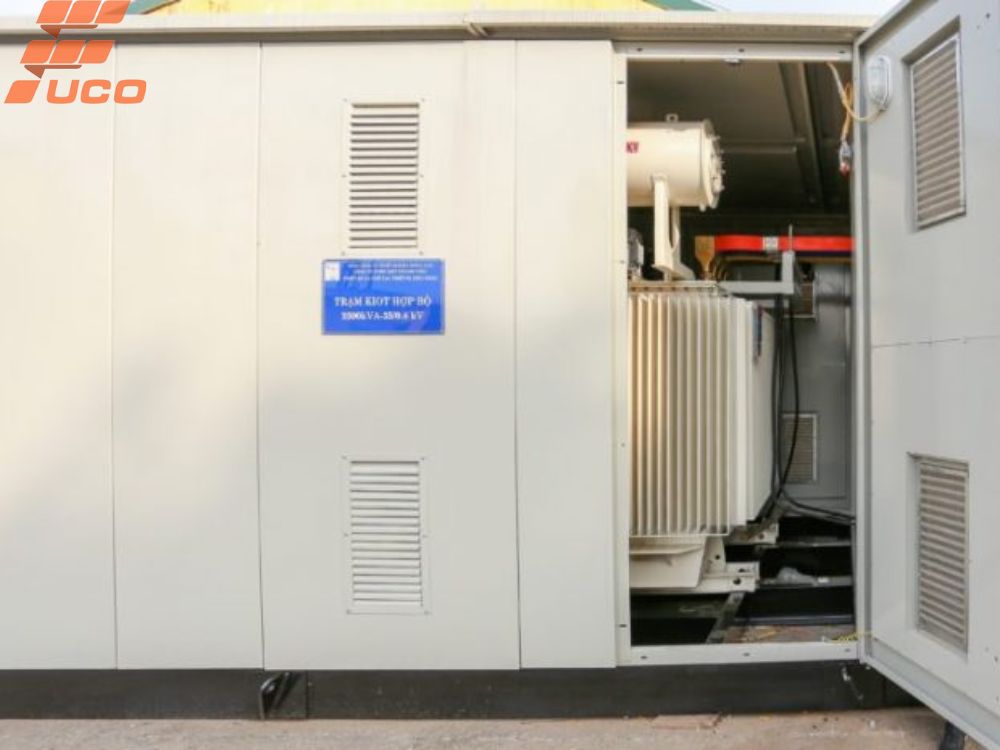

Trạm biến áp hợp bộ kiểu Kios (vỏ bọc):

Đây là loại phổ biến nhất, với toàn bộ thiết bị được đặt trong một vỏ bọc kín giống như một “ngôi nhà” nhỏ.

• Đặc điểm: Vỏ trạm có thể được làm từ nhiều vật liệu, kích thước đa dạng tùy theo công suất. Thiết kế linh hoạt, dễ dàng tùy biến theo yêu cầu.
• Ưu điểm: An toàn tuyệt đối do thiết bị được cách ly hoàn toàn, chống chịu tốt với điều kiện thời tiết khắc nghiệt, chống cháy nổ. Dễ dàng bảo trì, bảo dưỡng.
• Ứng dụng: Rộng rãi trong các nhà máy, xí nghiệp, khu công nghiệp, trung tâm thương mại, tòa nhà cao tầng, khu dân cư lớn, bệnh viện, trường học.

Các phân loại khác:

Ngoài hai loại chính trên, trạm biến áp hợp bộ còn có thể được phân loại dựa trên:

• Công suất: Từ vài chục kVA đến hàng ngàn kVA.
• Điện áp: Phù hợp với nhiều cấp điện áp lưới (ví dụ: 22kV, 35kV).
• Môi trường lắp đặt: Trạm trong nhà hoặc trạm ngoài trời.

Ưu điểm vượt trội của Trạm biến áp hợp bộ so với trạm truyền thống

Sự phát triển mạnh mẽ của trạm biến áp hợp bộ không phải là ngẫu nhiên. Nó mang lại những lợi ích vượt trội mà các loại trạm truyền thống khó có thể sánh được.

Tiết kiệm diện tích lắp đặt:

Đây là ưu điểm nổi bật nhất. Thay vì cần một không gian rộng lớn để xây dựng nhà trạm và lắp đặt từng thiết bị riêng lẻ, trạm biến áp hợp bộ chỉ cần một diện tích rất nhỏ. Điều này đặc biệt quan trọng ở các khu vực đô thị đông đúc, nơi đất đai đắt đỏ. Việc tiết kiệm diện tích giúp giảm đáng kể chi phí đầu tư ban đầu cho mặt bằng.

Tính an toàn cao:

Với thiết kế kín, tất cả các thiết bị mang điện đều được cách ly hoàn toàn với môi trường bên ngoài. Vỏ trạm chắc chắn giúp ngăn chặn sự tiếp xúc trực tiếp, giảm thiểu tối đa nguy cơ chập cháy, nổ hoặc các tai nạn điện không mong muốn cho người dân và nhân viên vận hành. Hệ thống bảo vệ tích hợp cũng đóng vai trò quan trọng trong việc đảm bảo an toàn.

Thẩm mỹ và thân thiện với môi trường:

Thiết kế nhỏ gọn và hiện đại của trạm biến áp hợp bộ giúp nó dễ dàng hòa nhập vào cảnh quan xung quanh, đặc biệt là ở các khu đô thị hoặc công trình công cộng yêu cầu cao về thẩm mỹ. Đồng thời, do được đặt trong vỏ kín, trạm ít gây ô nhiễm tiếng ồn và tỏa nhiệt, góp phần bảo vệ môi trường.

Lắp đặt và vận hành nhanh chóng, dễ dàng:

Trạm biến áp hợp bộ được sản xuất và lắp ráp hoàn chỉnh tại nhà máy, sau đó được vận chuyển đến công trường và chỉ cần đấu nối vào hệ thống điện. Điều này rút ngắn đáng kể thời gian thi công, giảm chi phí nhân công và đẩy nhanh tiến độ dự án. Việc bảo trì, bảo dưỡng cũng đơn giản hơn do các thiết bị được bố trí khoa học, dễ tiếp cận.

Chi phí đầu tư và vận hành tối ưu:

Mặc dù chi phí đầu tư ban đầu của một số loại trạm biến áp hợp bộ có thể cao hơn một chút so với trạm truyền thống, nhưng xét về tổng thể, nó mang lại hiệu quả kinh tế vượt trội. Tiết kiệm chi phí đất đai, nhân công lắp đặt, thời gian thi công, và đặc biệt là chi phí bảo trì bảo dưỡng trong dài hạn, giúp tối ưu hóa tổng chi phí vòng đời dự án.

Ứng dụng thực tế và Điều kiện sử dụng Trạm biến áp hợp bộ

Nhờ những ưu điểm vượt trội, trạm biến áp hợp bộ được ứng dụng rộng rãi trong nhiều lĩnh vực:

Các lĩnh vực ứng dụng điển hình:

• Khu đô thị, khu dân cư và tòa nhà cao tầng: Cung cấp điện ổn định, an toàn và thẩm mỹ, đặc biệt phù hợp với không gian hạn chế.
• Khu công nghiệp, nhà máy và xí nghiệp: Đảm bảo nguồn điện liên tục cho sản xuất, dễ dàng mở rộng công suất khi cần.
• Cơ sở hạ tầng lớn: Sân bay, cảng biển, trung tâm thương mại, siêu thị, bệnh viện, trường học.
• Công trình công cộng: Hệ thống chiếu sáng đường phố, công viên, quảng trường.
• Giải pháp cấp điện tạm thời: Dùng cho các công trường xây dựng, sự kiện lớn hoặc các khu vực cần nguồn điện linh hoạt.

Điều kiện sử dụng và các yếu tố cần lưu ý khi lựa chọn:

Để trạm biến áp hợp bộ hoạt động hiệu quả và bền bỉ, cần chú ý đến các điều kiện sau:

• Khí hậu: Trạm phải được thiết kế và chế tạo phù hợp với điều kiện khí hậu Việt Nam (nhiệt độ, độ ẩm cao, mưa nhiều).
• Tiêu chuẩn: Đảm bảo tuân thủ các tiêu chuẩn kỹ thuật quốc tế (IEC) và Việt Nam (TCVN), cũng như các quy định của Tập đoàn Điện lực Việt Nam (EVN).
• Nền móng: Cần có nền móng vững chắc, bằng phẳng để đặt trạm.
• Không gian: Mặc dù nhỏ gọn, vẫn cần đủ không gian cho việc lắp đặt, vận hành và bảo trì.
• Môi trường: Đánh giá môi trường xung quanh (có gần khu dân cư, hóa chất, bụi bẩn hay không) để chọn vỏ trạm và cấp bảo vệ phù hợp.

Tiêu chuẩn kỹ thuật và các yếu tố cần xem xét khi chọn mua Trạm biến áp hợp bộ

Việc lựa chọn trạm biến áp hợp bộ không chỉ dựa trên giá cả mà còn phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

Các tiêu chuẩn quốc tế và Việt Nam áp dụng:

• IEC (International Electrotechnical Commission): Đây là bộ tiêu chuẩn quốc tế về điện và điện tử, đảm bảo chất lượng và an toàn sản phẩm.
• TCVN (Tiêu chuẩn Việt Nam): Các quy định kỹ thuật cụ thể của Việt Nam cho thiết bị điện.
• Quy định của EVN: Tuân thủ các quy định riêng của Tập đoàn Điện lực Việt Nam về kết nối và vận hành.

Các thông số kỹ thuật quan trọng cần quan tâm:

Khi tham khảo thông số kỹ thuật trạm biến áp hợp bộ đứng hay kiểu Kios, bạn cần chú ý:

• Công suất (kVA): Phải phù hợp với tổng công suất tiêu thụ của phụ tải.
• Điện áp (kV): Điện áp sơ cấp và thứ cấp của máy biến áp.
• Tổn hao không tải và tổn hao ngắn mạch: Chỉ số quan trọng ảnh hưởng đến hiệu quả năng lượng và chi phí vận hành.
• Khả năng chịu đựng ngắn mạch động, nhiệt: Đảm bảo trạm an toàn khi có sự cố.
• Cấp bảo vệ (IP): Khả năng chống bụi và nước của vỏ trạm.
• Chất liệu và loại sơn vỏ trạm: Ảnh hưởng đến độ bền và tuổi thọ.

Lời khuyên từ chuyên gia khi lựa chọn sản phẩm:

• Xác định rõ nhu cầu: Công suất, điện áp, môi trường lắp đặt, và các yêu cầu đặc biệt khác.
• Ưu tiên sản phẩm có chứng nhận chất lượng: Kiểm tra các chứng chỉ ISO, IEC, TCVN.
• Nguồn gốc rõ ràng: Chọn sản phẩm từ các nhà sản xuất, nhà phân phối uy tín, có lịch sử hoạt động minh bạch.
• Đánh giá chế độ bảo hành và hỗ trợ kỹ thuật: Đảm bảo có sự hỗ trợ kịp thời khi cần thiết.

Mua Trạm biến áp hợp bộ chính hãng, giá tốt và uy tín ở đâu?

Nếu bạn đang tìm kiếm trạm biến áp hợp bộ chính hãng, giá tốt và tin cậy, FUCO E&C là lựa chọn hàng đầu.

Tại sao chọn FUCO E&C?

• Kinh nghiệm và Uy tín: FUCO E&C có nhiều năm kinh nghiệm sản xuất, cung cấp và lắp đặt trạm biến áp hợp bộ cho các dự án lớn.
• Năng lực sản xuất: Dây chuyền hiện đại, đảm bảo sản phẩm chất lượng cao, đạt tiêu chuẩn quốc tế.
• Đội ngũ chuyên nghiệp: Kỹ sư giàu kinh nghiệm, tư vấn và hỗ trợ kỹ thuật tận tâm từ A-Z.
• Giá cả cạnh tranh: Cung cấp sản phẩm chính hãng với mức giá hợp lý, kèm chính sách bảo hành, bảo trì chu đáo.
• Dự án thực tế: Minh chứng qua nhiều dự án thành công trên khắp cả nước.

FUCO E&C cam kết mang đến giải pháp trạm biến áp hợp bộ tối ưu, an toàn và hiệu quả cho mọi công trình. Liên hệ ngay 0984700355  để được tư vấn và báo giá!

Kết luận

Với những ưu điểm vượt trội về hiệu quả sử dụng diện tích, tính an toàn, thẩm mỹ và chi phí vận hành tối ưu, trạm biến áp hợp bộ đã và đang khẳng định vị thế là một giải pháp cấp điện hiện đại và bền vững. Đây không chỉ là một sản phẩm, mà là một khoản đầu tư thông minh, mang lại giá trị lâu dài cho các công trình và dự án.

Hãy liên hệ ngay với FUCO E&C được tư vấn chi tiết và nhận báo giá phù hợp nhất cho dự án của bạn!

FUCO E&C nhận thi công trạm biến áp hợp bộ theo yêu cầu, đảm bảo đúng kỹ thuật – an toàn – tiết kiệm chi phí.
