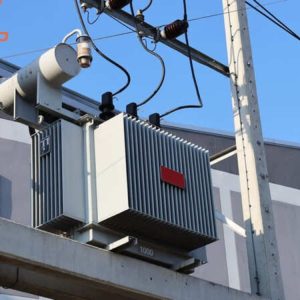

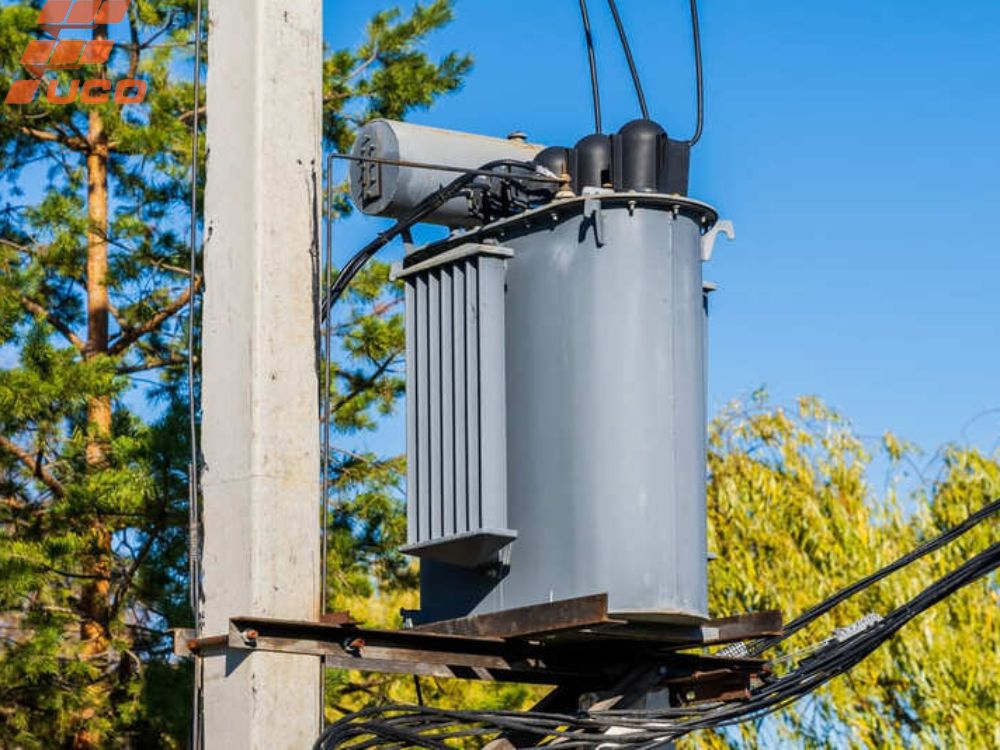

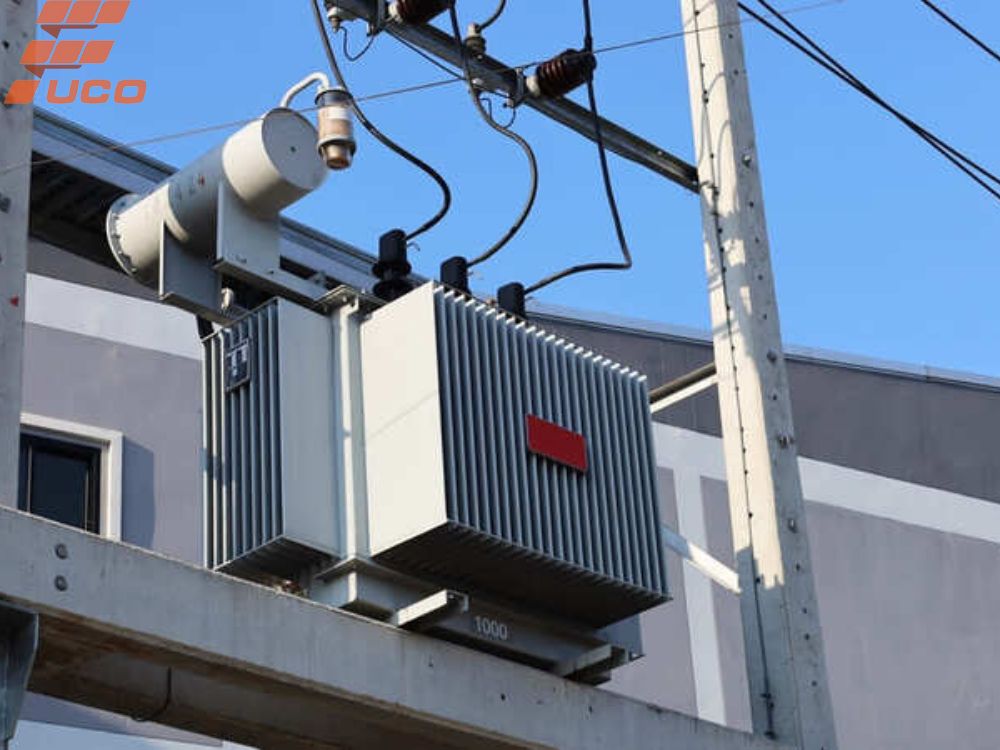

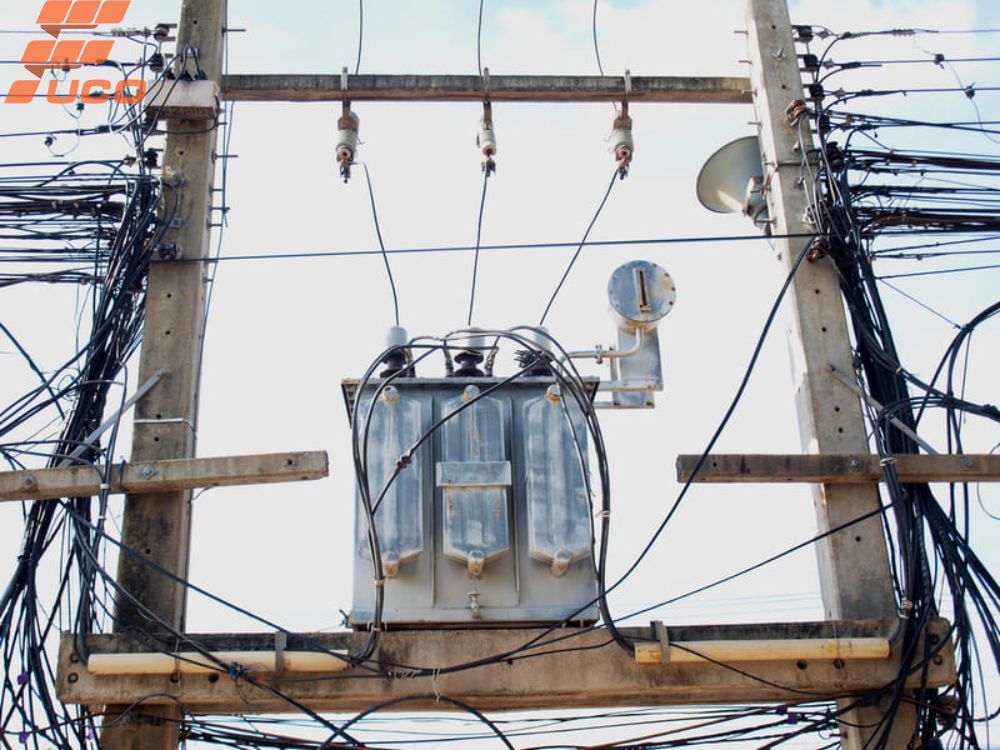

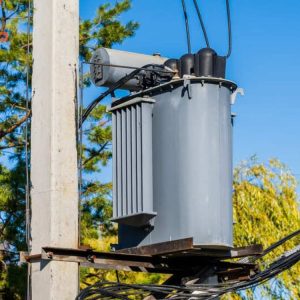

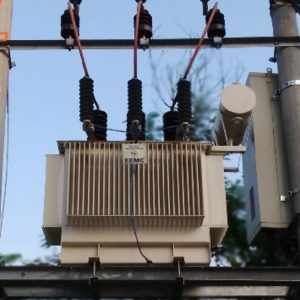

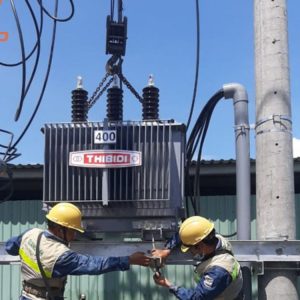

Trạm biến áp giàn
Giá: Liên Hệ
Trạm biến áp giàn là một trong những giải pháp quan trọng để đảm bảo nguồn điện ổn định và an toàn cho các dự án công nghiệp, dân dụng, và năng lượng tái tạo. Với thiết kế linh hoạt, dễ mở rộng, và hiệu suất cao, loại trạm này ngày càng được ưa chuộng trong các khu công nghiệp, nhà xưởng, và khu dân cư. Bài viết dưới đây sẽ cung cấp thông tin toàn diện về trạm biến áp giàn, từ định nghĩa, ứng dụng, đến các lưu ý quan trọng khi lắp đặt, giúp bạn đưa ra quyết định phù hợp cho dự án của mình.
Trạm Biến Áp Giàn Là Gì?
Trạm biến áp giàn là một hệ thống điện được thiết kế để truyền tải và phân phối điện năng, thường được lắp đặt trên các giàn kết cấu thép hoặc bê tông, phù hợp với không gian rộng. Trạm bao gồm các thành phần chính như máy biến áp, tủ điện, hệ thống cáp, và thiết bị bảo vệ, đảm bảo cung cấp điện ổn định với cấp điện áp phổ biến như 15-22kV/0.4kV.
So với các loại trạm khác như trạm cột hay trạm kín, trạm biến áp giàn nổi bật nhờ khả năng chịu tải lớn, dễ dàng bảo trì, và phù hợp với các dự án yêu cầu công suất cao. Đây là lựa chọn lý tưởng cho các khu vực cần cung cấp điện liên tục, như khu công nghiệp hoặc nhà xưởng sản xuất.

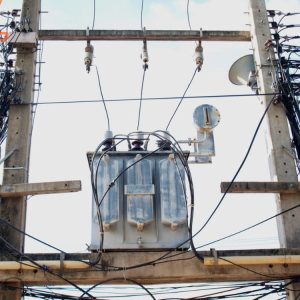

Cấu Tạo của Trạm Biến Áp Giàn
Trạm biến áp giàn bao gồm các thành phần chính sau:
- Máy biến áp: Thành phần cốt lõi, chuyển đổi điện áp từ cao áp (15-22kV) sang hạ áp (0.4kV) để phù hợp với nhu cầu sử dụng.
- Hệ thống thanh cái: Kết nối các thiết bị trong trạm, đảm bảo truyền tải điện năng hiệu quả.
- Thiết bị đóng cắt: Bao gồm cầu chì, máy cắt, và rơ-le bảo vệ, giúp ngắt mạch khi xảy ra sự cố.
- Hệ thống làm mát: Đảm bảo máy biến áp hoạt động ổn định, tránh quá nhiệt.
- Kết cấu giàn: Thường làm từ thép hoặc bê tông, đảm bảo độ bền và an toàn khi vận hành.
Các trạm biến áp giàn thường được thiết kế với cấp điện áp 15kV, 22kV, hoặc 35kV, tùy thuộc vào nhu cầu sử dụng.
Phân Loại Trạm Biến Áp Giàn
Trạm biến áp giàn được phân loại dựa trên các tiêu chí sau:
- Theo công suất: Phổ biến là các loại 160KVA, 250KVA, 630KVA, 1000KVA, phù hợp với nhà xưởng nhỏ đến khu công nghiệp lớn.
- Theo số pha: Bao gồm trạm 3 pha (phổ biến trong công nghiệp) và trạm 1 pha (dùng cho dân dụng).
- Theo ứng dụng: Công nghiệp (nhà máy, khu công nghiệp), dân dụng (khu dân cư, tòa nhà), và năng lượng tái tạo (điện mặt trời, điện gió).
Việc hiểu rõ các loại trạm giúp bạn lựa chọn thiết bị phù hợp với nhu cầu cụ thể của dự án.

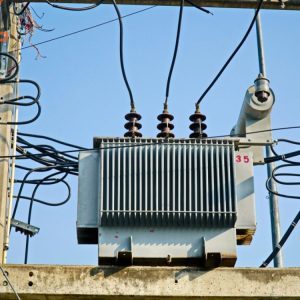

Ứng Dụng của Trạm Biến Áp Giàn Trong Thực Tế
Trạm biến áp giàn được sử dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và hiệu suất cao:
- Khu công nghiệp: Cung cấp điện cho các nhà máy sản xuất, đảm bảo hoạt động liên tục và ổn định.
- Nhà xưởng: Hỗ trợ vận hành máy móc công suất lớn, như dây chuyền sản xuất hoặc hệ thống chiếu sáng.
- Khu dân cư và tòa nhà cao tầng: Đảm bảo nguồn điện ổn định cho các hộ gia đình, văn phòng, và trung tâm thương mại.
- Dự án năng lượng tái tạo: Kết nối hệ thống điện mặt trời hoặc điện gió với lưới điện quốc gia, tối ưu hóa truyền tải điện năng.
Lợi Ích của Trạm Biến Áp Giàn
- Độ ổn định cao: Cung cấp nguồn điện liên tục, giảm thiểu nguy cơ gián đoạn sản xuất.
- Dễ dàng mở rộng: Thiết kế giàn cho phép lắp thêm máy biến áp khi nhu cầu tăng.
- Tiết kiệm chi phí bảo trì: Cấu trúc mở giúp dễ dàng kiểm tra và sửa chữa.
- Phù hợp không gian rộng: Lý tưởng cho các khu vực có diện tích lớn như khu công nghiệp.
So Sánh Trạm Biến Áp Giàn với Các Loại Trạm Khác
| Tiêu chí | Trạm biến áp giàn | Trạm biến áp cột | Trạm biến áp kín |
| Công suất | Cao (160KVA – 1000KVA trở lên) | Thấp đến trung bình (50KVA – 250KVA) | Trung bình đến cao (100KVA – 630KVA) |
| Không gian lắp đặt | Cần không gian rộng | Tiết kiệm không gian | Không gian nhỏ, kín đáo |
| Chi phí | Cao hơn do kết cấu phức tạp | Thấp hơn, phù hợp dự án nhỏ | Trung bình, phụ thuộc thiết bị |
| Ứng dụng | Khu công nghiệp, nhà xưởng lớn | Khu dân cư, nông thôn | Tòa nhà, trung tâm thương mại |
| Bảo trì | Dễ dàng, chi phí thấp | Khó tiếp cận hơn | Cần thiết bị chuyên dụng |
So sánh này giúp bạn cân nhắc lựa chọn loại trạm phù hợp với ngân sách và mục đích sử dụng.
Các Lưu Ý Quan Trọng Khi Lắp Đặt Trạm Biến Áp Giàn
Lắp đặt trạm biến áp giàn đòi hỏi sự chuẩn bị kỹ lưỡng để đảm bảo hiệu suất và an toàn. Dưới đây là các yếu tố cần lưu ý:
Xác Định Số Lượng và Công Suất Máy Biến Áp
Việc tính toán số lượng và công suất máy biến áp dựa trên phụ tải là bước quan trọng:
- Cách tính: Tổng phụ tải (kW) = Tổng công suất thiết bị sử dụng × Hệ số đồng thời (thường 0.7-0.9).
- Ví dụ: Một nhà xưởng với tổng phụ tải 500kW, hệ số đồng thời 0.8, cần trạm biến áp khoảng 630KVA để đảm bảo dự phòng.
- Lưu ý: Chọn công suất lớn hơn 10-20% phụ tải thực tế để tránh quá tải trong tương lai.
Lựa Chọn Vị Trí Đặt Trạm Biến Áp Giàn
Vị trí đặt trạm cần đáp ứng các tiêu chí sau:
- Gần phụ tải: Giảm hao tổn đường dây truyền tải.
- Thông thoáng: Đảm bảo làm mát và dễ tiếp cận khi bảo trì.
- An toàn: Tránh khu vực ngập lụt, đông dân cư, hoặc dễ cháy nổ.
- Tuân thủ quy định: Theo tiêu chuẩn TCVN 2622:1995 về phòng cháy chữa cháy.
Xác Định Phụ Tải và Chế Độ Vận Hành Kinh Tế
- Xác định phụ tải: Đo lường tải tối đa, tải trung bình, và tải thấp điểm để tối ưu hóa vận hành.
- Chế độ vận hành kinh tế: Điều chỉnh số lượng máy biến áp hoạt động theo phụ tải thực tế, giảm hao tổn không tải (thường chiếm 1-2% công suất).
- Ví dụ: Với phụ tải dao động, sử dụng 1 máy biến áp 630KVA thay vì 2 máy 320KVA để giảm chi phí vận hành.
Lựa Chọn Đầu Phân Áp Phù Hợp
Đầu phân áp điều chỉnh điện áp đầu ra của máy biến áp, thường được thiết lập tại nhà máy hoặc điều chỉnh thủ công:
- Cách chọn: Dựa trên điện áp lưới (15kV, 22kV) và yêu cầu phụ tải. Ví dụ, với lưới 22kV, chọn đầu phân áp ±5% để linh hoạt điều chỉnh.
- Lưu ý: Đảm bảo đầu phân áp được cài đặt bởi kỹ sư có kinh nghiệm để tránh sai lệch điện áp.
Đảm Bảo An Toàn và Tuân Thủ Tiêu Chuẩn Kỹ Thuật
- Tiêu chuẩn an toàn: Tuân thủ TCVN 7447-5-51:2010 về hệ thống điện hạ áp và quy định của EVN.
- Phòng chống cháy nổ: Lắp đặt hệ thống báo cháy, bình chữa cháy, và đảm bảo khoảng cách an toàn với các khu vực nguy hiểm.
- Kiểm tra định kỳ: Thực hiện bảo trì 6 tháng/lần, kiểm tra dầu máy biến áp, và hệ thống tiếp địa.
Chi Phí và Báo Giá Trạm Biến Áp Giàn
Chi phí lắp đặt trạm biến áp giàn phụ thuộc vào nhiều yếu tố, bao gồm công suất, nhà cung cấp, và chi phí thi công. Dưới đây là phân tích chi tiết:
Các Yếu Tố Ảnh Hưởng Đến Chi Phí
- Thiết bị: Máy biến áp, tủ điện, và hệ thống cáp chiếm 60-70% tổng chi phí.
- Vận chuyển và lắp đặt: Tùy thuộc vào địa điểm và quy mô dự án, chiếm 20-30% chi phí.
- Bảo trì: Chi phí bảo trì hàng năm khoảng 5-10% giá trị thiết bị.
- Ví dụ tham khảo: Trạm biến áp giàn 630KVA có giá khoảng 300-500 triệu VNĐ (tùy nhà cung cấp).
Cách Nhận Báo Giá Từ Nhà Cung Cấp
Liên hệ trực tiếp với FUCO E&C qua hotline 0984 700 355 để được tư vấn và nhận báo giá chi tiết theo nhu cầu. Bạn cũng có thể gửi bản vẽ hoặc thông tin công trình để đội ngũ kỹ thuật hỗ trợ báo giá nhanh chóng, chính xác nhất.
Câu Hỏi Thường Gặp Về Trạm Biến Áp Giàn
Trạm biến áp giàn có ưu điểm gì so với trạm cột?
Trạm giàn phù hợp với công suất lớn, dễ mở rộng, và bảo trì thuận tiện hơn, trong khi trạm cột tiết kiệm không gian nhưng hạn chế về công suất.
Chi phí lắp đặt trạm biến áp giàn là bao nhiêu?
Tùy thuộc vào công suất và nhà cung cấp, dao động từ 200-500 triệu VNĐ cho trạm 160-630KVA.
Kết Luận
Trạm biến áp giàn là giải pháp lý tưởng cho các dự án cần nguồn điện ổn định, đặc biệt trong khu công nghiệp và năng lượng tái tạo. Với thiết kế linh hoạt, hiệu suất cao, và chi phí bảo trì thấp, đây là lựa chọn hàng đầu cho kỹ sư và chủ đầu tư. Để đảm bảo dự án thành công, hãy chọn nhà cung cấp uy tín và tuân thủ các lưu ý lắp đặt.
Liên hệ ngay FUCO E&C qua hotline 0984 700 355 để nhận tư vấn và báo giá chi tiết!
FUCO E&C nhận lắp đặt trạm biến áp giàn theo yêu cầu, đảm bảo đúng kỹ thuật – an toàn – tiết kiệm chi phí.
