Việc thiết kế và lắp đặt tủ điện công nghiệp là một công đoạn kỹ thuật phức tạp, đòi hỏi sự chính xác, am hiểu sâu về các tiêu chuẩn và kinh nghiệm thực tế. Một hệ thống tủ điện được thiết kế chuyên nghiệp không chỉ đảm bảo vận hành ổn định mà còn quyết định đến sự an toàn của toàn bộ nhà máy, công trình. Với vai trò là đơn vị hàng đầu trong lĩnh vực này, Fuco sẽ chia sẻ một quy trình chuẩn để cho ra đời một sản phẩm tủ điện công nghiệp chất lượng cao.
Tầm Quan Trọng Của Việc Thiết Kế Tủ Điện Công Nghiệp Chuyên Nghiệp
Bản vẽ thiết kế là kim chỉ nam cho toàn bộ quá trình sản xuất và vận hành. Một bản thiết kế tốt sẽ:
- Đảm bảo an toàn tuyệt đối: Bố trí thiết bị hợp lý, tính toán đúng các thông số bảo vệ, tránh các rủi ro về điện.
- Tối ưu hóa hiệu suất: Giúp tủ điện vận hành trơn tru, ổn định và đúng với yêu cầu công nghệ.
- Dễ dàng cho lắp đặt và bảo trì: Sắp xếp khoa học giúp việc đấu nối, tháo lắp, sửa chữa và nâng cấp sau này trở nên thuận tiện.
- Tiết kiệm chi phí: Tính toán đúng vật tư, tránh lãng phí và các chi phí phát sinh do sửa chữa, làm lại.
Ngược lại, một thiết kế sơ sài có thể dẫn đến vận hành sai, chập cháy, gây nguy hiểm và thiệt hại lớn về kinh tế.
Quy Trình 5 Bước Thiết Kế & Lắp Đặt Tủ Điện Công Nghiệp Tiêu Chuẩn
Để tạo ra một tủ điện công nghiệp hoàn chỉnh, cần tuân thủ một quy trình nghiêm ngặt qua 5 bước sau:
Bước 1: Khảo sát và Xác định Yêu cầu
Đây là bước đầu tiên và quan trọng nhất. Đội ngũ kỹ sư cần làm việc chặt chẽ với chủ đầu tư để thu thập đầy đủ thông tin:
- Mục đích sử dụng của tủ (phân phối, điều khiển, động lực…).
- Danh sách và công suất của các phụ tải.
- Yêu cầu về không gian lắp đặt và môi trường vận hành.
- Các tiêu chuẩn kỹ thuật bắt buộc phải tuân thủ.
Bước 2: Thiết kế Sơ đồ Nguyên lý & Bản vẽ Kỹ thuật
Dựa trên các yêu cầu đã thu thập, kỹ sư sẽ tiến hành:
- Thiết kế sơ đồ nguyên lý: Vẽ chi tiết mạch động lực, mạch điều khiển và các nguyên tắc hoạt động của tủ.
- Thiết kế bản vẽ lắp đặt (Layout): Bố trí vị trí của từng thiết bị bên trong tủ một cách tối ưu, khoa học.
- Tạo bản vẽ tủ điện 3D: Mô phỏng hình ảnh thực tế của tủ sau khi hoàn thành.
Bước 3: Lựa chọn Thiết bị và Gia công Vỏ tủ
Sau khi bản vẽ được duyệt, tiến hành lựa chọn các thiết bị đóng cắt, điều khiển… từ các thương hiệu uy tín, đảm bảo đúng thông số kỹ thuật. Song song đó, vỏ tủ sẽ được gia công cơ khí chính xác theo bản vẽ.
Bước 4: Lắp ráp và Đấu nối
Đây là quá trình hiện thực hóa bản vẽ. Các kỹ thuật viên sẽ gá lắp tất cả các thiết bị lên panel tủ, dán nhãn tên, và tiến hành đấu nối dây động lực, dây điều khiển theo đúng sơ đồ nguyên lý.
Bước 5: Kiểm tra, Thí nghiệm và Bàn giao (Commissioning)

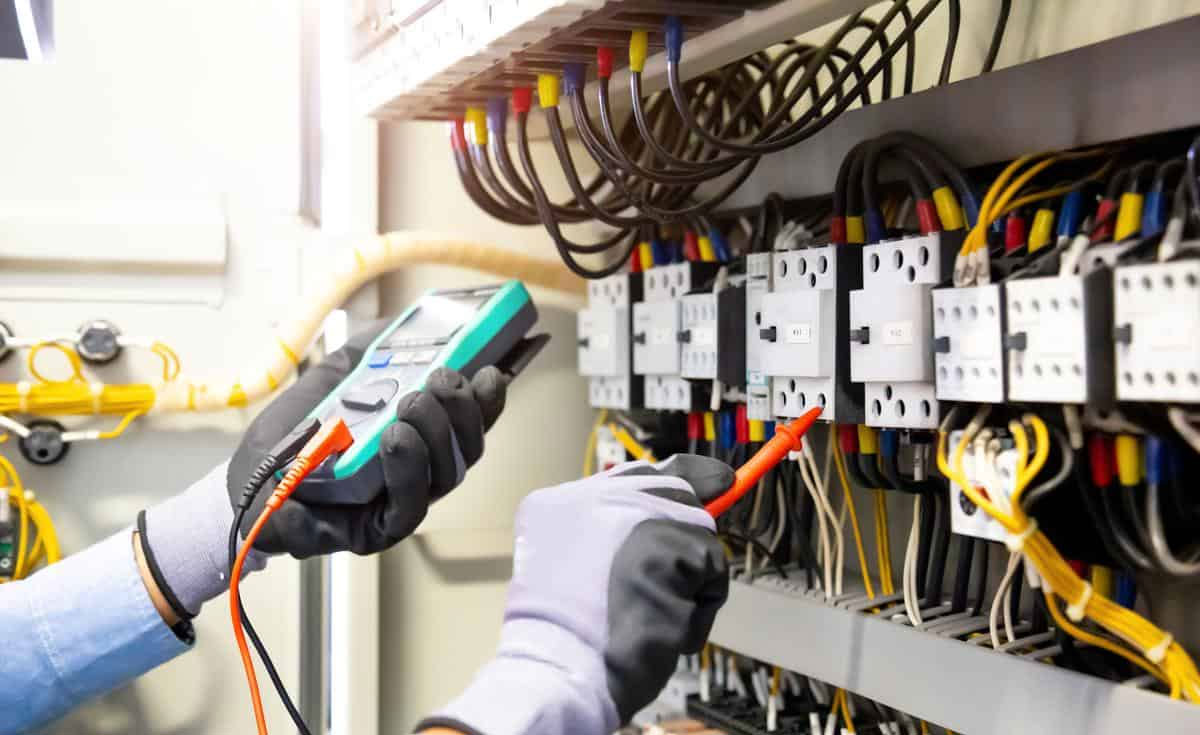

Trước khi xuất xưởng, tủ điện phải trải qua một quy trình kiểm tra nghiêm ngặt (QC) để đảm bảo không có sai sót. Các bài kiểm tra bao gồm: kiểm tra độ cách điện, kiểm tra hoạt động của các mạch điều khiển, test các chức năng bảo vệ… Sau khi đạt chuẩn, tủ sẽ được bàn giao và hướng dẫn vận hành cho khách hàng.
Lưu Ý Thiết Kế Đặc Thù Cho Từng Loại Tủ Điện Công Nghiệp
Tủ Phân Phối Hạ Thế (LV Panels)
Thiết kế cần tuân thủ tiêu chuẩn IEC 61439-1. Việc bố trí các aptomat (ACB, MCCB, MCB) phải hợp lý, thanh cái đồng (busbar) phải được tính toán để chịu được dòng tải định mức (từ 100A đến 6300A) và dòng ngắn mạch.
Tủ Điện Trung Thế (MV Switchgear)
Đây là loại tủ yêu cầu an toàn cực kỳ cao. Thiết kế phải tuân thủ các tiêu chuẩn như IEC 62271. Các khoang (khoang máy cắt, khoang thanh cái…) phải được chia riêng biệt và có các cơ cấu liên động an toàn. Thiết bị bên trong thường đến từ các hãng nổi tiếng thế giới như Schneider Electric, ABB, Siemens, LS…
Tủ Chuyển Nguồn Tự Động (ATS)
Thiết kế tủ ATS tập trung vào bộ điều khiển. Sơ đồ mạch phải đảm bảo logic chuyển nguồn chính xác: tự động gửi tín hiệu khởi động máy phát khi lưới mất điện, có thể điều chỉnh thời gian trễ chuyển mạch, và có chế độ vận hành tự động (Auto) hoặc bằng tay (Manual).
Tủ Bù Công Suất Phản Kháng
Thiết kế cần tính toán chính xác tổng công suất bù cần thiết (kVAr), sau đó chia thành nhiều cấp tụ bù. Mạch điều khiển phải sử dụng bộ điều khiển tụ bù thông minh để tự động đóng cắt các cấp tụ cho phù hợp với tải, nhằm duy trì hệ số công suất (cosφ) ở mức mong muốn.
Fuco – Đối Tác Thiết Kế và Lắp Đặt Tủ Điện Công Nghiệp Tin Cậy
Thị trường hiện có nhiều đơn vị cung cấp tủ điện, nhưng để tìm được một đối tác có khả năng thực hiện toàn bộ quy trình thiết kế và lắp đặt một cách chuyên nghiệp, bài bản là điều không dễ dàng. Fuco tự hào là đơn vị có nhiều năm kinh nghiệm, đã được khẳng định qua các dự án lớn, đòi hỏi kỹ thuật cao.
Chúng tôi không chỉ cung cấp sản phẩm, mà mang đến một giải pháp toàn diện, từ khâu tư vấn, thiết kế tối ưu, lựa chọn linh kiện chính hãng đến lắp đặt chuyên nghiệp và bảo trì tận tâm. Lựa chọn Fuco là lựa chọn sự an toàn và hiệu quả cho hệ thống điện của bạn.
