Tụ điện là một trong ba linh kiện điện tử thụ động nền tảng (cùng với điện trở và cuộn cảm), có mặt trong hầu hết mọi mạch điện quanh ta. Để hiểu được tại sao nó lại có nhiều tác dụng quan trọng đến vậy, trước hết chúng ta cần nắm vững nguyên lý làm việc của tụ điện. Bài viết này sẽ giải thích một cách chi tiết và trực quan về cơ chế hoạt động cốt lõi của linh kiện này.
Tóm Tắt Nhanh: Tụ Điện Là Gì?
Trước khi đi vào nguyên lý, hãy cùng nhắc lại một vài khái niệm cơ bản:
- Định nghĩa: Tụ điện là một linh kiện có khả năng tích trữ năng lượng điện dưới dạng một điện trường. Nó được cấu tạo bởi hai vật dẫn (bản cực) đặt gần nhau và được ngăn cách bởi một lớp điện môi.
- Ký hiệu: Tụ điện được ký hiệu bằng chữ C (viết tắt của Capacitor).
- Đại lượng đặc trưng: Khả năng tích trữ năng lượng được đo bằng Điện dung (Capacitance), có đơn vị là Farad (F).
- Đơn vị thường dùng: 1 Farad là một giá trị rất lớn, nên trong thực tế người ta thường dùng các đơn vị nhỏ hơn như Microfarad (µF), Nanofarad (nF), Picofarad (pF).
- 1 Farad (F) = 1,000,000 µF

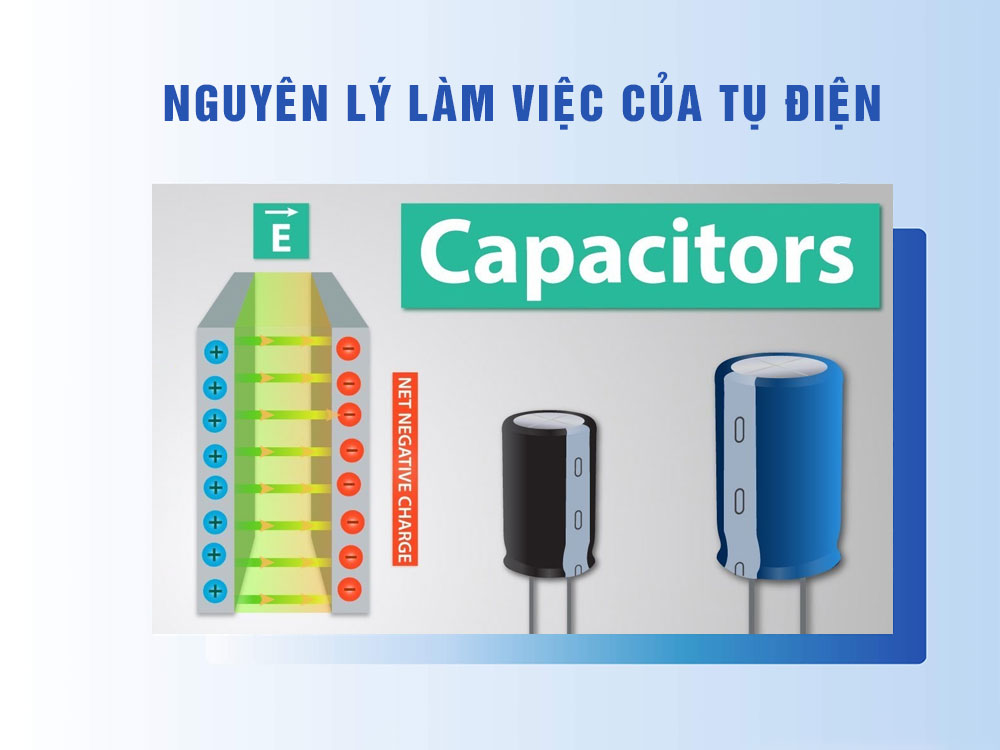

Nguyên Lý Hoạt Động Cốt Lõi: Nạp và Xả Điện Tích
Toàn bộ sức mạnh của tụ điện nằm ở một nguyên lý duy nhất nhưng vô cùng quan trọng: khả năng Nạp (Charge) và Phóng (Discharge) điện tích. Quá trình này có thể được hình dung như một bình chứa nước có khả năng nạp đầy và xả cạn cực nhanh.
Quá Trình Nạp Điện (Charging)
Khi ta nối hai bản cực của một tụ điện vào một nguồn điện một chiều (DC) như pin:
- Nguồn điện sẽ “bơm” các electron (mang điện tích âm) từ cực âm của nó và tích tụ chúng trên một bản cực của tụ.
- Đồng thời, nguồn điện cũng “hút” các electron từ bản cực còn lại, khiến bản cực này trở nên thiếu electron và tích điện dương.
- Sự chênh lệch điện tích giữa hai bản cực tạo ra một điện trường trong lớp điện môi ở giữa. Năng lượng được lưu trữ chính là năng lượng của điện trường này.
- Quá trình nạp sẽ dừng lại khi điện áp trên hai bản cực của tụ điện bằng với điện áp của nguồn cấp. Lúc này, tụ điện đã được “nạp đầy”.
Quá Trình Lưu Trữ Năng Lượng (Storing)
Một khi đã được nạp đầy và ngắt ra khỏi nguồn, tụ điện sẽ lưu trữ năng lượng đó trong điện trường của nó. Nó giống như một chiếc lò xo đã được nén lại, luôn sẵn sàng để giải phóng năng lượng.
Quá Trình Phóng Điện (Discharging)
Khi ta nối hai bản cực của tụ điện đã được nạp vào một tải (ví dụ như một bóng đèn LED):
- Các electron đang bị dồn nén ở bản cực âm sẽ ngay lập tức có một con đường để di chuyển.
- Chúng sẽ phóng nhanh qua bóng đèn LED để đến với bản cực dương, tạo thành một dòng điện mạnh nhưng chỉ trong một khoảng thời gian rất ngắn.
- Dòng điện này làm bóng đèn lóe sáng lên rồi tắt dần khi các electron đã di chuyển hết và hai bản cực trở nên trung hòa về điện.
Chính khả năng nạp và xả cực nhanh này làm cho tụ điện khác biệt hoàn toàn so với pin (vốn xả năng lượng một cách từ từ).
Từ Nguyên Lý Đến Các Ứng Dụng Thực Tế
Nhờ nguyên lý nạp-xả, tụ điện có những ứng dụng vô cùng quan trọng:
Ứng dụng từ khả năng Nạp/Xả nhanh
- Lưu trữ năng lượng tức thời: Cung cấp một nguồn năng lượng cực lớn trong thời gian ngắn, ví dụ như trong đèn flash của máy ảnh.
- Khởi động động cơ: Nhiều động cơ 1 pha cần một “cú hích” năng lượng ban đầu để bắt đầu quay, và tụ điện (tụ đề) làm rất tốt nhiệm vụ này.
Ứng dụng từ khả năng Lọc và Chặn dòng DC
- Lọc nguồn điện: Trong các bộ đổi nguồn, dòng điện sau khi chỉnh lưu thường không phẳng. Tụ điện sẽ liên tục nạp-xả để “san phẳng” các gợn sóng, tạo ra một nguồn điện DC ổn định.
- Truyền tín hiệu (Coupling): Tụ điện có đặc tính “chặn” dòng điện một chiều (DC) nhưng lại cho dòng điện xoay chiều (AC) đi qua. Nhờ vậy, nó được dùng để truyền tín hiệu âm thanh (là một dạng AC) giữa các tầng khuếch đại mà không làm ảnh hưởng đến điện áp hoạt động DC của nhau.
- Tạo mạch dao động: Khi kết hợp với cuộn cảm, tụ điện tạo thành mạch cộng hưởng có khả năng dao động ở một tần số nhất định, ứng dụng trong việc thu phát sóng radio.
Lời Kết
Toàn bộ các tác dụng phức tạp và đa dạng của tụ điện đều xuất phát từ một nguyên lý làm việc cơ bản và thanh lịch: khả năng nạp và xả năng lượng điện trường. Việc am hiểu sâu sắc nguyên lý này là nền tảng để các kỹ sư có thể thiết kế và chế tạo ra vô số thiết bị điện tử phục vụ cuộc sống.
Tại Fuco, việc hiểu rõ nguyên lý làm việc của từng linh kiện như tụ điện giúp các kỹ sư của chúng tôi thiết kế và chế tạo ra những hệ thống tủ điện công nghiệp hoạt động ổn định và hiệu quả, đáp ứng những yêu cầu kỹ thuật khắt khe nhất.
