Việc lựa chọn đúng kích thước vỏ tủ điện công nghiệp là một trong những bước đầu tiên và quan trọng nhất trong quá trình thiết kế một hệ thống điện an toàn và hiệu quả. Kích thước không chỉ ảnh hưởng đến khả năng chứa đựng thiết bị mà còn liên quan trực tiếp đến khả năng tản nhiệt, sự thuận tiện trong bảo trì và khả năng mở rộng trong tương lai. Bài viết này sẽ cung cấp một cái nhìn tổng quan về các kích thước tiêu chuẩn và những yếu tố cần cân nhắc khi lựa chọn.
Tầm Quan Trọng Của Việc Lựa Chọn Đúng Kích Thước Tủ Điện
Một chiếc tủ điện công nghiệp là “ngôi nhà chung” của rất nhiều thiết bị quan trọng như PLC, biến tần, aptomat, contactor… Lựa chọn kích thước phù hợp sẽ đảm bảo:
- Đủ không gian lắp đặt: Tất cả các thiết bị được bố trí một cách khoa học, không bị chồng chéo, chật chội.
- Khả năng tản nhiệt tốt: Khoảng cách hợp lý giữa các thiết bị giúp không khí lưu thông, tránh tình trạng quá nhiệt gây giảm tuổi thọ hoặc hư hỏng.
- Thuận tiện cho đấu nối và bảo trì: Có đủ không gian để các kỹ thuật viên đi dây, kiểm tra và sửa chữa một cách an toàn.
- Khả năng nâng cấp: Nên có một khoảng không gian dự phòng (khoảng 20-30%) để có thể lắp đặt thêm thiết bị trong tương lai mà không cần thay cả tủ.
Tổng Hợp Các Kích Thước Tủ Điện Công Nghiệp Tiêu Chuẩn

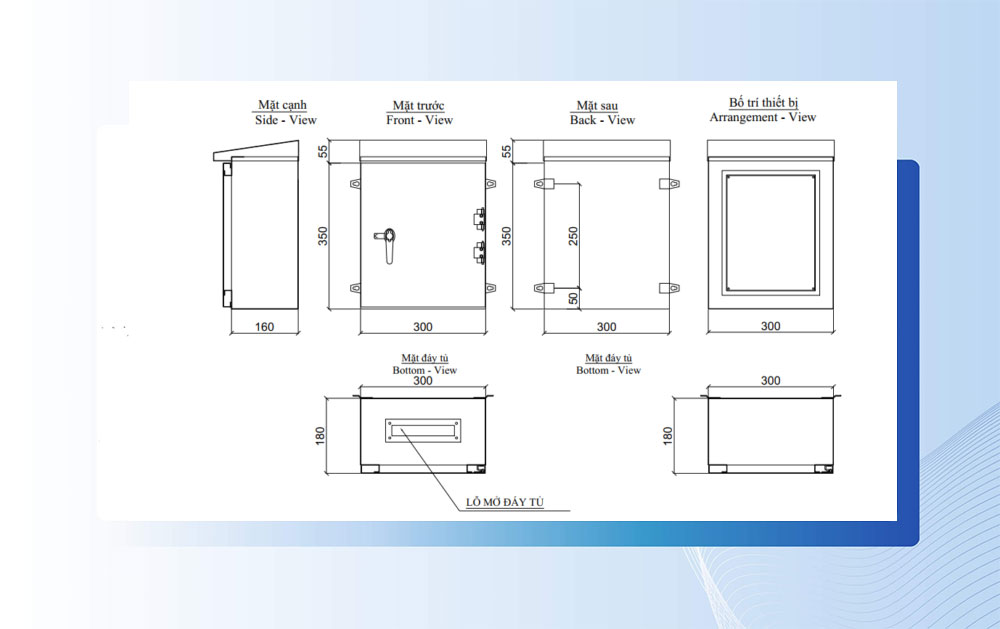

Trên thị trường hiện nay có rất nhiều kích thước vỏ tủ điện tiêu chuẩn được sản xuất sẵn để đáp ứng các nhu cầu phổ biến. Các kích thước thường được quy ước theo định dạng Cao x Rộng x Sâu (mm).
Kích thước tủ điện loại nhỏ
Thường dùng cho các tủ điều khiển đơn giản, hộp nối kỹ thuật.
- 300x200x150
- 300x200x200
- 400x300x150
- 400x400x210
- 500x400x210
Kích thước tủ điện loại trung bình
Phù hợp cho các tủ phân phối nhỏ, tủ điều khiển máy móc.
- 600x400x250
- 700x500x250
- 800x600x230
- 800x600x300
- 1000x800x250
Kích thước tủ điện loại lớn và tủ dạng khung
Dành cho các tủ phân phối tổng (MSB), tủ điều khiển trung tâm.
- 1200x800x300
- 1400x800x400
- 1600x800x450
- 1800x1000x500
- 2000x1200x600
Các Yếu Tố Cần Cân Nhắc Khi Lựa Chọn Kích Thước
Dựa trên số lượng và kích thước thiết bị
Đây là yếu tố quan trọng nhất. Trước khi chọn vỏ tủ, các kỹ sư phải lên một danh sách đầy đủ tất cả các thiết bị sẽ được lắp đặt bên trong (aptomat, PLC, biến tần, rơ le, nguồn…). Từ kích thước của từng thiết bị, họ sẽ tính toán ra diện tích bề mặt tấm lắp thiết bị (panel) cần thiết, từ đó quyết định kích thước Rộng và Cao của tủ.
Dựa trên phương thức đi dây và tản nhiệt
Chiều Sâu của tủ cần được tính toán để đảm bảo có đủ không gian phía sau panel cho việc đi dây, cũng như khoảng cách phía trước và xung quanh các thiết bị tỏa nhiệt lớn (như biến tần) để không khí có thể lưu thông.
Dựa trên không gian lắp đặt thực tế
Bạn cần đo đạc chính xác vị trí sẽ đặt tủ điện trong nhà xưởng, phòng kỹ thuật để đảm bảo chiếc tủ khi mua về sẽ vừa vặn, không bị cấn hoặc chiếm dụng không gian không cần thiết.
Lưu Ý Đặc Biệt Về Kích Thước Cho Các Loại Tủ Chuyên Dụng
Đối với tủ điện ngoài trời
Kích thước công bố của tủ ngoài trời thường là kích thước của phần thân tủ. Khi tính toán không gian lắp đặt tổng thể, bạn cần cộng thêm phần diện tích của mái che (thường nhô ra mỗi bên) và chân đế.
Đối với tủ điện có chân đế
Các tủ điện đặt sàn thường có một phần chân đế cao khoảng 100mm. Chiều cao này cần được cộng vào chiều cao của thân tủ để ra chiều cao tổng thể của sản phẩm.
Lời Kết
Việc lựa chọn kích thước tủ điện công nghiệp là một bài toán kỹ thuật cần sự tính toán cẩn thận. Mặc dù có rất nhiều kích thước tiêu chuẩn trên thị trường, một giải pháp tối ưu nhất đôi khi lại là một chiếc tủ được “may đo” riêng cho nhu cầu của dự án. Lựa chọn đúng kích thước ngay từ đầu sẽ giúp bạn tiết kiệm chi phí, đảm bảo an toàn và vận hành hiệu quả trong dài hạn.
Tại Fuco, chúng tôi không chỉ cung cấp các kích thước tủ điện tiêu chuẩn mà còn nhận sản xuất theo yêu ra bản vẽ, đảm bảo đáp ứng chính xác và hiệu quả nhất cho nhu cầu của bạn.
