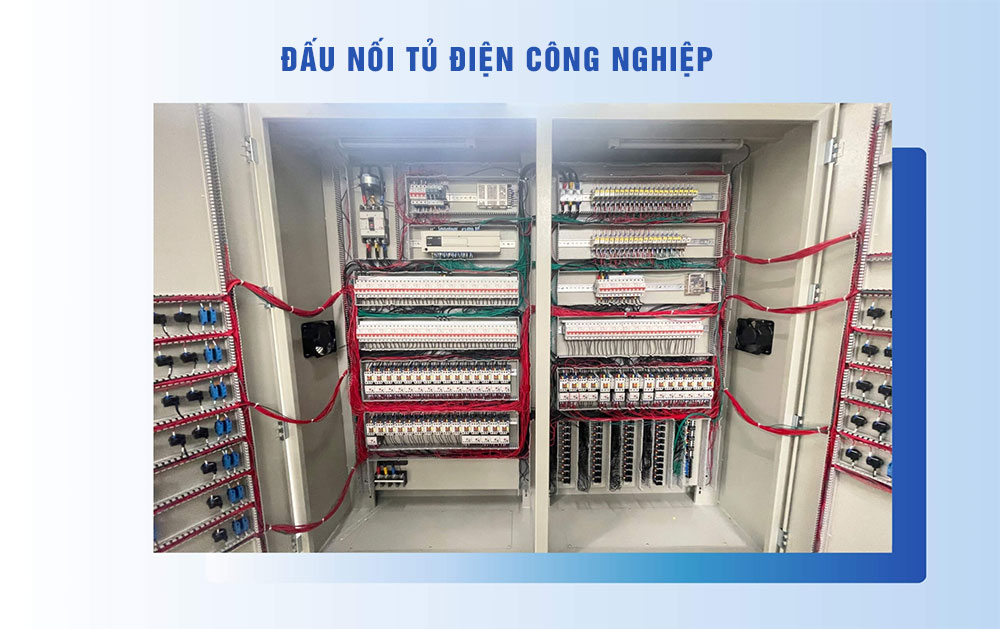

Sau khi đã hoàn thành khâu thiết kế và lắp đặt cơ khí, công đoạn đấu nối dây dẫn điện được xem là bước tạo ra “hệ thần kinh”, mang lại sự sống và trí thông minh cho toàn bộ tủ điện công nghiệp. Đây là giai đoạn đòi hỏi sự tỉ mỉ, chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo tủ điện hoạt động đúng chức năng và an toàn tuyệt đối.
Lưu Ý An Toàn Hàng Đầu
Quan trọng: Quy trình dưới đây là một bản tổng quan mang tính tham khảo để hiểu rõ các công đoạn. Việc đấu nối tủ điện công nghiệp, đặc biệt là các mạch động lực, bắt buộc phải được thực hiện bởi các kỹ sư, kỹ thuật viên có chuyên môn về điện, được trang bị đầy đủ kiến thức và dụng cụ bảo hộ lao động. Tuyệt đối không tự ý thực hiện nếu bạn không có đủ kinh nghiệm.
Công Tác Chuẩn Bị Trước Khi Đấu Nối
Trước khi bắt đầu, một người thợ chuyên nghiệp sẽ luôn chuẩn bị đầy đủ:
- Nghiên cứu kỹ bản vẽ: Nắm vững sơ đồ nguyên lý hoạt động và sơ đồ đấu dây chi tiết. Đây là kim chỉ nam cho mọi thao tác.
- Chuẩn bị dụng cụ: Các dụng cụ cần thiết bao gồm kìm tuốt dây, kìm bấm đầu cốt, tua vít cách điện, đồng hồ vạn năng (VOM)…
- Chuẩn bị vật tư: Dây điện có tiết diện và màu sắc phù hợp với từng mạch, đầu cốt (cosse), ống lồng đánh số, dây thít, máng nhựa đi dây…
Quy Trình 4 Bước Đấu Nối Dây Dẫn Chuyên Nghiệp
Một quy trình đấu nối khoa học sẽ tuân theo các bước sau:
Bước 1: Đấu Nối Mạch Động Lực
Mạch động lực là mạch tải dòng điện lớn, cấp nguồn cho các thiết bị chính.
- Quy tắc: Đấu nối các dây có tiết diện lớn trước.
- Thực hiện: Kết nối dây từ aptomat tổng (MCCB/ACB) đến các thanh cái đồng (busbar), từ thanh cái đến các aptomat nhánh (MCB/MCCB), sau đó đến các thiết bị đóng cắt như contactor và cuối cùng là ra cầu đấu để nối với động cơ, máy móc.
- Lưu ý: Các đầu cốt phải được bấm chặt, các điểm kết nối phải được siết với lực vừa đủ để đảm bảo tiếp xúc tốt nhất, tránh phát sinh nhiệt.
Bước 2: Đấu Nối Mạch Điều Khiển
Mạch điều khiển là mạch mang các tín hiệu điện áp thấp để điều khiển hoạt động của các thiết bị trong mạch động lực.
- Quy tắc: Đấu nối các dây có tiết diện nhỏ sau khi đã hoàn thành mạch động lực.
- Thực hiện: Kết nối dây từ các bộ điều khiển (như PLC, rơ le) đến cuộn hút của contactor, từ các cảm biến, nút nhấn về lại bộ điều khiển. Đấu nối dây cho các đèn báo, đồng hồ…
- Lưu ý: Đây là bước đòi hỏi sự tỉ mỉ cao nhất, chỉ một kết nối sai cũng có thể khiến hệ thống hoạt động không đúng logic.
Bước 3: Sắp Xếp và Cố Định Dây Dẫn Khoa Học
Một tủ điện chuyên nghiệp không chỉ hoạt động tốt mà còn phải gọn gàng.
- Sử dụng máng đi dây: Tất cả các bó dây cần được đi bên trong các máng nhựa có nắp đậy. Điều này giúp tủ điện trông cực kỳ gọn gàng và chuyên nghiệp.
- Phân luồng dây: Dây mạch động lực và dây mạch điều khiển (đặc biệt là dây tín hiệu nhạy cảm như dây encoder, truyền thông) nên được đi trong các máng riêng biệt hoặc giữ khoảng cách an toàn để tránh nhiễu điện từ.
- Cố định dây: Dùng dây thít hoặc dây xoắn để bó các nhóm dây lại với nhau một cách ngăn nắp.
Bước 4: Đánh Dấu và Dán Nhãn Chi Tiết
Đây là bước thường bị bỏ qua trong các tủ điện “hàng chợ” nhưng lại cực kỳ quan trọng.
- Sử dụng ống lồng đánh số: Mỗi đầu dây phải được lồng một ống có in số tương ứng với ký hiệu trên bản vẽ thiết kế.
- Dán nhãn cho thiết bị: Tất cả các thiết bị từ aptomat, rơ le đến contactor đều phải được dán nhãn tên rõ ràng.
- Lợi ích: Việc đánh số và dán nhãn chi tiết giúp cho việc kiểm tra, bảo trì và khắc phục sự cố sau này trở nên nhanh chóng và dễ dàng hơn gấp nhiều lần.
Kiểm Tra và Nghiệm Thu Sau Khi Đấu Nối
Trước khi cấp điện, tủ điện bắt buộc phải trải qua bước kiểm tra an toàn cuối cùng:
- Kiểm tra “nguội”: Dùng mắt thường rà soát lại toàn bộ các kết nối so với bản vẽ. Dùng tay kiểm tra lại độ chắc chắn của các đầu cốt.
- Kiểm tra thông mạch và cách điện: Dùng đồng hồ vạn năng (VOM) để đo thông mạch, đảm bảo tất cả các kết nối đều chính xác và không có điểm nào bị chập, chạm vỏ.
- Cấp nguồn và chạy thử không tải: Sau khi đảm bảo an toàn, cấp nguồn cho tủ (ưu tiên cấp nguồn điều khiển trước) và cho chạy thử ở chế độ không tải để kiểm tra logic hoạt động và các thông số lần cuối.
Lời Kết
Đấu nối tủ điện công nghiệp là một nghệ thuật của sự chính xác và cẩn thận. Một hệ thống dây dẫn được đấu nối khoa học, gọn gàng và được đánh dấu rõ ràng không chỉ thể hiện sự chuyên nghiệp của đơn vị lắp đặt mà còn là sự đảm bảo về an toàn và độ tin cậy cho cả hệ thống trong suốt vòng đời hoạt động của nó.
