Trong bất kỳ dự án điện công nghiệp nào, việc lựa chọn kích thước vỏ tủ điện là một trong những quyết định đầu tiên và có ảnh hưởng lớn đến chi phí cũng như hiệu quả vận hành. Một lựa chọn thông minh không chỉ giúp tiết kiệm ngân sách ban đầu mà còn tránh được rất nhiều chi phí phát sinh trong tương lai. Vậy làm thế nào để chọn được kích thước tủ điện vừa “siêu tiết kiệm”, vừa đảm bảo kỹ thuật?
Lựa Chọn Kích Thước Tủ Điện: “Tiết Kiệm” Không Có Nghĩa Là “Nhỏ Nhất” hay “Rẻ Nhất”
Nhiều người thường lầm tưởng rằng tiết kiệm là chọn chiếc tủ có kích thước nhỏ nhất vừa đủ chứa thiết bị hoặc có giá thành rẻ nhất. Tuy nhiên, trong kỹ thuật điện, “tiết kiệm” thực sự có nghĩa là “phù hợp nhất”. Một chiếc tủ điện được lựa chọn đúng cách sẽ giúp bạn:
- Tránh lãng phí vật liệu: Không mua một chiếc tủ quá lớn so với nhu cầu thực tế.
- Tránh chi phí làm lại: Không mua tủ quá nhỏ để rồi phải thay thế khi cần nâng cấp hoặc mở rộng hệ thống.
- Tránh chi phí sửa chữa: Một chiếc tủ có đủ không gian để tản nhiệt tốt sẽ giúp các thiết bị điện bên trong hoạt động bền bỉ hơn, giảm thiểu hư hỏng.
3 Yếu Tố Vàng Cần Cân Nhắc Để Lựa Chọn Kích Thước Tối Ưu
Để chọn được kích thước tủ điện vừa vặn và hiệu quả nhất, hãy luôn cân nhắc 3 yếu tố cốt lõi sau:
1. Tính Toán Không Gian Dựa Trên Thiết Bị Lắp Đặt
Đây là bước cơ bản nhất. Trước khi nghĩ đến vỏ tủ, bạn cần có một danh sách đầy đủ tất cả các thiết bị sẽ được lắp đặt bên trong (Aptomat, PLC, biến tần, rơ le, nguồn, cầu đấu…).
- Lập layout sơ bộ: Sắp xếp vị trí của các thiết bị này trên một mặt phẳng (panel) mô phỏng.
- Tính toán diện tích: Dựa trên layout, tính toán diện tích panel cần thiết. Từ đó, bạn sẽ xác định được kích thước Chiều Cao và Chiều Rộng tối thiểu của vỏ tủ.
- Xác định chiều sâu: Chiều sâu của tủ phụ thuộc vào thiết bị có kích thước lớn nhất (ví dụ: biến tần, khởi động từ) và không gian cần thiết cho việc đi dây phía sau.
2. Dự Phòng Không Gian Cho Tản Nhiệt và Nâng Cấp Tương Lai
Đây là bí quyết “tiết kiệm” quan trọng nhất trong dài hạn.
- Không gian tản nhiệt: Đừng lắp đặt thiết bị quá sát nhau. Một khoảng không gian hợp lý giữa các thiết bị sẽ giúp không khí lưu thông, tản nhiệt tốt hơn, đặc biệt quan trọng đối với các thiết bị sinh nhiệt nhiều như biến tần.
- Không gian nâng cấp: Một quy tắc kinh nghiệm là nên chừa lại khoảng 20-30% không gian trống trên panel. Khoảng không gian “lãng phí” ban đầu này sẽ giúp bạn tiết kiệm chi phí khổng lồ sau này khi cần lắp đặt thêm một vài thiết bị mà không cần phải thay cả một chiếc tủ mới.
3. Lựa Chọn Dựa Trên Vị Trí và Môi Trường Lắp Đặt
Vị trí đặt tủ sẽ quyết định đến kết cấu và yêu cầu của vỏ tủ, từ đó có thể ảnh hưởng đến kích thước tổng thể.
- Tủ trong nhà: Thường có thể lựa chọn kích thước nhỏ gọn, tối ưu cho không gian.
- Tủ ngoài trời: Cần tính thêm phần không gian cho mái che và chân đế, làm tăng kích thước tổng thể so với phần thân tủ.

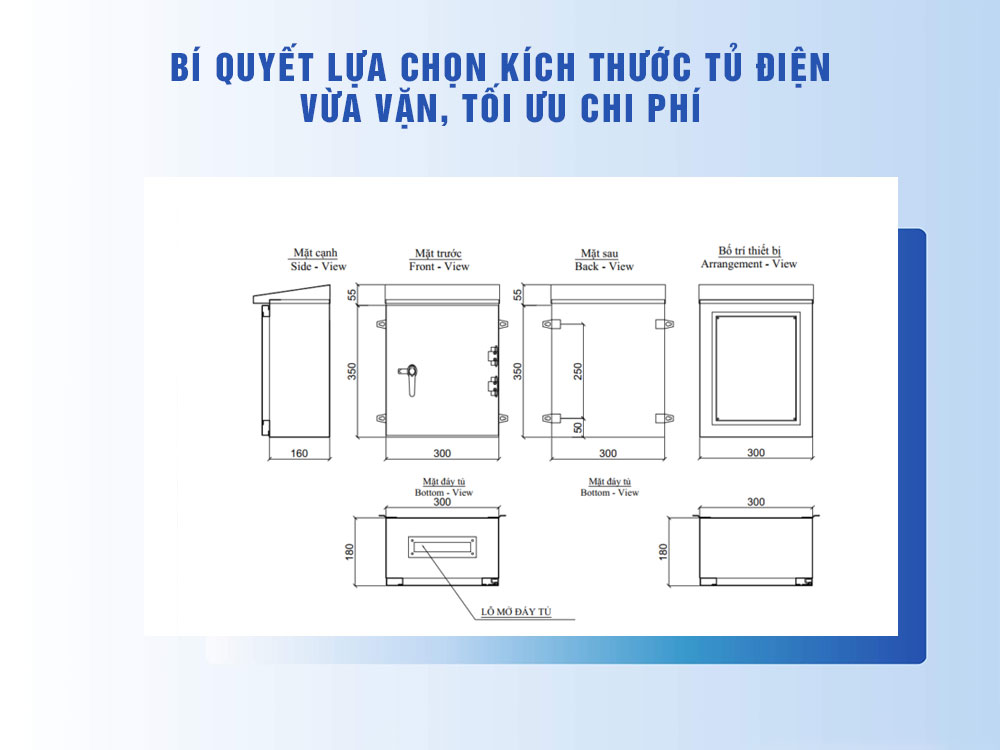

Bảng Kích Thước Vỏ Tủ Điện Công Nghiệp Tiêu Chuẩn (Để Tham Khảo)
Dưới đây là các kích thước vỏ tủ điện tiêu chuẩn (dạng hộp) phổ biến trên thị trường, được quy ước theo định dạng Cao x Rộng x Sâu (mm).
Kích thước tủ điện loại nhỏ
- 300x200x150
- 400x300x150
- 500x400x210
Kích thước tủ điện loại trung bình
- 600x400x250
- 700x500x250
- 800x600x300
- 1000x800x250
Kích thước tủ điện loại lớn
- 1200x800x350
- 1400x800x400
- 1600x800x450
- 1800x1000x500
Lưu ý: Ngoài các kích thước tiêu chuẩn có sẵn, các đơn vị sản xuất chuyên nghiệp hoàn toàn có thể gia công vỏ tủ theo kích thước yêu cầu riêng của từng dự án.
Lời Kết: Đầu Tư Thông Minh Bắt Đầu Từ Lựa Chọn Đúng Đắn
Lựa chọn kích thước tủ điện là một bài toán cân bằng giữa nhu cầu hiện tại, khả năng mở rộng trong tương lai và chi phí đầu tư. Giải pháp “siêu tiết kiệm” không nằm ở việc chọn chiếc tủ rẻ nhất, mà là chọn chiếc tủ phù hợp nhất. Một quyết định đúng đắn ngay từ đầu sẽ mang lại hiệu quả và sự an tâm trong suốt nhiều năm vận hành.
Tại Fuco, chúng tôi không chỉ cung cấp các kích thước tủ điện tiêu chuẩn mà còn có dịch vụ tư vấn chuyên sâu, giúp bạn phân tích nhu cầu và lựa chọn được kích thước tối ưu nhất, đảm bảo một khoản đầu tư hiệu quả và bền vững.
